天津市热电设计院有限公司 天津 300204
摘要：随着中心城区供热管网不断发展，需进行多片热网并网调峰、联网运行，配置中继泵站，用于并网后管网驱动及压力调节。供热行业的中继泵站由于其所处行业的特殊性，主要用电设备为供、回水侧热网循环泵，其耗电量约占全泵站耗电量90%以上，且每年仅需要在冬季运行。如果主变压器可停热后报停，可有效降低业主基本电费支出。
关键词：供热；中继泵站；变电站；供配电系统；主接线图；基础电费
引言：
在业主单位缴纳的电费中包含实际用电电费和基本电费两项支出，由于热网循环泵占全站用电负荷90%以上，因此在非采暖季向电力部门对其进行报停，减少非采暖季基本电费支出显得尤为重要。本文结合天津市某供热行业中继泵站供配电系统设计实例进行分析总结。
一、设计内容
电气主接线；继电保护系统；交流不停电电源系统（UPS）；直流电系统；过电压保护和接地；照明及检修网络；电缆设施等。本文仅围绕节省基本电费就供配电一次系统设计展开，其他内容不一一展开。
二、供电电源、负荷计算
电源情况：本中继泵站为中心城区并网调峰工程一部分，若泵站停电会造成不同热源间无法互为保障，有可能造成大面积停热事件的发生，将造成重大的政治影响和经济损失，因此，本设计用电等级确定为二级负荷，要求泵站为双电源10KV高压进线，保证充足电力供应及用电的可靠性。
负荷计算：根据工艺提供的各个分立系统的用电设备的功率常用台套数，计算出不同电压等级的用电负荷。中继泵站中共有电压等级为6KV和380V的两类负荷，分别单独计算，总负荷中考虑进了与运行无关的生活用电等负荷，总的计算有功功率为3418kW，冬季运行3200kW，全年运行218kW。

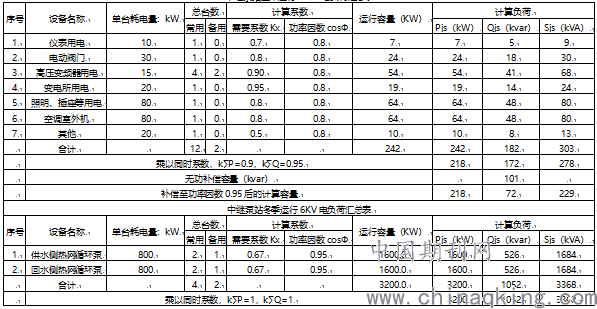

各个分立系统电负荷汇总表如下表：
中继泵站全年运行380V电负荷汇总表
三、供配电系统设计
⑴10KV母线段
根据负荷计算，全年运行计算负荷为229KVA，采用两台10/0.4kV 250KVA变压器全年供电；冬季运行计算负荷为3368KVA，采用两台10/6KV 4000KVA主变压器冬季供电。10KV段为主变压器单独配置母线段，出线柜（H1和H14柜），便于非采暖季向电力部门申请单独报停，节省基本电费，报停主变的同时不影响常年负荷用电。
⑵高、低压供配电动力系统
本项目中电气设备为高压6KV和低压380V两个电压等级，分别设置6KV配电系统和380V配电系统各一套，均采用两路电源进线、每回路电源进线带一段厂用电单母线、两段母线之间设置母联、放射式馈出线的配电方式，无功功率补偿设置在低压配电系统中；
6KV系统用于给热网循环泵配电，采用中置式高压开关柜，大容量开关选择智能开关，其余开关选用真空断路器。配电系统采用直流操作方式，配电系统继电保护采用微机综合自动化保护。380V低压配电系统设置有进线受总柜（真空断路器，可远传操作）、无功补偿柜、馈出线开关柜、计量设备。
⑶电气主接线图如下：
.png)
四、经济性分析
变压器基本电费：指任何用电单位在向售电部门（供电局）以书面形式申请变压器安装容量后（并最终完成安装），供电局依据国家电力配置规定，不管用电客户是否在每1日历月中用电多少或者1度电都没有用，都必须向供电局支付基本电费。
变压器容量≧315kVA时，每年需收取基本电费，公式如下：
变压器容量（kVA）×12（月）×17（元/kVA）
本泵站设计之初就充分考虑到供热行业特殊性，仅需断开H1、H14出线柜即可对两台10/6KV主变压器报停，不影响泵站其他设备用电。报停期间（8个月）节省的基本电费如下：
2×4000（kVA）×8（月）×17（元/kVA）=108.8万元
显而易见，采用此供配电系统，每年可节省大量基本电费支出，经济效益可观。
五、总结
在供配电主系统设计过程中，需充分结合所处行业特殊性、负载运行特性进行针对性设计，处于供热行业中的中继泵站，其主要负荷为热网循环泵，仅在冬季运行，供配电系统设计成非采暖季可及时报停，对业主单位能节省可观的基础电费，同时保障泵站内全年运行负荷用电。
参考文献：
[1]供配电系统设计规范 GB50052-2009
[2]20kV及以下变电所设计规范 GB 50053-2013
[3]3～110kV高压配电装置设计规范 GB 50060-2008
