摘要：针对目前食用菌菌棒大多采用人工注水费事费力，现有的注水机一次性注水的菌棒数量少，且没有实现全程自动化，效率低等问题，本文提出一种新型的菌棒自动注水机，整机包括菌棒运输、注水结构、注水集水和电气控制等四大部分组成，能够实现一次多组菌棒注水并能实现整个注水过程自动化。
关键词：菌棒自动注水机；注水针；循环注水；机械化生产
1引言
蘑菇营养丰富，深受广大群众的喜爱。但是种植却不是一件简单的事，对温度湿度要求很高，尤其是在出菇前要给菌棒注水，十分累人并且不好控制。以前通常采用水泡法为菌棒供水，程序比较繁琐、麻烦，生产效率不高。目前市场出现的菌棒注水机，提高了菌棒注水作业的自动化程度，降低了人的劳动强度，但缺陷是，一次性注水的菌棒数量少，也不能实现注水过程全自动化。本文提出一种新型的菌棒自动注水机能够实现一次多组菌棒注水并能实现整个注水过程自动化。
2.整机组成及工作原理
菌棒自动注水机结构示意图如图1所示，主要由电气控制箱、菌棒箱、同步带、注水针、丝杠、水泵、电动机、水箱等组成。
2.1 工作原理
菌棒自动注水机是一种专为食用菌菌棒注入水分及营养液的机械设备。本产品只需一次性将若干只待注水菌棒置于置棒槽内，启动开关电机转动带动针架，水泵把循环水箱中的水抽出来注入分水器；分水器把水分配至每根注水针。注水时间可自行控制（有自动和手动两种模式）。注水完成，行程开关释放，水泵关闭，针架继续水平滑行至完全抽离菌棒，传送带转动带出注好水的菌棒，即可进行下个循环。在整个设计重点实现自动注水，注水量和时间的控制，并对整个机身的框架进行规范合理的安排。该产品适用于各种规模菌菇种植户需求，大大节省了人力，又节约工时成本。

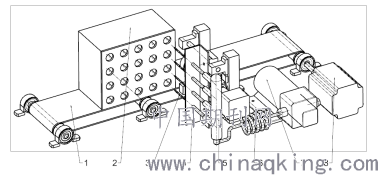

1—同步带；2—菌棒箱；3—针头；4—固定架；5—分流器；6—水管；7—水泵；8—电机
图1 菌种自动注水机主要结构示意图
2.2菌棒自动注水机工作方式设计
自动注水模式：用户将菌棒箱放到传送带上后，切换至自动模式，按下循环启动按钮，传送带将自动运行，将菌棒箱向注水机内部送入，至碰到传感器后停止运行，即到达第一工作位置，系统将启动水泵，向注水针供水，同时注水针将在步进电机的带动下插入菌棒，插入浓度将由预定步数决定。到达预定深度后延时注水，完成后注水针退出，传送带将菌棒箱继续向内送入一个菌棒箱格子的距离，注水针再次注水，如此循环至菌棒箱所有工位后结束工作。
手动注水模式：用户在此模式下可手动操作传送带的前进和后退、注水针的插入与拔出、水泵的开关。
3.结束语
该菌棒自动注水机代替传统的人工注水，实现注水自动化，大大节省了人力资源，提高了工作效率。通过PLC电气控制注水时间可以自行调整，可控制各种菌棒注水量，实现均匀注水。该机器结构简单，移动方便，适宜于规模化生产，满足大小企业的需求。采用传送带传送改变了人工单独放置，节省了人工搬运的工作，减轻了劳动强度，菌棒箱一次性装载20个或更多菌棒，在实际操作中可使用2个或多个储棒箱更替工作，使注水工作不间断，总体不误工大大提高工作效率，方便广大种植户使用，便于推广。
