中国建筑第八工程局有限公司西南分公司 北京 100000
摘要：高层建筑结构主体施工期间，悬挑卸料平台的应用较为普遍，主要解决标准层内部支撑架体拆除后的吊运问题。悬挑卸料平台通过将平台挑出上层结构外边线，进而在平台上临时堆放施工材料，通过塔吊将施工材料吊运至其他区域，该方法可解决上层结构板完成后、下层支撑架体无法通过塔吊垂直吊运的难题；但此方法需要将外脚手架临时断开，增加脚手架搭拆工作量，另外，钢平台外挑需要将外围护钢板网临时拆下，影响外立面的整体性和美观性。
关键词：悬挑；卸料平台；建筑工程；施工技术
Application and Prospect of cantilever unloading platform in construction
Zhang Yuanhui，Cong Li，Zhao Wenjie，Ding Lubo，Gao Jian
（Southwest Branch of China Construction Eighth Engineering Bureau Co.，Ltd，Bei Jing，100000）
Abstract：During the construction of the main structure of high-rise buildings，the cantilever unloading platform is widely used，which mainly solves the lifting problem after the removal of the internal support frame of the standard floor.The cantilever unloading platform can lift the construction materials on the platform temporarily by lifting the platform out of the outer edge of the superstructure，and then transport the construction materials to other areas by the tower crane.This method can solve the problem that the upper structure plate is completed and the lower support frame cannot be lifted vertically by the tower crane.However，this method needs to temporarily disconnect the external scaffold to increase the workload of scaffold erection and demolition Outside，the steel platform overhanging needs to temporarily remove the steel mesh of the outer enclosure，which affects the integrity and aesthetics of the facade.
Keywords：Overhanging；Unloading platform；architectural engineering；construction technique
1 工程概况
北京大学第一医院城南院区工程位于北京市大兴区大兴新城0206街区，主要由医疗综合楼工程、教学行政楼工程、附属用房工程组成，建筑规模合计216100㎡。其中医疗综合楼总建筑面积195199㎡，建筑高度57.54m，地下两层，住院区地上十四层。住院区地上四层以上为标准层，各层结构外边线垂直、需搭设悬挑卸料平台方可将拆除后的内部支撑架体转运，项目效果图见图1所示。
.png)
图1 项目效果图
2 卸料平台概况
2.1 卸料平台部署
本工程医疗综合楼A区自地上4层顶板每层设置7处悬挑式卸料平台，悬挑卸料平台根据现场施工情况通过塔吊进行提升安装。施工拆下的模板、支撑可通过卸料平台，利用塔吊转运至料场。二次结构材料、设备可通过卸料平台运至室内（载重符合悬挑平台受力要求），二次结构得以提前插入施工作业。
2.2 卸料平台材料准备
卸料平台材料准备计划见表1所示。

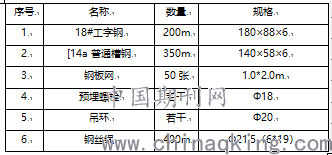

表1 卸料平台材料需求计划
2.3 卸料平台搭设工艺流程
平台安装→检查与验收→平台提升→检查与验收→平台拆除
2.3.1 平台安装
本工程层高3.85m，钢丝绳平台相邻层拉结，拉结点为梁板，垂直、水平、固定的搭拆工具为塔吊，应有指挥系统统一指挥。
1 在梁侧板内预埋地脚螺栓，直径ф20。
2 平台采用成品平台，由厂家制作完成后运至现场，安装前经总包、监理验收合格后进行安装。
3 平台由塔吊吊装到位，吊具采用塔吊吊装时，专业队伍、技术部、安全部、工程部全程旁站，安装后报监理单位验收。
4 拉结钢丝绳两端达到拉伸稳定状态时，检查平台是否翘角，调节平台在同一平面平整，平台外挑端部比内端结构支点处适当抬高3~4cm，然后固定两端钢丝绳，固定用具为钢丝绳专用马蹄卡扣，每端4个卡扣（其中1个为绳卡）。
5 作好外端的两根主拉结钢丝绳，用同样方法固定内侧两根保险钢丝绳。
6 卸料平台不得固定于外架上，且不得把外架作为支点；卸料平台处外架立杆不得中断，卸料平台紧邻结构次梁采用螺栓固定可方便拆卸，卸料平台安装时尽量与外架立杆错开，外架立杆不宜位于卸料平台通道中间区域。

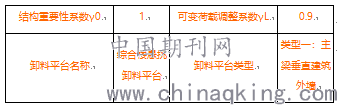

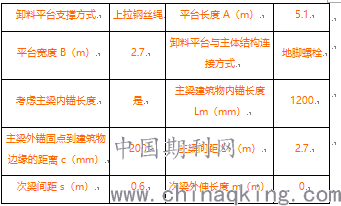

表2 卸料平台设计参数

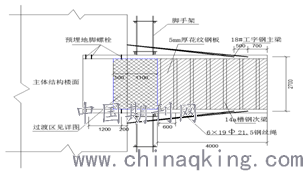

图2 卸料平台平面图
.png)
图3 卸料平台侧立面图
2.3.2 平台拆除
1 先用塔吊提升，塔吊刹车。
2 先松掉内端拉绳及马蹄卡，再松掉外端拉绳及马蹄卡。
3 塔吊启动上升至上一层安装。
4 以上拆除操作必须听从统一指挥。
5 拆除工序中应防止机械失灵及人为事故。
6 平台起吊过程中，平台上严禁上人。
7 平台拆除前，必须清理干净上面的物料。
3 结束语
目前，悬挑卸料平台是高层建筑标准层结构施工期间，内撑架体等施工材料转运的必要施工措施，但破坏了外脚手架的整体性与外立面钢板网的美观性，增加了外架的搭拆工作量。今后施工中，可利用施工电梯洞口、机电管线预留洞口等竖向通道进行施工材料周转运输。
参考文献：
[1]刁翔宇.高层建筑伸缩式卸料平台应用[J].建筑科学与工程，2019，（9）：28-29.
[2]吕翔恒.星型卸料器参数化设计平台研究[J].机械工业，2019，7：77-82.
[3]李敬明.某住宅工程悬挑工具式卸料平台的设计及施工[J].建筑科学与工程，2019，167-168.
