建筑电气设计中的消防配电设计方案分析

发表时间:2020/12/2   来源:《当代电力文化》2020年第20期   作者:羿博
[导读] 随着我国建筑行业的快速发展,对于建筑的电气设计水平也在不断的提升
        羿博
        陕西同济土木建筑设计有限公司,陕西 西安 710002
        摘要:随着我国建筑行业的快速发展,对于建筑的电气设计水平也在不断的提升。而在整个建筑电气设计过程中,消防配电设计占据着重要的地位。为此要求我们必须高度重视消防配电设计,保证消防设备设施的质量,从而使建筑整体的电气设计质量得到提升。所以文中就通过对消防配电设计的种类进行分析,探讨了在电气设计中消防配电设计存在的问题,并提出了消防配电设计的相关设计方案,提升建筑工程的电气质量,使建筑电气能够正常运行,为我们的日常生活提供服务。
        关键词:建筑电气设计;消防配电设计;设计方案;分析
前言
        由于建筑的质量会对人们的生命安全、财产安全造成直接的影响,所以在对建筑进行电气设计时,就有着更高的要求。当前我国的城市化进程不断加快,建筑的数量越来越多。在建筑电气设计中,必须做好消防配电设计,降低火灾发生的概率。而且通过消防配电设计,可以防止火势的扩大,降低了经济的损失,保障人民的安全。
1电气设计中的消防配电设计种类
        电气系统非常的复杂,为此我们在电气设计中,进行消防配电设计时,必须根据消防的实际要求来进行设计。所以消防配电设计的类型也就非常的多种多样。
1.1树干式设计
        这种配电设计,配电设备及有色金属消耗较少,系统灵活性好,但干线故障时影响范围大。因此,规范要求各防火分区内的防排烟风机、消防排水泵、防火卷帘等可分别由配电小间内的双电源切换箱放射式、树干式供电。
1.2放射式设计
        放射式设计,它的优点是配电线故障互不影响,供电可靠性较高,配电设备集中,检修比较方便,但系统灵活性较差,有色金属消耗较多。对于容量大、负荷集中和重要的用电设备一般采用放射式供电,如消防水泵、消防电梯、消防控制室等供电回路,均应由变电所或总配电室采用放射式供电。
1.3链式设计
        这种设计的类型与树干式设计原理大致相同,但是相较于树干式设计来说,这种设计下的配电系统稳定性和可靠性较低。而且在配电系统运行过程中发生故障时,它会对整个线路系统产生较大的影响。因此,对于作用相同、性质相同且容量较小的消防设备可采用链式供电,且要求每个分支回路所供设备不应超过5台,总计容量不宜超过10kW。
1.4混合式设计
        将树干式、链式和放射式结合在一起的设计方案,就称为混合式设计。由于这种设计方案,发挥了三种供电方式的优点,克服了他们的弊端,在当前消防配电设计中,得到了广泛的应用。
2在消防配电设计中存在的问题
        由于建筑行业的蓬勃发展,建筑结构越来越复杂。为此当我们在电气设计中进行消防配电设计时,就会存在着许多问题。为了提升消防配电设计水平,为此我们就对这些问题进行了分析。
2.1消防配电的供电系统设计不合理

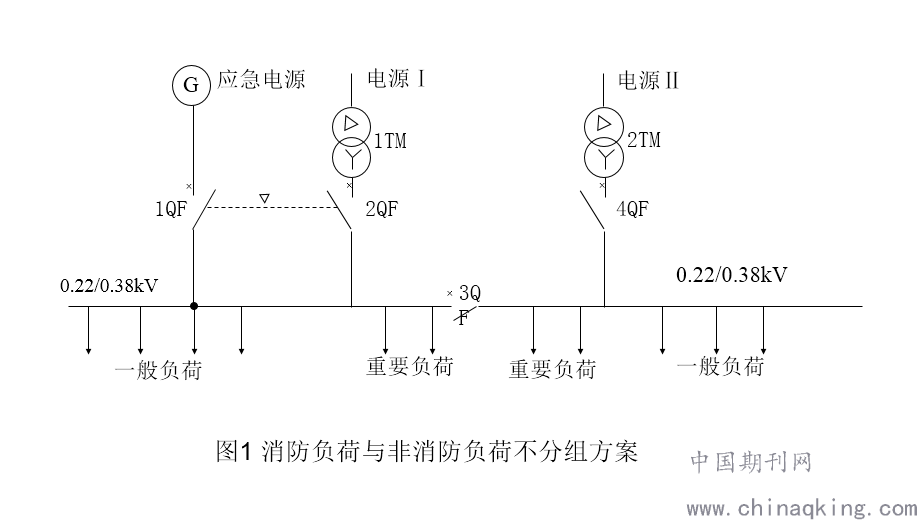

        众所周知,对一级(二级)消防负荷的供电应采用双回路(双回线)电源供电,并在末端配电箱处自动切换。但是,为消防负荷供电的供配电系统应如何设计就各不相同了。通常大多数方案是消防负荷与非消防负荷共用同一低压母线段如图1所示;

        无疑这种方案受非消防负荷的影响要大,消防负荷供电可靠性不高。如果低压母线发生短路或由于火灾时“切非”不利,消防水四溢导致配电线路发生接地故障或短路,造成越级跳闸等都会使进线断路器跳闸。因此,近年火灾案例中发生消防灭火设备在火灾初期可启动灭火,但在灭火过程中,发生主电源跳闸,主电源虽然有电,但合不上闸,消防灭火设备不能启动,耽误了最佳灭火时间,火势蔓延造成重大损失的案例很多。
2.2缺少消防电源监控系统
         消防电源监控系统用于监控消防设备的电源状态,用以保证火灾发生时,消防设备能够及时投入使用,对火灾快速采用相应消防措施,在火灾初期及时扑救,以降低其危害。消防电源监控系统的功能重点是监测消防电源的“有”与“无”。如果缺少消防电源监控设备,会导致我们对于消防设备的运行情况不能够实时的了解,在火灾扑救期间处于被动状态。。
3消防配电设计方案
        为了保证电力系统能够正常运行,提升消防配电设计的质量。所以我们就对这些消防配电设计提出了相关设计方案,从而来提升的电气设计科学性、合理性,保证消防配电设计在电气设计中能够正常运作。
3.1消防电气设计要遵循相关规范
        就目前而言,我国颁布的与建筑消防电气有关的规定主要有《建筑设计防火规范》GB50016- 2018、《民用建筑电气设计规范》GB51348- 2019、《火灾自动报警系统设计规范》GB50116-2013等,我们在进行消防设计时要严格按照以上标准规定中的条款来执行。
3.2供电系统设计

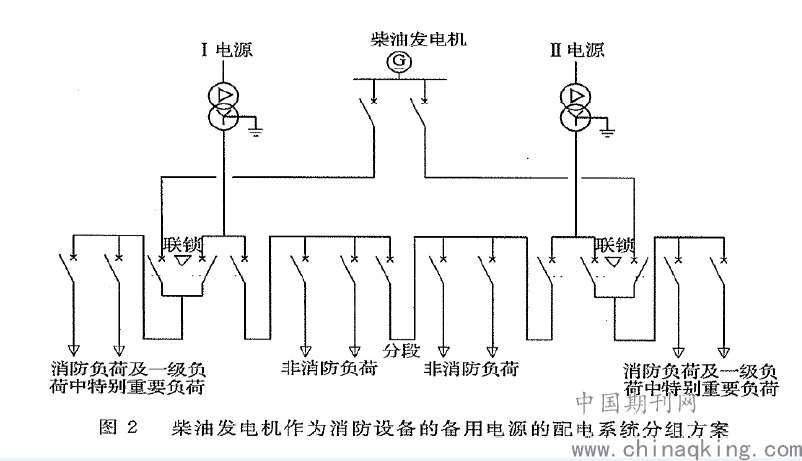

        消防用电设备的电源和普通负荷的电源应在变压器的低压出线端分别设置主断路器。除变压器的低压出线端设置的隔离电器外,消防用电设备的电源不应与普通负荷的电源共用同一断路器。具体做法是从建筑物变电所低压侧封闭母线处就将消防电源分出各成独立系统。如果建筑物为低压电缆进线,则从进线隔离电器下端将消防电源和非消防电源分开,从而确保消防电源相对建筑物而言是独立的,提
高了消防负荷供电的可靠性,如图2所示。

3.3 消防配电线路的选择
        为保证消防用电设备可靠运行,不仅消防电源、消防设备的配电箱和控制箱应满足火灾时持续运行的要求,消防配电线路也要满足这一要求,方能完成赋予的灭火任务。因此,应按照消防设备火灾时持续运行时间选择耐火电缆。
1)一类高层公共建筑的消防水泵、消防电梯和水幕泵的供电干线,应采用矿物绝缘耐火电缆(950℃,3h);喷淋水泵、防排烟机、加压送风机和火灾应急照明的供电干线宜采用矿物绝缘耐火电缆(950℃,1.5h);防火卷帘和加压水泵可采用有机绝缘耐火类电缆。
        2)二类高层公共建筑、一类高层居住建筑的消防水泵、消防电梯和水幕泵的供电干线,宜采用矿物绝缘耐火电缆(950℃,3h),当线路的敷设保护措施符合防火要求时,可采用有机绝缘耐火类电缆。
        3)24m以下的单层或多层公共建筑、二类居住建筑的消防水泵、消防电梯等消防设备的供电干线可采用有机绝缘耐火类电缆。
3.4消防设备的配电线路的敷设
        通过敷设,线路的耐火防燃性可以能得到提升。为此在整个配电线路的敷设过程中,根据电气工程和消防配电设计的实际要求,开展明敷与暗敷工作。
        1)明敷时(包括敷设在吊顶内),应穿金属导管或封闭式金属线槽保护,金属导管或封闭式金属线槽应采取防火保护措施;当采用阻燃或耐火电缆并敷设在电缆井、沟内时,可不穿金属导管或封闭式金属线槽保护;并应采取防火保护措施。当采用矿物绝缘类不燃性电缆时,可直接明敷。
        2)暗敷时,应穿金属导管在不燃烧体结构内且保护层厚度不应小于30mm。
        3)消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在井沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。
3.5消防电源监控系统的设置
消防设备电源监控系统能够实时反映出被监控设备电源的状况,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性。消防电源监控器应设置在消防控制室内,用于监控消防电源的工作状态,故障时发出报警信号。消防设备电源监控点宜设置在变电所消防设备主电源、备用电源专用母排或消防电源柜内母排、重要消防设备双电源切换开关的岀线端等部位。

结语
        建筑电气设计中的消防配电设计,对建筑的质量、安全有着重要的影响。这就要求我们必须科学合理的设计消防配电方案,提升消防配电设计的水平,能够保证在火灾发生时,对火势进行有效的控制,降低火灾所带来的损失。所以文中通过了对消防配电设计的类型进行分析,而且探究了在配电设计中常见的问题。根据这些问题,提出了消防配电设计方案的优化策略。通过保证消防配电设计的科学性和合理性,促进电气系统的安全性和稳定性。综上所述,就要求我们在进行消防配电设计过程中,必须结合建筑工程的实际状况,以及防火的要求,从而来开展消防配电设计,使消防配电的质量得到保证,确保建筑电气系统的安全运行。
参考文献
[1]杨宜滨.建筑电气设计中的消防配电设计方案分析[J].河南建材,2018.
[2]杨永胜.关于建筑电气设计中的消防配电设计探讨[J].山西建筑,2019,45(02):127-128.
[3]侯兵雷.解析消防配电设计在建筑电气设计中的应用[J].建材与装饰,2018(4).
