普金龙
云南电网有限责任公司楚雄供电局输电管理所 云南 楚雄 675000
摘要：楚雄地区处于高原地带，森林覆盖率比较高，近年来，生态环境的保护力度不断加大，鸟类活动频繁，加之输电线路密集，每年造成楚雄地区输电线路鸟害故障跳闸较多，为此输电线路运维人员做了一系列的鸟害防范措施予应对，减少输电线路因为鸟害原因而发生故障跳闸停电，提高输电线路安全稳定运行的指标。
关键词：输电线路，安全运行，鸟害，防治。
输电线路鸟害故障是指线路受自然界鸟类活动的影响，而引发运行的线路跳闸的故障，它直接影响到输电线路的安全可靠经济运行。近年来，输电线路因鸟害而引发的跳闸故障不断增加，鸟类的活动应急对输电线路的稳定运行构成了严重影响。因此，有必要对输电线路的鸟害跳闸事件进行深入研究和分析，以便制定切实有效的防范措施，杜绝输电线路鸟害跳闸故障的频繁发生。
结合我们楚雄供电局管辖的输电线路做一些分析和防范，我们管辖的输电线路处于云贵高原腹地，海拔较高，多数杆塔所处海拔在2000米左右，是大型鸟类迁徙、栖息的良好区域，输电线路杆塔上又是鸟类停留的良好场所，大型鸟类在杆塔上停息时，习惯停息于绝缘子串上方，鸟类的排泄物、粪便附着于绝缘子串表面，造成绝缘子串、空气放电闪络，造成线路故障跳闸，所以输电线路鸟害跳闸故障频率较高，而且故障的发生具有了时间的规律性和地域性的特征。下面我对我局所管辖的110kV及以上输电线路鸟害跳闸做一些分析、统计，2014-2019年鸟害故障跳闸统计、对比及分析情况：
1.按跳闸类型统计、对比，我局2014-2019年所辖110kV及以上的5217公里线路故障跳闸共计11类305次，其中雷击跳闸188次，占比61.64%，其次为鸟害跳闸47次，占比15.41%。
2.按年度统计、对比，所辖110kV及以上线路2014-2019年因鸟害引起线路故障跳闸47条次，其中2014年9条次，占比全年故障跳闸20.45%；2015年5条次，占比全年8.77%；2016年跳闸3条次，占比全年8.11%；2017年15条次，占比全年19.74%；2018年6条次，占比10.91%；2019年9条次，占比25.00%。
3.按电压等级统计、对比，2014-2019年，所辖的110kV输电线路鸟害跳闸共计25次，占比53.19%，220kV输电线路鸟害跳闸共计16次，占比34.04%，500kV输电线路鸟害跳闸共计6次，占比12.77%。

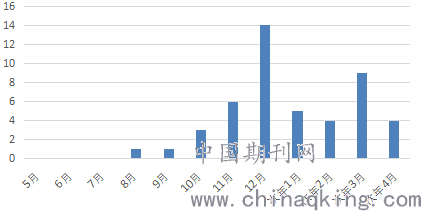

4.按月份统计、对比，经统计、对比，2014-2019年，鸟害引起线路故障主要集中在10月-次年4月，其中11月至次年3月鸟害跳闸较为集中，占比80.85%，具体情况如下：
.png)

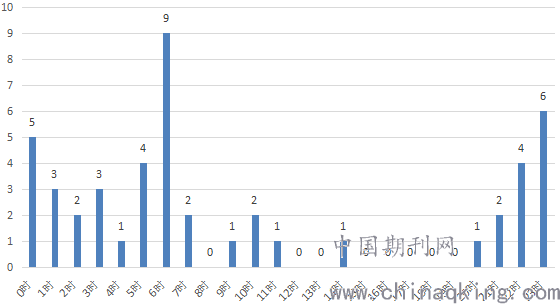

5.跳闸时段统计、对比，按小时统计，鸟害跳闸分布情况如下表：
.png)

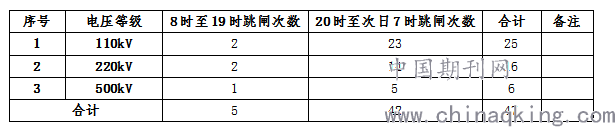

以8时至19时、20时至次日7时两个时间段对鸟害跳闸统计、对比如下：
.png)
结合鸟害跳闸原因分析，经以上输电线路跳闸统计、对比，可分析出所辖110kV鸟害跳闸的几个特点，如下：（1）2014-2019年跳闸类型情况来看，雷击、鸟害及山火占线路跳闸比例极大，为引起线路故障主要原因，其中雷击跳闸占比超过60%，鸟害跳闸占比15.41%，略高于山火跳闸10.16%，鸟害跳闸已成为引起110kV及以上线路第二大故障跳闸的原因。
（2）按年度鸟害跳闸统计、对比来看，鸟害跳闸总体呈上升趋势，且上升趋势较为明显，经统计、分析2014-2019年气象条件结果来看，楚雄地区冬季降雨量较少，空气较为干燥，每一年的降雨量、湿度不同，比如2017年冬季降雨量较多，湿度较大，相比上一年度空气更湿润，鸟害引起的故障跳闸也增加，由此判断，空气湿度大小对鸟害引起故障跳闸起到了决定性的因素。
（3）按电压等级统计、对比来看，110kV线路鸟害故障跳闸率高，占比超过鸟害跳闸总量的50%，110kV、220kV、500kV跳闸占比呈下降趋势，此外，以楚雄供电局所辖110kV及以上线路电压等级分布特点来看，500kV线路长度占比超过总长度的50%，跳闸占比仅为12.77%，对比下来，鸟害引起110kV线路故障跳闸占比率极高。占比率高的原因经分析为：电压等级越高，空气间隙越大、绝缘水平越高，鸟害引起跳闸故障率低，此外，电压等级越高，绝缘子长度越长，鸟粪滑落下来连续性越差，引起放电现象就越小，该情况也是说明电压等级越高，鸟害引起跳闸率越低的原因。
（4）按月度跳闸统计、对比来看，鸟害跳闸主要集中在10月-次年4月，其中，11月-次年3月，鸟害引起线路故障更为集中，故障占比高达80.85%，分析为：冬季大量候鸟南迁过冬，且冬季伴随大雾及冷空气南袭，造成冬季部分时段空气湿度较大，导致鸟害跳闸率较高。
（5）按鸟害跳闸时段统计、对比来看，鸟害跳闸时间主要集中在夜间，尤其是晚20时至次日7时，鸟害跳闸率高达:89.36%，分析原因为，鸟类夜间在杆塔上休息，同时夜间湿度较大，鸟粪沿着绝缘子或附近滑落，引起鸟害故障。
（6）跳闸区域分析。将2014-2019年故障跳闸地域汇总至Google earth地图内，可看出跳闸主要在楚雄市所辖区域内，且故障杆塔附近均有水源、村庄及田地，该地域特点给鸟类提供了良好的生存环境，鸟类活动较为频繁，分析得出，鸟害跳闸地域特点较突出。
楚雄地区输电线路鸟害防范存在的问题：（一）防鸟装置安装数量、防鸟装置选型不合理，例如2017年110kV紫沙线及2018年110kV谢烟龙金线、禄腰徳线等线路因鸟害故障跳闸，虽然已按照防鸟工作方案安装了防鸟装置，但因安装数量、防鸟装置选型不合理仍引起了线路鸟害故障跳闸。
（二）挂点处防鸟装置安装位置不合理， 2016、2018年500kV小和线#325塔4次鸟害故障跳闸及2016、2017年220kV谢方线#40塔3次鸟害故障跳闸，虽然塔上安装了大量的防鸟刺及不同类型的防鸟装置，但仍引起故障跳闸，分析原因为：挂点上方安装的防鸟装置位置不合理，如：挂点上方有驱鸟器的太阳能板、安装的防鸟挡板留有缝隙，均引起了线路故障跳闸。
（三）安装塔位选取不合理，2016年110kV谢金I回线#32塔鸟害故障跳闸，同一水域后期引起220kV和紫线#104、110kV谢金I回线#34塔再次因鸟害故障跳闸，暴露出防鸟装置安装塔位选取不合理。
下一步的工作要求，鉴于上述鸟害原因分析及防鸟装置安装存在问题，我们将下一步防鸟工作要求如下：
（一）急须解决的防鸟装置安装塔位要求，以2013年以来引起鸟害故障跳闸附近水域（水塘、水库及湿地）为中心，方圆5km范围内110kV及以上输电线路杆塔须安装防鸟装置，优先安装110kV、220kV输电线路，然后再考虑500kV及以上较高电压等级的输电线路，由于电压等级提高，相对应的绝缘子长度、空间距离的增加，鸟害故障的几率减少。
（二）下一步防鸟装置安装塔位要求，结合线路运行经验，梳理110kV及以上输电线路附近5km范围内存在水域且具备鸟类生存环境（如具备捕食条件）的杆塔，则须安装防鸟装置，优先安装110kV、220kV输电线路。
（三）最后的防鸟装置安装塔位要求，结合《云南电网架空输电线路防鸟装置安装方案》及因鸟害新跳闸的防鸟装置安装要求，开展防鸟装置安装工作。
（四）防鸟装置安装选型，以《云网电网架空输电线路防鸟害工作指导意见》为指导，结合现场实际塔位情况选取防鸟装置安装类型及安装数量，尽量以长款防鸟刺安装为主，确保挂点上方无鸟类停留位置。
确实加强输电线路的鸟害防范，针对线路故障跳闸的原因分析，做好鸟害故障跳闸防范措施，避免因为鸟害原因发生线路频繁跳闸，影响输电线路供电的可靠性。
参考文献
（1）《电力法》
（2）《输电线路运行规程》
（3）《220kV及以上架空输电线路涉鸟故障分析及对策研究》
（4）《110~500kV架空送电线路设计技术规程》
