研制自动化机房网线套管实现分区标识

发表时间:2020/12/2   来源:《当代电力文化》2020年20期   作者: 梁策
[导读] 按照《广西电网自动化机房安健环标识规范》的要求,为建立标准的自动化系统运行环境,落实规范性标识,提高工程建设、项目验收、计划检修、日常维护、故障处理等工作水平
        梁策
        广西电网有限责任公司防城港供电局   广西   538001
一、研究背景
        按照《广西电网自动化机房安健环标识规范》的要求,为建立标准的自动化系统运行环境,落实规范性标识,提高工程建设、项目验收、计划检修、日常维护、故障处理等工作水平,本项目将在原有规范网线标签的基础上,设计一种与设备所属安全分区相匹配的网络线套管,进一步为电力安全生产提供有力的保障,提升自动化系统运维服务质量。目前防城港一体化电网运行智能系统(PCS9000)根据安全分区,共有I区73台设备,II区设备35台设备,III区设备50台设备,安全接入区设备10台,分别部署于20余面屏柜中,同区或跨区间设备连接网络线700余条。作业人员在日常运维或故障排查过程中,需通过检查核对黏贴于大量网络线的标签找到对应接线,若连接网络线涉及不同机柜区域,还需反复跨机柜核实确认,不仅浪费时间和精力,还容易发生两端网络线寻址错漏,降低日常巡视及故障处理的及时性和准确性,造成因错误地拔插网络线,误断运行业务的安全风险。而安全分区网线套管则由于具备颜色独特且唯一的特点,作业人员在日常运维或故障排查过程中只需从符合颜色分区的网线中进行标签检查核对,从需检查核对每一根网线的标签简化为检查核对满足颜色分区的三至五根网线标签,这样将大大减少工作量及检查时间,从而提升工作效率和准确性。
二、解决思路
        为安全、高效、规范的管理网络线分区,本项目采用不同颜色的网络线套管,按照业务区域进行颜色分类管理,I区为白色,II区为红色,III区为橙色,安全接入区为黑色,同时考虑到未来新业务或新标准的变化及需求,也设计预留了黄色、绿色、蓝色、粉色、灰色、紫色等颜色的网络线套管,同区域设备间的连接网络线两端套管颜色均为本区域颜色,即网络线两端均为单色套管,例如安全I区间的互联设备,两端网络线将分别套结两个白色套管,代表本端及对端设备均为I区设备,即网络线本端及对端套管颜色均为“白-白”;跨区域设备间的连接网络线两端套管颜色分别为不同区域颜色,即网络线两端为双色套管,并且两端套管颜色顺序刚好相反,例如安全II区与安全三区间的互联设备,一端网络线将按顺序套结一个红色套管和一个橙色套管,对端网络线将按相反顺序套结一个橙色套管和一个红色套管,即网络线本端及对端套管颜色分别为“红-橙”、“橙-红”。
        此外,为保障区域网络线套管的准确性,将进一步在套管上标明区域号,I区为1,II区为2,III区为3,安全接入区为0,形成双确认,确保网络线的区域连接准确无误,同样的考虑到未来新业务或新标准的变化及需求,也设计预留了4至9的数字,并分别对应不同的唯一色,甚至今后根据需要也可以将英文字母加入到颜色套管的标识中去,不断改进,提升本项目网络线标识套管的实用性和可操作性。
三、套管结构

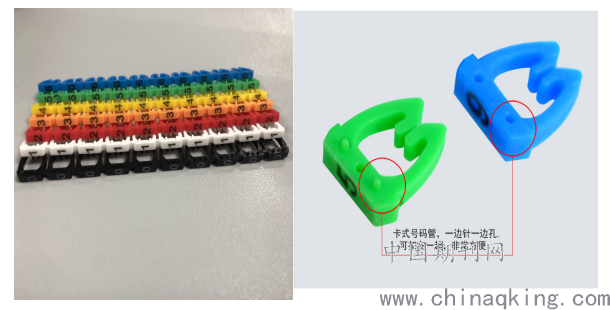

        本项目所设计网络线套管改良了传统的套结方式,采用非闭合式卡扣设计,就算是接好水晶头的网线也能轻松进行套接,操作简单方便,避免了需拔插网线甚至剪断水晶头才能套接标识套管而导致网络中断,影响运行业务的风险,具备较好的操作性;且内齿具备防滑功能,能够牢靠固定,不易脱落具备较好的稳定性;同时数字标识采用热箔刻印,字迹清晰分辨率高,耐磨不易褪色,具备较强的耐用性;而且套管以韧性塑料为原料,价格便宜,具备防摔耐用、防腐蚀等特点,具有良好的经济性;套管卡齿内径为0.7CM,适用于市面上常用的超五类和六类网线,且套管两侧进行了特殊设计,一侧为针状的凸起设计,另一侧为孔状的凹陷设计,提升了套管间的连接可靠性,与本现场的使用需求完美匹配。

四、创新点
        1.实现自动化机房不同生产安全区域间连接网络线的颜色区分,从而更直观、更有效的帮助作业员从大量网络线中进行准确寻址,降低了因查找错误造成错误拔插网络线,造成网络连接中断或误断运行业务的风险,提高了日常巡视及故障处理的及时性和准确性。
        2.适用性强,套管颜色、标识可根据需求进行选择和扩充,且套管结构根据机房实际使用环境进行设计,具备操作性强、稳定性高、耐用性好、经济性优等特点,具备较好的推广性。
五、实施效果
        应用情况及效果:实现机房不同生产安全区域间连接网络线的颜色区分,并带数字标识,其中安全I区区域内互联网线安装卡扣式套管260余套,安全II区区域内互联网线安装卡扣式套管110余套,安全III区区域内互联网线安装卡扣式套管150余套,安全接入区区域内安装卡扣式套管20余套,跨安全区域间互联网线安装卡扣式套管180余套。实现了卡扣式分区标识网线套管在自动化机房屏柜内设备互联网线的全覆盖。
        经济效益:从排障寻线时节约的时间成本分析:自动化机房内共有20面屏柜,700余条网线,平均每面屏柜35条网线,跨安全区互联的网线共180余条,平均每面屏柜9条。检查核对每条网线的标签需要15秒,若未安装卡扣式分区标识网线套管,则检查核对一面屏柜内跨区连接的目标网线共需要花费15*35=525秒;若安装了卡扣式分区标识网线套管,则需要15*9=135秒。减少检查核对时间390秒,所花时间仅为原先方式的四分之一左右,大大提高了核查效率。为故障处理的及时性和准确性提供了有力保障。
        社会效益:本成果的应用有助于自动化人员快速识目标网线,及时获取网络连接状态及所连接设备的运行状态,减少寻线及确认的时间,为及时消缺,减少排障时间,减轻运维压力,提升故障处理的及时性和准确性提供了有力保障,同时降低了因寻线错误造成错误拔插网络线,造成网络连接中断或误断运行业务的风险,提高了自动化系统运维水平。
六、推广前景
        该项成果的应用由于具备一下优点:
        1.实现自动化机房不同生产安全区域间连接网络线的颜色区分,能直观有效地帮助作业员在日常巡视及故障处理时,从大量网络线中进行准确寻址,降低了因查找错误造成错误拔插网络线,造成网络连接中断或误断运行业务的风险,提高了日常巡视及故障处理的及时性和准确性。
        2.适用性强,套管颜色、标识可根据需求进行选择和扩充,且套管结构根据机房实际使用环境进行设计,具备操作性强、稳定性高、耐用性好、经济性优等特点。
        基于以上优点,本成果有较强的推广前景。
参考文献
        [1]张艳峰,张若峰.电力调度自动化SCADA/EMS系统工程实践[J].高电压技术.2004.
        [2]吴仲光,张丛耀,邓晴源.计算机应用.2006.
         [3].浅谈电力系统调度自动化在文山电网的应用及发展趋势.《经济视野》.2015年2期.何媛
