罗耀文
甘肃送变电工程有限公司，甘肃 兰州 730050
摘要：结合实际工作，分析海南±800千伏换流站工程调试过程中750kV GIS断路器遥合后仍向后台上送事故总信号原因，并结合现场实际提出解决措施。
关键词：事故总信号；延时;消抖
1.引言
运行中的设备在出现故障及不正常运行状态时，通过继电保护装置报出各种信号，其中事故总信号扮演了重要角色，近些年来，随着国内电网事业的发展，事故总信号的可靠性、正确性越来越重要，电网事故引起的跳闸能否可靠、及时和准确的报送至后台直接关系到电网的安全运行。
本文结合实际工作，分析研究海南±800千伏换流站工程调试过程中750kV GIS断路器遥合后仍向后台上送事故总信号原因，并结合事故总信号的生成方法和现场实际提出解决措施。
2.事故总信号简介
不论是传统的中央信号系统，还是现在的综合自动化系统和调度主站，都需要一个全站事故总信号来实现启动事故音响、自动推事故画面等。事故总信号分为全站事故总信号和间隔事故总信号。
全站事故总信号是变电站内事故跳闸时的总报警信号；而间隔事故总信号则反映的是变电站间隔事故跳闸的报警信号。当变电站内发生事故时，并跳开断路器后，自动化系统会上送一个事故总信号到调控中心，以利于调控中心迅速识别故障信息并自动推出相关画面。因此，事故信号的正确性和可靠性至关重要。
目前变电站事故总信号生成方式有以下几种：
（1）各间隔保护动作信号，软件合成；
（2）间隔保护动作信号*开关位置，软件合成。
实际情况，事故总信号采用上述两种软件合成方式生成时，总会有不正常报警现象。例如保护装置功能校验时，实际未带开关传动，事故总信号也会报警。
（3）各间隔的KKJ合后位置*断路器位置，即间隔HHJ+TWJ硬结点合成方式。该种方式要求，操作继电器箱内能够提供充足的KKJ接点和TWJ、HWJ接点，并利用开关TWJ、HWJ接点搭建本间隔的事故信号。
（4）双位置继电器位置*断路器位置，软件合成。通常遥控分、合闸出口继电器各有两对输出接点，而遥控操作只使用其中的一对输出接点，所以，可以利用双位置继电器的锁存特点，利用遥控合闸的备用输出接点启动双位置继电器，生成遥控合后位置，当断路器由于线路或本体故障跳开时，启动对应间隔的分路事故信号。
3.问题描述
海南换流站±800千伏换流站工程750kV GIS断路器保护事故总信号采用间隔HHJ+TWJ硬结点合成方式，调试人员在遥控GIS断路器合闸后，断路器保护仍向后台上送“事故总信号”，现场采用许继电气股份有限公司的ZFZ-822/B型操作箱。事故总逻辑接点构成如图1所示：
.png)

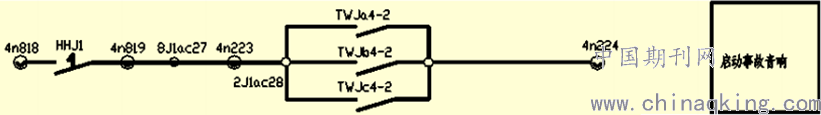

图1：事故总信号告警接点图
4.原因分析
海南换流站±800千伏换流站工程750kV GIS断路器保护事故总信号采用间隔HHJ+TWJ硬结点合成方式，即将开关TWJ和TWJ串接生成相应间隔事故动作信号，再将相应间隔事故动作信号硬接点合并产生的直流220kV电压等级的事故总信号发送至测控装置IO单元，通过测控装置再上送事故总信号至后台。
合闸后继电器起动回路如图4所示：
.png)

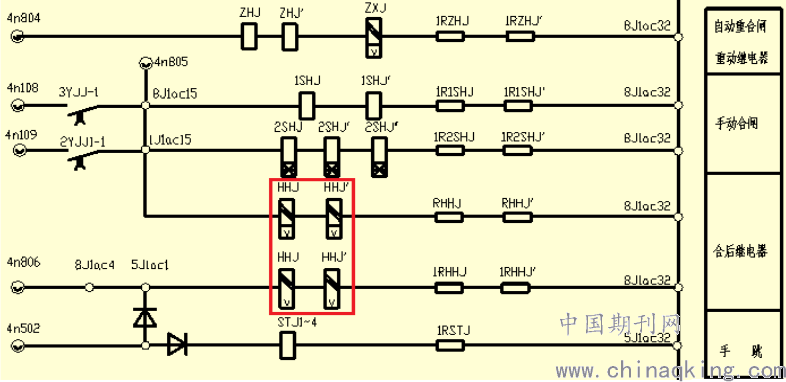

图4：HHJ、SHJ电气原理图
当手动合闸、遥控合闸时，SHJ继电器动作，同时起动HHJ继电器。HHJ继电器为快速继电器，HHJ常开接点闭合时TWJ还没有返回，所以会造成事故总信号勾通。TWJ继电器约10ms后返回，TWJ继电器常开接点断开，事故总信号消失。
由于继电器配合原因，手动合闸、遥控合闸时会短时出现事故总信号勾通，持续时间与开关跳位打开时间有关，属于开关本身固有特性，一般情况下打开时间在10~40ms之间。经过核实现场测控消抖时间过短（5ms）。
测控装置的遥信输入都是有时限的，当某一位状态出现变位后，在一定的时间范围内该状态不应该再发生变位，如果变位，则该状态变位将不被确认，此项功能是为防止遥信接点抖动采取有效措施。
为正确利用此项功能，每一位遥信输入都对应了一个防抖时限，本站交流测控装置消抖时间通常情况默认设置为20~50ms。如果其遥信输入的抖动时间较长，可以相应设置较长的时限。手动开入确认时间更长，通常设置为1000ms。继电器接点动作存在3~5ms误差，这就是两组“事故总信号”接点一组上报后台，另一组没有上报后台的原因。
5.解决措施
“事故总信号”是非瞬动型告警信号，为解决继电器配合造成的瞬时干扰，测控装置需增加一定的延时（消抖时间）以躲过继电器配合出现的瞬时状态。现场和许继技术及南瑞继保技术人员商讨将涉及到ZFZ-822B操作箱的事故总信号测控消抖时间整定为100ms。
6.改进建议
在今后的工程中事故总信号若采用间隔HHJ+TWJ硬结点合成方式，调试人员在调试调试前应考虑保护装置（继电器返回时间）和测控装置（消抖时间）的时限配合问题，调试过程中及时和相关厂家技术人员沟通，保证调试工作的100%正确率，确保投运后保护装置能够可靠、准确的上送事故总信号。
参 考 文 献：
[1]电力系统继电保护原理。中国电力出版社2005.9
[2]许继电气股份有限公司.ZFZ-822/B型操作箱说明书[Z]2019.12
[3]张红艳，赵军，张洪军.事故总信号引发的回路问题分析[J],河北工程技术高等专科学校学报 2014(3):36-39.
[4]胡旭东.浅谈事故总信号生成方式[J],电力系统装备运行与维护 2019(10):91.
作者简介：
罗耀文（1994.12），男，甘肃靖远，本科，助理工程师，电气试验
