一起组合电器故障分析

发表时间:2020/12/2   来源:《中国电业》2020年20期   作者:郑增辉,陈伟玲,周小艳
[导读] 与常规敞开式变电站相比,气体绝缘组合电器(GIS)具有结构紧凑、占地面积小
        郑增辉,陈伟玲,周小艳
        国网山东省电力公司聊城供电公司 山东 聊城 252000
        摘要: 与常规敞开式变电站相比,气体绝缘组合电器(GIS)具有结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强、维护工作量小等优点,在电力系统中得到了广泛应用。GIS多布置于户外环境运行,设备不可避免出现老化现象,SF6气体泄漏、外部水分渗入、导电杂质、绝缘子老化等因素都可能导致GIS内部闪络故障。GIS的全密封结构使故障的定位及检修比较困难,检修工作繁杂,事故后平均停电检修时间比常规设备长,停电范围较大,极大影响供电可靠性。因此,对GIS设备故障的充分了解对提高检修效率显得尤为重要,最大限度提高检修工作质量。本文对GIS设备故障进行深入分析,剖析故障根源,从而制定相应的检修策略。
        关键词: 组合电器;隔离开关;故障分析
        1 气体绝缘组合电器在电力系统中的应用
        随着科学技术的进步,?SF6气体绝缘组合电器(GIS)在电力系统中得到广泛应用,?是目前世界上性能优良、?技术先进的高压电气设备[1]。具有体积小、安装施工工期短、设备检修周期长,使用寿命长,技术性能优良的特点[2]。? ?
        根据不完全统计,公司系统内约有745套110kV及以上等级GIS设备运行,其中,室外布置的设备约为162套,室内布置的设备583套。相比常规的敞开式变电站,GIS具有占地面积小、不受污染、盐雾、潮湿等环境的影响;其断路器具有灭弧性能强、不燃烧、防火性能好、安全可靠的特点。在运行维护方面,GIS设备维护工作量少,检修周期长,适合无人值班变电所;施工工期短,现场安装工作量比常规设备减少了约80%。
        2 GIS设备在运行中存在的问题
        根据运行经验,隔离开关和盆型绝缘子的故障率最高,分别为30%及26.6%;母线故障率为15%;电压互感器故障率为11.66%;断路器故障率为10%;其他元件故障率为6.74%[3,4]。因此运行人员要加强日常的巡视检查工作,特别是对隔离开关的巡视。
        室外运行的GIS设备,受日晒、雨淋等因素影响,不可避免的出现各种老化现象。在运GIS设备,累计出现1147次设备缺陷,其中室外GIS设备缺陷为1039次,占总缺陷数量的91%。因GIS设备缺陷而编排的停电计划约为22次,其中计划停电20次,非计划停电2次,涉及停电的20套GIS设备中,有14套为室外运行设备。
        3 GIS设备故障及原因分析
        3.1 GIS设备故障简介
        220kV 某变电站2012年投运,220kVGIS设备采用户外布置方式安装。故障发生前,3条220kV联络线均处于运行状态,220kV母联200开关处于合位。故障发生时,220kV甲乙线-1、-3刀闸以及开关均处于合位。
        事故发生时,两侧纵联保护动作跳闸,重合不成功,故障测距,甲站侧20.12km,乙站侧0.03km(线路全长约为20.3km,全线均为架空线路),因3条联络线均处于运行状态,事故跳闸并未造成负荷损失。
        3.2GIS设备故障时气体组分检测结果
        事故发生后,工作人员立即对间隔内各GIS气室进行SF6气体成分分析,测试结果如表1所示。测试结果显示-3刀闸三相气室内H2S、S02放电特征气体均远大于《输变电设备状态检修试验规程》(Q/GDW 1168—2013)相关标准要求,且C相气室H2S、SO2含量远大于A、B相气室,考虑到-3刀闸三相气连结构,确定C相气室为SF6放电气室,SF6放电后H2S、SO2向A、B相扩散。

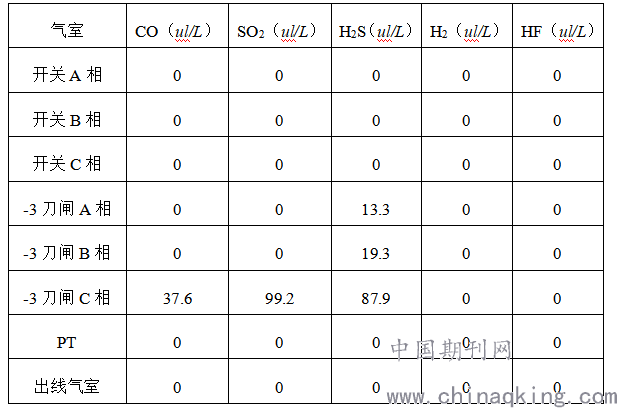

表1  组合电器各间隔气室气体组分表

        3.3GIS设备故障现场解体结果

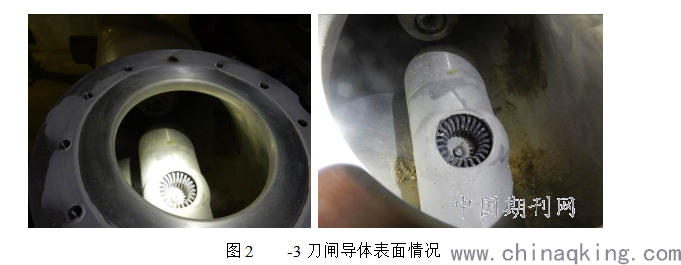

        为了更准确地查找故障信息,工作人员对-3刀闸气室进行了解体检查。解体照片如图2所示。在-D2刀闸、-3刀闸导体及绝缘件、筒璧附着大量白色粉末;气室腔体底部发现少量金属粉末残留;气室内壁上有飞溅的金属珠及烧伤痕迹;-3刀闸动触头、静触头烧蚀严重,圆形触指罩有烧损后的缺口;-3刀闸气室与断路器气室之间的盆式绝缘子表面被电弧烧灼炭化。

        由图2可以看出,C相刀闸导体对设备外壳发生放电,腔体内壁有黑色放电痕迹,同时,-3刀闸动触头表面附有大量灰色金属粉末,动触头下侧有明显的放电痕迹。
        结合SF6气体成分检测知本间隔线路侧隔离开关气室SO2严重超标,可判定此气室C相有放电现象,结合设备解体情况,判断为-3刀闸合闸不到位。
        3.4GIS设备故障原因
        通过对检修工作票进行检查,工作人员发现,事故发生前,该间隔操动机构进行过绝缘拉杆更换。
        GIS隔离开关刀闸操动机构采用电动CJ型,CJ型电动机构由电动机、传动机构、微动开关、辅助开关等组成。分合闸操作时,电动机带动蜗杆、涡轮传动,进而通过输出拐臂传动至密封轴,密封轴带动绝缘拉杆往复运动,进而完成分合闸操作。
        由于新更换的绝缘拉杆长度未变,位置固定良好,工作人员判断为密封轴齿轮错位。检修过程中,工作人员未进行齿轮位置定位,造成齿轮错位,进而导致电动操作时,刀闸动静触头接触却未完全插入,在长期运行过程中,发生触头烧蚀现象,进而引发触头熔融,引起绝缘子闪络,气室放电。
        4事故防范措施
        现有的检修策略已经无法对GIS设备的内部连接情况进行有效的判断,常规的检测手段,往往是通过测试刀闸的回路电阻,进而分析刀闸的接触情况。目前的加工工艺,隔离开关触头表面均会电镀一层银,使得接触电阻大大降低,通常在微欧级别,无法准确区分搭接与完全插入两种情况。
        目前,变电检修人员开创性的引入潜望镜、内窥镜等工具。在GIS隔离开关调试时,在手孔位置插入内窥镜,观测动静触头的连接情况,并综合回路电阻测试结果,分析隔离开关的插接情况,推广应用3年,尚未发现合闸不到位情况。
