摘要：本次设计采用以贵州毕节某民宿为原型，采用BIM系列软件中的Revit、Navisworks、Fuzor软件为基础，设计模型前期先用Revit软件根据资料建立一个三维建筑模型，并对模型的平面、立面、剖面等其他模型信息进行施工图深化。Fuzor软件中可以对BIM模型进行浏览查看、碰撞检查、渲染图片、动画制作等操作，以配合现场投标、施工过程指导等工作。
关键词：建筑信息模型；可视化；BIM；安全分析
1 工程概况
工程位于贵州毕节市威宁市中水民宿，为商业住宅多层房屋建筑工程项目。本工程体型规整、日照、通风、采光良好，除了造型需要外，尽量争取各业务用房、楼梯间采用自然光，通风合理利用空间，节能耗能，建筑体型主面长、进深小，以便于通风和自然采光。工程总建筑面积14460.5m2。首层层高4.8m，二层层高3.9m，三至四层层高3m。建筑主体高度14.7m，建筑总高度17.15m。
2 渲染过程
使用Navisworks可以最大程度的保留Revit等其他模型的原始材质，也可以使用材质编辑器对模型编辑赋予材质。Navisworks灯光分为人照光（多用于夜景）和太阳光（用于日光），根据实际需要在项目中配置选择合适的光源。设置完材质和灯光之后进行模型渲染工作，渲染时不用再创建视图，直接以当前视图状态进行渲染。当渲染进行到一定程度，如果觉得效果可以了，就可以单击暂停，保存图片。
①导入建筑模型，如图1所示；
.png)

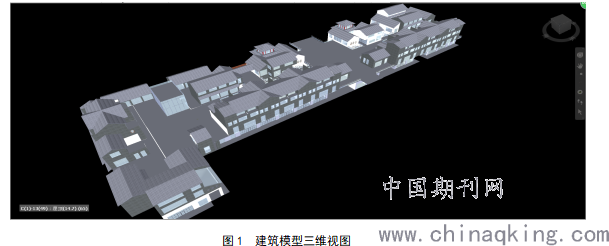

图1 建筑模型三维视图
②将视图切换到【渲染】选项卡→单击【Autodesk Rendering】按钮，选择合适的材质布置在三维模型上，以及调整好灯光，点击【光线追踪】下拉菜单，选择高质量，单击【光线追踪】开始渲染，如图2所示。
.png)

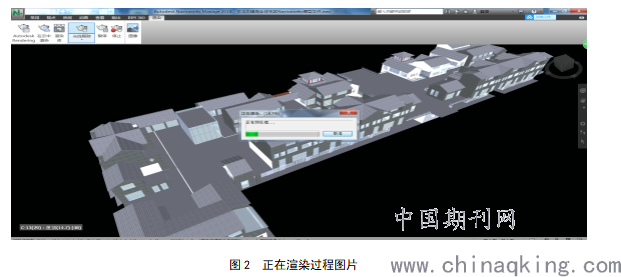

图2 正在渲染过程图片
③三维模型渲染图片主视图，如图4所示。
.png)

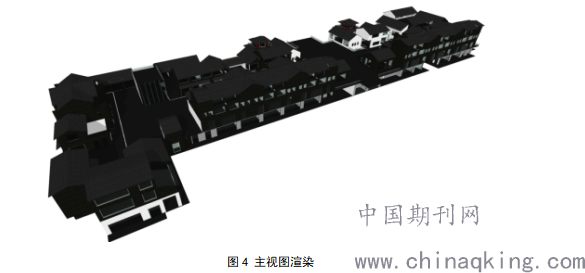

图4 主视图渲染
④渲染模型东、西、南、北四个立面图的渲染，如图4、5、6、7所示。

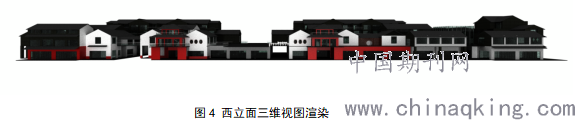

图4 西立面三维视图渲染
.png)
图5 北立面三维视图渲染
.png)
图6 东立面三维视图渲染
图7 南立面三维视图渲染
3 结论
BIM是在CAD技术基础上发展起来的多维模型信息集成的一项数据化技术， BIM不仅仅是一个软件也不止就是三维，三维只是设计实施的一个方式。BIM其实是建筑信息模型项目实施流程也是信息流转的过程，其设计主题是建筑模型，是围绕着整个工程生命周期运作的，使用功能的不同也会导致建筑信息模型不一致，其设计过程是不断被修改，不断被调整的。构件大小，构件信息及空间角度来考虑，合理运用信息，其实整个工程就是在建筑模型上不停的添加信息。任何技术的发展都是有利益的驱动，BIM也不例外，BIM的利益驱动存在于业主方对设计方的要求，校核设计是否合理。使用BIM可以提高整体工作效率，减少设计时间。本工程采用灯光渲染，为BIM设计者提供一点思路。
