杨菲
贵州天义电器有限责任公司
摘要：知识产权信息的开发利用，不论是从经济、法律、管理等各个角度，都起着不可替代的重要作用。本文通过了解高压交流接触器主要专利申请人的产品及相关生产技术领域的专利保护现状、技术发展趋势、涉及技术重点等，对技术的发展历史和发展特点进行系统的归纳，并在此基础上对高压交流接触器的研发提供建议。
关键词：高压；交流接触器；主要企业；专利；布局
前 言
我国交流接触器的产品发展主要经历了三代的历程，第一代产品出现在20世纪50年代，主要是CJ10系列型号产品；第二代产品出现在20世纪70年代，主要是CJ20系列型号产品；第三代产品出现在20世纪80年代末带90年代初，主要特点是体积、自重进一步减少，节能，部件出现模块化结构，机械寿命进一步提高，附件较齐全，功能扩展方便，主要是CJ40、CJ45系列型号产品。在知识经济崛起的今天，人们更加认识到专利信息的重要价值及其在竞争中的重要作用。本文通过了解高压交流接触器主要专利申请人的产品及相关生产技术领域的专利保护现状、技术发展趋势、涉及技术重点等，对技术的发展历史和发展特点进行系统的归纳，并在此基础上对高压交流接触器的研发提供建议。
1 重点企业专利布局分析
1.1 ABB集团

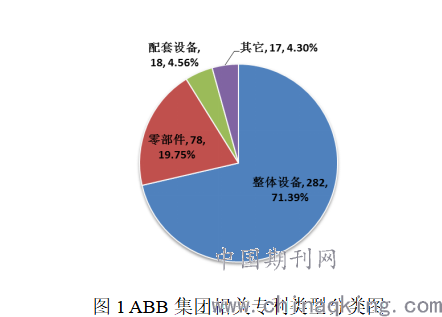

ABB集团位列全球500强企业，集团总部位于瑞士苏黎世，ABB由两个历史100多年的国际性企业瑞典的阿西亚公司和瑞士的布朗勃法瑞公司在1988年合并而成，是电力和自动化技术领域的领导厂商。ABB集团在国内申请的涉及高压交流接触器技术的相关专利共有395件，按整体设备、零部件、配套设备和其它四大类进行划分，可以得到图1。可以看出，ABB集团在高压交流接触器领域在国内的专利布局方针是：整体接触器技术的布局为主，零部件技术布局为辅，配套设备技术和其它技术则作为外延扩展补充。
.png)
ABB集团国内申请相关专利中，总共有67件专利涉及相应灭弧技术，具体灭弧方法涉及气吹灭弧、真空灭弧、磁吹灭弧和栅片灭弧，其中在气吹灭弧方面的技术创新是其创新最集中的方面，涉及47件专利，其后在真空灭弧方面的技术创新也相对较多，有10件专利。涉及触头材料的相关专利99件。从整体上来看出，ABB集团在触头材料方面技术创新主要集中在不同材料的配合方面。
1.2 西门子公司

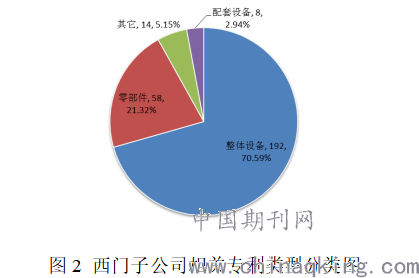

西门子公司创立于1847年，是全球电子电气工程领域的领先企业，西门子公司在国内申请的涉及高压交流接触器技术的相关专利共有272件，按整体设备、零部件、配套设备和其它四大类进行划分，可以得到图2，可以看出，西门子公司在高压交流接触器领域在国内的专利布局方针是：整体接触器技术的布局为主，零部件技术布局为辅，配套设备技术和其它技术则作为外延扩展补充。
.png)
西门子公司国内申请相关专利中，总共有19件专利涉及相应灭弧技术，具体灭弧方法涉及气吹灭弧、真空灭弧、磁吹灭弧和栅片灭弧，其中在气吹灭弧方面的技术创新是其创新最集中的方面，涉及9件专利，其后在磁吹灭弧方面的技术创新也相对较多，有5件专利。
1.3 施耐德公司

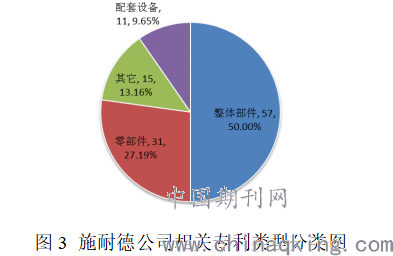

施耐德电气有限公司(Schneider Electric SA )是世界500强企业之一，1836年由施耐德兄弟建立，它的总部位于法国吕埃，是全球能效管理领域的领导者。施耐德公司在国内申请的涉及高压交流接触器技术的相关专利共有114件，按整体设备、零部件、配套设备和其它四大类进行划分，可以得到图3。可以看出，施耐德公司在高压交流接触器领域在国内的专利布局方针是：整体接触器技术的布局为主，零部件技术布局为辅，配套设备技术和其它技术则作为外延扩展补充。
.png)
施耐德公司国内申请相关专利中，总共有19件专利涉及相应灭弧技术，具体灭弧方法涉及气吹灭弧、真空灭弧、磁吹灭弧和栅片灭弧，其中在磁吹灭弧方面的技术创新是其创新最集中的方面，涉及7件专利，其后在栅片灭弧方面的技术创新也相对较多，有6件专利。涉及触头材料的相关技术的专利中涉及最多的是铜材料运用和包含碳粒或碳纤维材料运用的技术，都各有10件，其后涉及不同材料配合触点技术（3件）和贵金属材料运用方面的技术（2件）的专利数量则相对较少。从整体上来看出，施耐德公司在触头材料方面技术创新主要集中在铜材料运用和包含碳粒或碳纤维材料运用方面。
2、结 论
1、在主要竞争者方面，ABB集团、西门子公司、施耐德公司都拥有数量相对较大的专利储备，三大竞争者在气吹灭弧、真空灭弧、磁吹灭弧、栅片灭弧四大灭弧技术领域都有设置一定数量的专利进行布局，从专利数量上来看，ABB集团侧重于气吹灭弧技术和真空灭弧技术，西门子公司侧重于气吹灭弧技术，施耐德公司侧重于磁吹灭弧技术；在触头材料相关技术方面，ABB集团侧重于贵金属和其它合成材料的研发，西门子公司侧重于贵金属材料的研发，施耐德公司铜材料和包含碳粒或碳纤维材料的研发。TYCO集团和leach集团的在灭弧和触头材料方面的专利布局数量较少，但由于部分相关技术涉及国防领域，无法进行专利分析，因此不排除其在此项技术可能具有一定的技术优势。
2、在技术路线方面，ABB集团涉及真空灭弧技术的专利申请从1999年开始，技术研发持续至今；西门子公司涉及气吹灭弧技术的专利申请从1995年持续到2013年；施耐德公司涉及磁吹灭弧技术的专利技术创新从1995年开始持续到2003年。
3、在灭弧技术研发方面，几大高压交流接触器的竞争对手都具有较强的技术优势，ABB集团在气吹灭弧技术和真空灭弧技术方面具有优势，西门子公司在气吹灭弧技术方面具有优势，施耐德公司在磁吹灭弧技术方面具有优势。
4、在触头材料研发利用方面，研发、利用贵金属材料时，可以参考ABB集团和西门子公司的相关专利；研发、利用其它合成材料时，可以参考ABB集团的相关专利；研发、利用铜材料时，可以参考施耐德公司的相关专利。
[参考文献]
[1]闭环斩波起动交流接触器控制模块设计[J]. 汤龙飞,许志红. 中国电机工程学报. 2013(18)
[2]基于ATMEGA16的无弧交流接触器智能控制系统设计[J]. 郭凤仪,王洋. 电子技术. 2013(01)
[3]智能交流接触器动态吸合过程研究[J]. 许志红,张培铭. 中国电机工程学报. 2007(18)
[4] [9]交流接触器无声节能控制研究与应用[J]. 陈玉平,陈尧君. 煤炭技术. 2011(01)
