尹石山
（国网四川省电力公司成都供电公司四川成都610000）
【摘要】：对于旁路作业而言，其主要是作用是在配网不停电的条件下对其进行检修。由于旁路作业的施工方法种类较多，那么相关工作人员要深入分析线路的结构以及装置状况，这样才能选择针对性的旁路作业施工方法，从而不仅能够提高施工的效率，还能为电力企业带来良好的经济效益。本文主要阐述配网不停电作业过程中应用到的多种旁路作业方法，并就如何在不停电施工过程中发挥旁路作业方法的优势提出良好的措施，旨在为工作人员提供技术指导依据。
【关键词】：配网不停电作业；多种旁路作业方法；应用
1 引言
对于配网带电作业技术而言，其存在提高供电性能的稳定性、减少预安排停电时间、降低停电次数、提高人们用电的质量等优势。对于常规配网带点作业而言，其需要在配电线路保持断电的情况下开展施工。由于需要小范围停电，那么就无法连续为客户输电，这在一定程度上可能会降低电力企业的服务质量。因此，相关工作人员在电路系统检修过程中要学会利用配网不停电作业技术，这样才不会产生断电的现象，从而就能提高客户对企业的满意度。对于旁路作业而言，其是指在配电线路中接入旁路设备，然后将电流转移到旁路电路中，这样就能在保持供电的状态下对线路进行检修。
2 绝缘引流线旁路作业
对于绝缘引流线旁路作业而言，其是传统的旁路作业方法，主要是在需要检修的电路线设备两侧接入绝缘引流线，然后形成稳定的电流回路。由于电流回路和需要检修的电路线设备是并联连接的，那么这两者就会形成临时的旁路供电系统。在更换设备之前，将原始电路线的负荷电流转移到绝缘引流线上，从而就能实现在保证电流正常输送的条件下对设备进行检修。由于绝缘引流线旁路作业存在设备重量较轻、操作简洁、工程量小等优势，因而被广泛地应用在线路结构简单、施工空间大、需要施工人员数量较少的电路线检修过程中。
2.1 对线路装置结构不熟悉时存在的安全隐患
工作人员在电路线检修过程当中，如果使用绝缘引流线短接断路器等载流设备，那么在施工开展之前要确保断路器处于合闸的状态，同时还要闭锁跳闸回路，这样才能利用绝缘引流线将待检修设备短接。如果工作人员没有完全了解断路器保护动作的原理，对断路器跳闸回路的闭锁方法掌握不牢，一旦在检修过程中跳闸回路出现故障，那么就提高了跳闸回路没有完全闭锁现象发生的可能性，如果跳闸回路没有闭锁，那么断路器就会跳闸，此时工作人员如果继续使用绝缘引流线对待检修设备进行短接并通电，那么就会产生电网或人身事故。
2.2 作业环境复杂时存在的安全隐患
一般而言，配电线路之间的空间间隔较小，电线杆上的电力设备分布较为密集，科学技术的发展提高了同塔双回或多回线路的数量，这在一定程度上使得配网带电作业的环境变得更为复杂，从而提高了工作人员的检修难度。在绝缘引流线旁路作业时，工作人员需要在狭小、隐蔽、复杂的电力线路和装置设备中来回工作，这不仅提高了工作人员的作业难度，还加剧了工作负担，一旦操作不当，那么极有可能会给工作人员的人身安全带来威胁。
2.3 作业过程存在的其它安全隐患
（1）对于绝缘引流线旁路作业而言，其缺乏完善的自动核相功能。在设备两侧接入绝缘引流线时，一旦设备两侧的相位大小存在差异，那么就提高了设备产生短路现象的可能性。
（2）如果工作人员没有按照相关规定标准和流程正确接入绝缘引流线，那么就会产生设备一端搭建完成，而另一端失去控制的现象，从而就提高了设备接地短路、相间短路事故发生的可能性。
（3）由于电路线是由装置、引流线、主导线构成的，那么电路本身会存在较大的接触电阻，一旦工作人员在接入绝缘引流线时使得待检修设备产生回路，那么就会产生拉弧现象，这就降低了工作人员对引流线的控制力度，情况严重时还会产生安全事故。
3 旁路负荷开关作业
对于旁路负荷开关作业而言，其主要是工作人员利用柔性电缆、快速连接电缆接头、旁路负荷开关在需要检修的电缆线和设备两侧搭建临时的旁路供电系统，搭建完成之后将旁路负荷开关打开，然后就能将原始电缆线上的电流引入到临时旁路供电线路中，这样就能在保证用户正常用电情况的基础上，对故障线路和电力设备进行检修。旁路负荷开关作业示意图如图一所示。

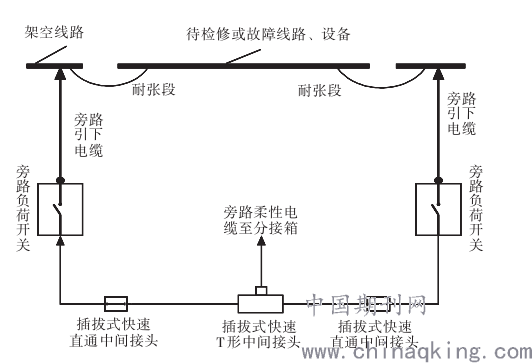

.png)
图一 旁路负荷开关作业示意图
对于旁路负荷开关作业而言，其优点主要分为以下几个方面：（1）为检修人员扩大施工的空间，降低了工作人员在遮蔽性较强且复杂程度较高的电缆线设备中进行检修工作的难度和风险。（2）对于旁路开关而言，其拥有自动核相和分、合功能，这样就能降低施工过程中产生设备两侧相位大小不一致、拉弧、带负荷接线等现象发生的可能性，为工作人员的人身安全提供保障。（3）由于工作人员在旁路负荷开关作业过程中使用自锁定快速插拔直通接头，这样就能提高电缆连接的柔性，不仅能够根据检修区域的实际状况来延长旁路供电线路，还能对不同距离待检修线路的旁路电缆线系统进行转供。（4）对于快速插拔式直通接头而言，其中间接头呈T形，那么就能给电缆分支用户的正常用电提供保障。
目前，在绝缘引流线旁路作业施工过程当中，由于使用旁路负荷开关作业方法能够降低施工的难度以及提高施工的效率和安全性，因而被工作人员广泛地应用在带负荷更换柱上设备工作过程中。此外，在电力设备检修过程当中，工作人员可以根据需要检修设备所在区域环境、地形、地貌的不同来选择搭配旁路负荷转移车、移动箱变车、移动电源车等设备来开展工作，这样就能提高长距离架空线路检修、故障线路检修、柱上断路器、柱上变压器等设备的带负荷更换工作的效率，为工作人员的人身安全提供保障。
对于旁路负荷开关作业而言，其缺点主要分为以下几个方面：（1）对于旁路负荷开关作业方法而言，其只有在耐张杆两侧才能发挥作用。如果需要检修的设备安装在直线杆上，那么就要将直线杆改装成耐张杆，这样才能发挥旁路负荷开关作业法的优势。（2）在作业过程当中，电力企业需要投入大量的人力、物力、财力，工作的流程要严密且连贯。只有组织、协调、掌控能力较强的总负责人统一领导，才能提高检修的效率和质量。（3）对于长距离旁路作业而言，工作人员在接入柔性电缆时需要增加一定数量的中间接头，这在一定程度上会增大电缆线的导通电阻，从而提高了电缆线接头产生发热现象的可能性。（4）对于负荷开关而言，如果其缺乏故障保护功能，那么工作人员就无法对旁路系统的运行参数进行实时的监控，从而就无法准确地找出故障发生的位置。
4 桥接施工作业
对于部分区域的配网线路而言，其主要是由直线杆线路构成的，从而就无法直接在电线设备两侧接入旁路负荷开关。此时，工作人员可以选用桥接施工作业法来完成直线杆线路的配网不停电施工。桥接施工作业示意图如图二所示。
对于桥接施工作业而言，其主要是利用柔性电缆、快速连接电缆接头、旁路负荷开关在需要检修的电缆线和设备周围搭建旁路供电回路系统。搭建完成之后，工作人员利用特殊的接续工具将旁路系统和故障线路之间的搭接点断开，那么原始线路上的负荷电流就会转移到旁路电缆线路上。当检修工作完成之后，工作人员要先接好主导线，在保留接续工具的基础上将旁路电缆和断路器进行拆除。桥接施工作业法能够直接应用于直线杆带负荷作业过程当中，相比于旁路负荷开关作业法而言，其不需要大规模的设备仪器，同时还能减轻工作人员的施工难度，降低工作量。此外，对于桥接施工作业中使用到的自锁定快速插拔直通接头而言，其能够将柔性电缆进行有效的连接，这样就能对不同距离的直线杆开展不停电检修工作。

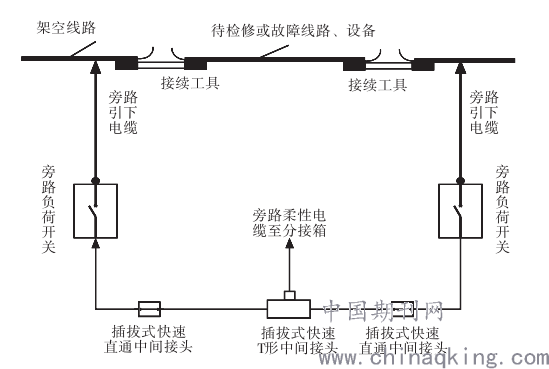

.png)
图二 桥接施工作业示意图
5 电缆不停电作业
一般而言，如果电缆线路发生故障，那么在故障查找以及检修过程中需要花费大量的时间。因此，电力企业要逐渐研发电缆不停电作业技术，根据检修区域不同的地形、地貌来选择针对性的旁路作业方法，这样才能使用快速插拔式中间接头、负荷开关、柔性电缆在待检设备周围搭建完善的旁路系统，从而为施工人员的检修工作提供便利。此外，电缆不停电作业在实施过程中还存在较多的缺点，不仅需要投入大量的人力、物力和财力，同时不同地貌环境所需要的电源接入点、电缆终端匹配、设备结构、旁路作业方法都存在较大的差异性。
6 结束语
综上所述，对于配网不停电作业过程中使用到的旁路作业方法而言，其种类较多，不同的方法存在各自的优势和劣势。因此，相关工作人员要针对不同的检修区域选择合适的旁路作业方法，在不断实践过程中对旁路作业方法进行改革创新，这样才能提高配网不停电工作过程的质量和效率，保障工作人员的人身安全，从而为企业带来良好的经济收益，为社会创造巨大的经济价值。
参考文献:
[1]刘聪汉. 多种旁路作业方法在配网不停电作业中的应用[J]. 广西电力, 2018, 041(006):59-61.
[2]林俐利. 泉州地区10kV配网旁路不停电作业的研究及应用[D].
[3]张驰. 基于10kV旁路不停电作业技术在配网实践应用的研究[J]. 百科论坛电子杂志, 2018, 000(004):440.
作者简介：尹石山（1984-），男，汉族，四川成都人，工程师，本科，主要从事配网不停电作业。
