史春旭 高伟芳，郭振南，范泽焘，田智炜
北方自动控制技术研究所 030000
摘要：本文详细介绍方仓防空照明电路的改进设计方案以及其中存在的优缺点，作为设计者虽然在设计中会面临诸多困难，但也需要根据实际功能的需求加以灵活选择。
关键词：防空照明电路、改进设计、进步点
引言：各类作战方舱在战备状态下，需要根据实际所需进行防空或者是正常照明的自动切换。而在战备阶段，对于防空的需求是在不断增加，对此整个灯控系统都必须要实行有序的管制。那么在此时，正常照明转入到防空照明状态就需要更具实际需求实现自动切换。通常情况下假如没有必要，就需要恢复到正常使用状态。除此之外，我们也可以通过各类指示灯进行判断，比如在需要防空时确认整个舱门是处于打开的状态，并且防空灯也已经全部启动。而在正常照明阶段，无论是舱门还是防空灯都没有启动，则断定处于休息状态，至于照明灯则是处于工作状态，呈现长亮的情况。但是在不需要进行防控时，无论舱门是否打开，仅仅正常照明灯是处于工作状态。
1.改进方案以及进步点
1.1国外方舱设计理念
虽然在当前得益于我国的科技实力快速提升，在诸多领域也取得了比较大的成就。但是防空照明电路的改进设计仍然有很大提升空间，与国外产品相比也存在很多不足之处，比如来自欧洲设备制造商DAHER集团是从事于军民两用机动战术方舱的公司，而这些方舱不仅可以作为军队的临时通信指挥中心，并且在民用方面，在出现了危急情况时，也可用于作为工作站和机动医院。在这个方舱当中还包括了三个体系，其中就有NATO标准方舱以及ISO方舱和可部署的拓展方舱。其可选的附件就包括电磁屏蔽干扰套件以及接地组件等，此外还可以根据实际需要对电源空调等诸多设备比如工作间以及实验室所需要的设备进行整合，有着极大的便利性，由此可以看出在方舱的电路设计上具备太多先进性。
1.2符合人机工程学
而在本文中，主要是针对普遍应用的设计中所存在的不足之处进行更改，这样做的目的就在于改进后的电路外观，更加简洁也更加优化，在提高工作效率的同时也节约了有限空间。如今这套方案已经用于某些方舱的配电设计中，也取得了比较好的效果。
.png)

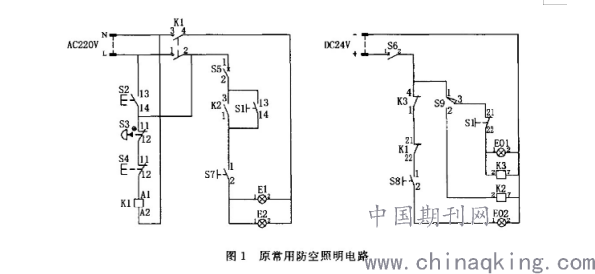

通过图1和图2的对比分析可以看出，改进设计只是对直流电路部分作出了较大改动，并且也符合人机工程学易于理解。其中有一处是将S1设计的门控形成开关S9的前级，采用这样的设计方案更为直观，同时也更加符合人的正常使用思维，显得更加简洁也提高了安全性。比如先由防控开关S1手动控制是否进行防控,接下来再由门控形成开关S9控制后级负载的通断,这样也就能够更加快速的实现正常照明与防空照明之间的切换，并且在电路的布局上给人的感觉没有那么杂乱更加直观易于理解，在后期出现了问题也易于修复。
1.3为配电箱节约空间
此外，改进后不仅提高了可靠性，同时也节省了变相的部分空间。由于更改后是去掉了继电器K3，但是通过上图可以看出，在防空开关S1处增加了一对开闭点。因此就提高了防空的时效性，只需要通过继电器K2就能够实现正常照明与防空照明之间的自动切换，这就为配电箱底座内部节约了有限的空间，同时更为重要的一点就在于在原来防空照明的电路当中，无论是否需要进行防空，只要电路处于供电工作状态那么舱门就保持关闭，而继电器K2就会吸合并且一直是处于工作状态，缩短了继电器K2使用时间提高了工作效率。但是改进后的电路中，可以延长K2的使用时间提升了整个电路的稳定性。从整体来看，这样的设计不仅充分考虑到电路的实际运行，并且也有利于提升想做内部空间，避免出现过多的拥挤防止温度升高产生的火灾等事故。
1.4具备较好的再设计基础，易于拓展
在方舱防空照明电路设计当中，有很多新问题会会不断的出现，因此这就需要设计人员更加细心的应对未知的困难。因此出现新的问题，就需要对整个电路进行再设计改进所出现的新问题。比如说舱门增多以及舱内灯的总容量太大，就会导致改变现有电路设计，或者是用户因为自身需求提出更高的要求等等。

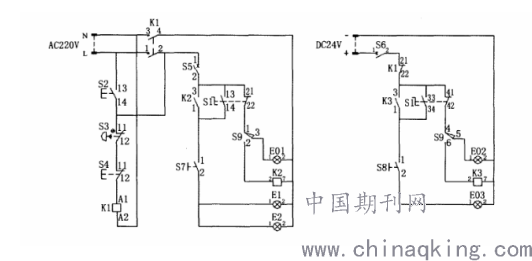

两个舱门的防空照明电路图
.png)
假如某个方舱存在多个门，那么在防空照明设计中就需要考虑诸多。此外有的方舱装备要求交流防空照明电路与直流防空电路之间要实现全部独立，因此在实现交流供电时只能够实现单项工作，也就是交流照明灯与防空灯之间实现自动切换，但是直流照明防空系统却不能够进入工作状态。而在这之前常用的是交流电控制正常交流照明，直流电控制正常应急照明和防空照明，而在改进过后就可以实现门门兼顾提升效率。假如一个方舱存在多个门，那么在进行防空照明设计中就需要兼顾诸多因素，同时还需要解决产生出的新问题。

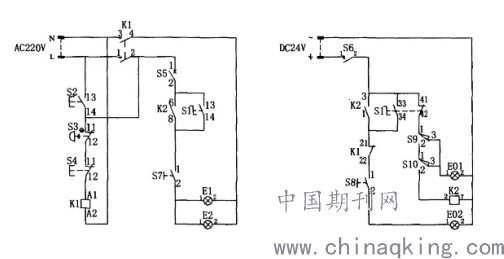

独立控制的交流防空照明电路与直流防空照明电路图如下：
.png)
结束语：本文按照防空照明电路的改进设计进行解析，虽然原理浅显易懂，但由于防空开关，S1控制是否防空，接下来再由门控形成开关及继电器联合控制正常照明与防空照明之间的自动切换。虽然在电路设计当中会有很多新问题新困难出现，但是作为设计者还是需要根据实际情况灵活应对，尽可能的实现相关功能。也希望设计者能够学习和借鉴国外的先进设计理念，实现“借他山之石，琢本山之玉”。除此以外，我国也需要在基础材料学上得到创新和发展，争取追赶国际先进水平。
参考文献
[1]李林萍, 王旭辉. 方舱防空照明电路的改进设计探讨[J]. 方舱与地面设备, 2008, 000(002):10-12.
[2]王建宇, 潘庭发, 李宏. 一种方舱内新型照明控制电路:, 2014.
[3]段涛, 刘文霞, 王艳. 汽车蓄电池供电应急照明灯的灯火管制电路:.
[4]曾晓彦. 高压输电线路电气设计的问题及改进策略探讨[J]. 科技视界, 2017, No.220(34):180-180.
[5]刘芳,尹朝辉,王兵.模块化数据方舱在新型数据中心的应用[J].信息通信,2015(01):68-70.
