陈兆安 郑晓利 李健
（西安长庆科技工程有限责任公司 陕西 西安 710018）
摘要：本文从油气田一体化集成装置功能介绍、运维模式等方面进行介绍，设计研究了一体化集成装置远程监测诊断系统，提高了售后服务水平，且掌握了装置的运行情况，为装置的优化设计提供了数据支撑。
关键词：一体化集成装置；远程监测诊断。
1 一体化集成装置应用概述
随着油气田勘探开发和地面建设逐渐向偏、远、散、小和低渗透油气田发展，地面工程的优化简化显得越来越重要，一体化集成装置的研制与应用是地面工程优化简化的一个重要手段。一体化集成装置是指将应用于油气田地面生产的设施，与油气田地面工程的建设规模和工艺流程的优化简化相结合，将机械、电子、自控等技术高度集成，并根据功能目标对各功能单元进行合理配置与布局，自成系统的装置。
油气田一体化集成装置在售出后日常维护一般由用户进行，制造单位一般多是在装置发生故障用户反馈问题后才会进行维修维护等，装置的维护维修时间长，且一般多是在发生故障后才会进行维护，容易影响生产。长庆油田从管理出发，提出了一体化集成装置谁设计、谁制造、谁维护的原则。但装置制造单位一般缺少装置现场运行状态及故障数据，因此制造单位有必要对其所制造的装置进行监测诊断，提前分析装置运行中存在的问题，及时掌握故障状态，提前采购配件合理调配维护人员、提高售后服务水平等。
2 一体化集成装置远程监测诊断系统结构
应用一体化集成装置的站场一般设置有电控一体化集成装置，电控一体化集成装置内设置有PLC控制系统、配电系统、通信系统等，主要完成站场工艺生产监控、设备配电、与作业区SCADA系统通信等功能。其中电控一体化集成装置内已建通信系统主要是与运行单位SCADA系统通信。
一体化集成装置远程监测一体集成装置远程监测采取站场PLC柜内增加4G通信网关，租赁工业云平台、手机APP查看的方式完成。4G网关主要功能是实现从电控一体化集成装置PLC机柜内读取数据，并将数据传回云平台。系统的架构图见图2.1-1。
.png)

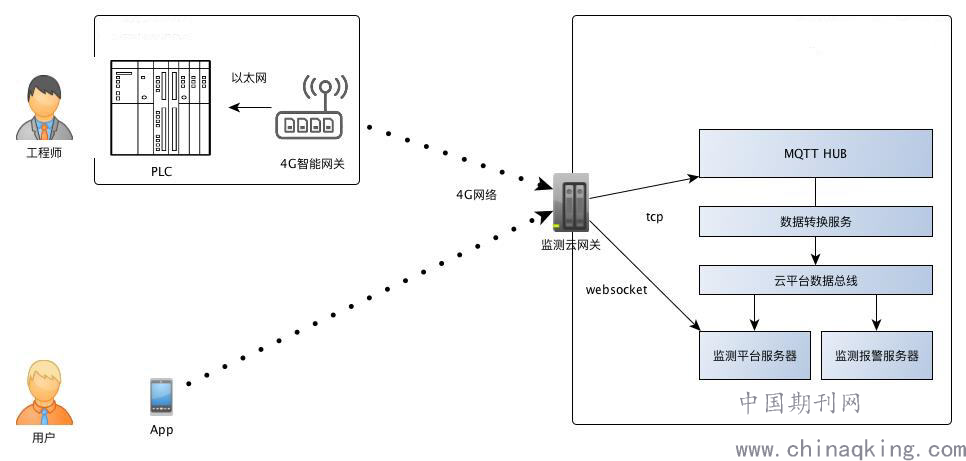

图2-1：系统结构图
3 一体化集成装置诊断研究
故障诊断是对装置运行状态和异常情况作出判断，并根据诊断作出判断为系统故障恢复提供依据。要对系统进行故障诊断，首先必须对其进行检测，在发生故障时，对故障类型、故障部位及原因进行诊断，最终给出解决方案，实现故障恢复。
应用于油气田的一体化集成装置数量多达几十种，本文仅对外输一体化集成装置故障诊断进行描述。
原油外输计量一体化集成装置主要设备包括输油泵2台、计量管路1路、电动阀等，其主要功能是外输原油的增压。
.png)

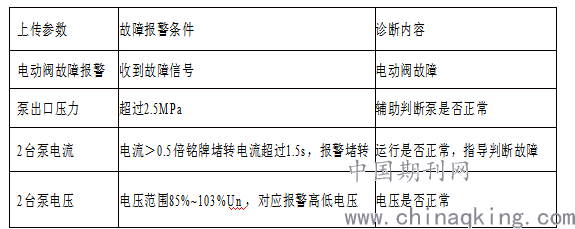

装置主要监测上传参数及监测诊断意义见表3.1
.png)
4 APP开发
APP主要功能是运维人员监测用， App主界面分为动环、事件、地图和设置四个标签页。用户通过滑动可以弹出快速选择菜单，快速选择菜单按照设备所在的站点分组或者按照设备类型分组。用户点击击展开分组后，再次点击即可选择具体的监测站或者设备类型名称。
点击监测站名称或设备类型名称后，快速选择菜单自动收回，App跳转到具体的监测设备列表界面。App主界面的事件标签中可以查看设备产生报警事件，并生成维护维修工单等。
5 结论
通过对一体化集成装置进行远程监测诊断，客户的装置发生故障时，制造单位就可以就近调遣工程师、配送配件，不但提高了服务质量，还极大地节省了服务成本，更节能环保。且制造单位掌握了装置的运行情况，为装置以后的优化设计提供了数据支撑。
参考文献
[1] 张超.电能计量装置远程监测系统的应用,硅谷,2008(024):121-2121
作者介绍：
陈兆安（1982.09.18），籍贯：江苏赣榆;民族：汉族；职称：工程师；研究方向：油气田地面工程仪表自动化系统设计、一体化集成装置研发；单位：西安长庆科技工程有限责任公司
