中国建筑第八工程局有限公司 北京 100000
摘要：随着建筑工程技术的发展，人们对于混凝土质量要求越来越高，特别是模板拆除后混凝土的观感，一直是质量检查的控制要点。为了提高混凝土的质量，我项目采用“方圆扣+透明模板”体系，在模板材料和加固方式两部分进行创新应用。新体系有刚度高、可视化特点，减少常规梁柱对拉螺栓穿孔、浇筑振捣不密实的部位就形成了蜂窝、麻面、烂根和孔洞现象，提高混凝土强度及观感质量。
关键词：混凝土观感；刚度大；透明；可视化；
New technology to improve the visual quality of concrete of frame structure
Gao Jian，Cong Li，Ji Liu Yu
（China Construction Eighth Engineering Division.Corp.Ltd）
Abstract：With the development of construction engineering technology，people have higher and higher requirements for concrete quality，especially the concrete appearance after the removal of formwork has always been the key point of quality inspection.In order to improve the quality of concrete，our project adopts the system of "square and square buckle and transparent formwork" to make innovative applications in formwork materials and reinforcement methods.The new system has the characteristics of high rigidity and visualization，which can reduce the phenomenon of honeycomb，pitted surface，rotten root and hole formed in the parts where the conventional beam and column are not close to the drawing bolts，and improve the strength and visual quality of concrete.
Key words：Concrete appearance；Stiffness；Transparent；Visualization；
1 引言
为了更好满足混凝土成型质量要求，我项目实施应用一种“方圆扣+透明模板”体系。它是利用方圆扣、方钢管、PVC透明模板、楔形固定销组成模板及加固体系，有效减少梁柱对拉螺栓孔及墙柱根部混凝土浇筑不密实、烂根、蜂窝等的质量问题。
2 工程概况
北京大学第一医院城南院区工程位于北京市大兴区大兴新城0206街区1901-1907地块。为框架剪力墙结构，建筑规模合计216100㎡，其中地下面积71500m²、地上面积144600m²。医疗综合楼地下两层、地上五层，住院区地上十四层，建筑高度57.54m。教学行政楼地下两层，地下一层夹层，地上五层，建筑高度22.65m。主要梁尺寸为850mm×850mm、700mm×700mm等，梁尺寸为400mm×700mm、350mm×700mm等。
3 “方圆扣+透明模板”体系的应用背景及优势
混凝土由骨料和胶凝材料组成，骨料包括石子、砂子，胶凝材料加水形成浆体。施工中，竖向构件的混凝土浇筑时因为落差大，密集的钢筋阻滞、粘接下落混凝土的浆体，极易产生墙柱根部混凝土浇筑不密实的情况。常用的木模板和金属模板因为无法观察到构件内部，混凝土的浇筑和振捣只能靠操作人员的经验，即使根部振捣不到位产生了孔洞，也不能在混凝土浇筑过程中发现，拆模后浇筑振捣不密实的部位就形成了蜂窝、麻面、烂根和孔洞。
新技术通过运用透视率较好、有较高强度的透明pvc板作为竖向构件的根部模板，混凝土浇筑过程中可以透过透明模板实时观察墙柱根部混凝土的密实度情况，有针对性的对不密实部位进行外部敲击振捣，确保墙柱根部混凝土浇筑密实、振捣到位，基本杜绝竖向构件根部混凝土烂根、孔洞、蜂窝麻面等质量问题的发生，确保了竖向构件根部混凝土的密实度。
同时，常规梁柱在模板加固时，普通钢管刚度满足不了要求，为减少涨模的现象往往采用对拉螺栓穿过结构的方式。一旦模板拆除后就会有孔洞产生，影响观感质量和混凝土构件的受力性能。新体系使用后，方圆扣刚度远远满足要求，且无穿孔，确保混凝土成型质量及其受力性能。
4 “方圆扣+透明模板”体系介绍

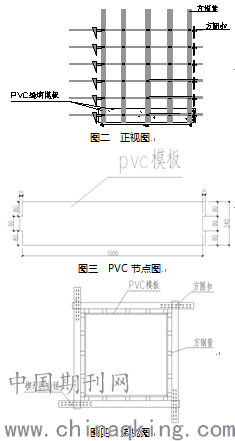

根据混凝土竖向构件模板的尺寸要求，在模板底部用不低于200mm高的透明pvc板（长度、厚度随竖向构件实际尺寸与模板厚度而定）替代原有不透明模板，与原有模板间拼缝严密、不漏浆，并将模板与pvc板固定。pvc板使用榫卯凹槽式方法相互固定，具体见下图。
图五 BIM效果图
5 结束语
“方圆扣+透明模板”体系对于提高混凝土观感意义重大，解决了传统木模板及对拉螺栓加固的弊端，同时提高了模板加固的施工效率。目前在北京大学第一医院城南院区项目应用较好，是一个值得推广的新体系。
参考文献：
[1]中冶建筑研究总院有限公司.GB50661-2011 钢结构焊接规范[S].北京：中国建筑工业出版社，2011.
[2]中国建筑科学研究院.GB50300-2013 建筑工程施工质量验收统一标准[S].北京：中国建筑工业出版社，2014.
