孙江元
山东电力建设第三工程有限公司山东青岛 266100
摘要：在电力系统中，充油式变压器等电气设备都存在发生事故时的火灾隐患，且变压器发生火灾后经济损失大、不易扑救，易造成重大安全事故，因此变压器等电气设备的消防工作一直是电厂消防设计的重点工作。选用何种形式的变压器消防设计，既能做到在预防火灾事故的发生，将事故消灭在萌芽状态，又能做到一旦发生火灾事故，消防设施能快速有效投入，以及经济、日常维护量少。本文通过对一种新型灭火装置排油注氮灭火装置的分析，为变压器的消防设计提供了一种新思路。
关键词 充油式变压器 充氮灭火装置
1 引言
变压器是个体积庞大的充油设备 ,由于短路、过电压等故障引起的内部电弧 ,可能使油温超过燃点 ,并分解出多种可燃气体 ,一旦变压器内部超出允许压力 ,造成油箱泻爆、破裂 ,以致氧气进入 ,遇明火即刻点燃起火 ,造成重大损失和危险。常规变压器的消防设计大多采用 1211卤代烷及二氧化碳灭火设施,也有采用水喷雾消防设计,设计思路都是在发生火灾后的采取的措施，灭火时会污染环境,后者受到供水量限制,都存在一定的缺陷。
排油充氮灭火装置是目前油浸式变压器消防防护和灭火的一种新装置，弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。该装置具有防爆、预防灭火的功能，即为防止火灾危险的产生而开发的成套灭火装置。
2 装置结构简介及原理图
排油注氮变压器灭火装置包括控制部分和灭火部分。灭火部分由灭火柜、注氮管路、排油管路、火灾探测器、断流阀组成；灭火柜包括氮气瓶、减压器、排气阀、单向阀、快速排油阀等；控制部分主要是指控制屏或控制箱。断流阀是利用液体动压力原理，当流量超过给定值时，断流阀自动关闭。排油阀打开排油后，阻断储油柜和变压器油箱，防止储油柜中的油浇到燃烧的火上，加剧火势。

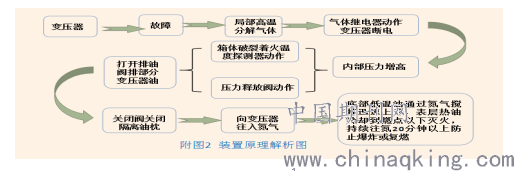

工作原理图如下：
.png)
3 优势及经济效益
此装置基本上不需维护 ,然而为确保装置的正常运行,需要定期对气瓶压力、各继电器功能等进行检查，以确保可用再用。
充氮灭火装置小型、紧凑 ,易于安装 ,土建工作量小,不污染环境 ,无需供水,无地理环境限制,它集火灾探测报警与灭火联在一起 ,将火灾扑灭在初期阶段。弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。同时，该装置成本低，运行管理简单、维护方便，连续监视。具有485通讯接口，符合MODBUS通讯规约，可将监测信息上传至后台。
4 综述
油浸变压器消防的介质和系统型式较多，但以往常规消防设计都是当变压器发生火灾后动作的灭火设施，做不到“预防为主”，而排油注氮装置是一种“预防为主，防消结合”的消防设施。集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火，防止火灾蔓延及复燃，具有广阔的市场前景。
5 参考文献
[1]槽式100MW变压器设计图纸和资料--哈尔滨变压器厂
[2]油浸变压器排油注氮装置技术规程 CECS 187-2005
