隋成果
广西右江水利开发有限责任公司广西南宁530029
摘要：继电器对供电系统的发展将会有重大的影响，随着社会经济的不断发展，电力系统发展的速度也变得越来越快。二次回路系统和继电保护的存在也能够让电力系统更加稳定的运行。二次回路和继电保护对于消除电路隐患和故障也起到非常重要的作用。本文通过分析电厂继电保护二次回路调试技术，希望给专业人士一些参考性意见。
关键词：电厂工作；继电保护；二次回路；调试技术
引言：
继电保护系统一直都在电力系统操作的过程中有着重要的作用。从结构上看，二次回路主要是由继电保护装置和二次回路共同构成的。内部存在的装置一方面能够让电力系统更好地向前运行，还能够在第一时间排除电力系统内部的问题，最终减少安全事故。最终也就能够促进整个电力系统的运行。在实际运行的过程中，只有做好继电保护和调试的工作才是广大电力技术人员需要关注的问题。
1.研究背景
随着科学技术的不断发展，各类先进的技术让电力系统在第一时间朝着数字化和智能化的方向发展。因此，装也人员会对系统内部的安全性和可靠性提出更多的内容。正因为广大继电保护二次回路能够对电力线路和电力设备的建设发挥重要的作用，因此广大人员应该全面进行重视。
目前，二次回路主要由继电器、电器元件和其他不同的线路构成，在关键时刻也能够为电气检修人员提供相应的指示，这样也就能够让他们在第一时间对整个二次回路进行观察，如果一旦出现故障，专业人员则可在第一时间进行判断。实践中如果没有采用合适的方法调试二次回路，则会直接减弱几点保护装置的作用，进而使得电力系统无法正常运行。因此，专业电力技术人员严格按照相关的规范来调试继电保护二次回路，以便最大限度地提升继电保护装置的安全性和可靠性。
2.继电保护二次回路分析
2.1继电保护二次回路技术概念
可以看出，只有让继电保护系统更好地运行，才能够让整个电力系统都有序地运行。但是，整个继电保护系统又主要由继电保护装置和二次回路组成。其中，开关装置、测量装置和信号内容都组成了整个二次回路[1]。在使用的过程中可以借助检测和调节的手段来控制整个电网设备，以便更好地检修和维护设备。

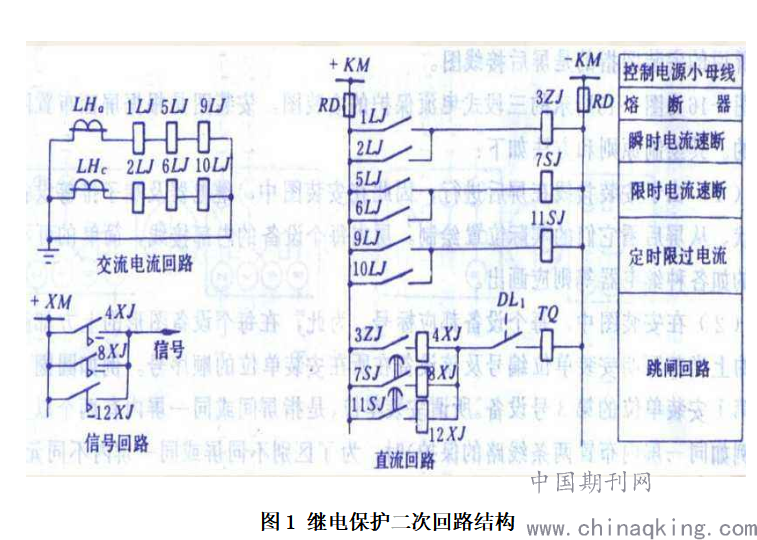

此外，继电保护系统也能够在使用的过程中保证整个电力系统能够更好地运行。如果电厂继电保护二次回路中存在着调试不佳的问题，势必会让电力系统运行的过程变得更加不顺利，最终危害到电力系统的运行。因此，在实际运行的过程中，需要先重视电厂继电保护二次回路的调试，并在之后严格地规范操作的过程。图1显示了继电保护二次回路内部的主要结构。
.png)
2.2继电保护二次回路技术的作用
随着科学技术的不断发展，电力系统朝着智能化的方向不断发展。所以整个系统也必须在将来变得更加可靠。可以看出，继电保护二次回路一直都在建设的过程中扮演着重要的角色，发展到最后势必会让电力线路在更加安全的范围内运行。
继电保护系统可以在一定基础上有效地促进电力系统更好地运行。继电保护系统内部的电气元件和连线能够更好地检验电网运行的情况。有关运行电气的人员需要在不断观察的过程中才能够更好地判断整个故障[2]。但是如果在继电保护的过程中存在着调试或者安装不当的现象，则会在短时间内降低继电保护装置实际的作用，最终也就不能够让整个电力系统更好地运行。在实际运行的过程中，专业的电力技术人员先要做好相应的调试工作，之后再严格地按照一定的规范来执行。最终也才能够让整个系统变得更加安全。
3.继电保护二次回路的结构
目前，整个继电保护二次回路主要由如下几个部分构成：
3.1测量回路
整个测量回路主要是由电压回路和电流回路共同组成。但是在诸多主要的电流回路内部，各种类型的电气设备都会运用串联的方法来有效地联系在一起，并在之后发挥更大的作用。在实际操作的过程中，计量过程和保护测量的过程将会对互感器的精度提出不同的要求。在实际使用的过程中，二者都会配置有属于自己的互感器。前者主要是以串联的方式来连接电流表和电度表，后者则可以通过串联的方式来连接继电器和电流表。
3.2信号回路
主要的信号回路由如下三类信号组成：常见的开关运行信号可以由分闸信号灯和合闸信号灯组成。如果没有经过对应的接线，则不能够直接和电源相互连接。如果采用微机直接保护变电站，专业人员则应该在第一时间取消对应的接线。因此，专业人员可以让信号灯的正极直接和正电源相互连接[3]。第二，事故信号。其中，事故跳闸信号可以借助不对应的接线和母线直接相连可以在第一时间将合适的信号传递给中央系统。更可以借助专业的继电器信号来预告事故。第三，如果先在系统内部设定了值班室，专业人员则可以在第一时间采用声光结合的方式报警。如果可以直接将综自化系统来发挥作用，根本也不需要在设计的过程中直接植入信号系统。
4.继电保护二次回路技术的特点
继电保护技术一直都在变电站中发挥重要的作用。在使用的过程中就能够全面地对故障进行检测。在实际使用的过程中也可以将故障从线路中隔离开来，之后才能够整个区域正常地运行。在使用的过程中一定要让整个继电保护器发挥速动性、灵敏性和其他多种特点。
4.1选择性
如果变电站内部的电气设备使用不当，自然会出现短路的故障。在使用的过程中则需要选择性地切除设备内部的故障[4]。如果保护器或者断路器出现拒动的现象，则应该让相邻的保护装置完成切除的动作。
4.2速动性
如果保护装置在第一时间出现了故障，专业的人员需要在第一时间切除所有的部件，这样才能够直接缩小故障影响的范围。不仅能够让设备运行的时间变得更加短，还能够降低设备受到损害的程度。在实际运行的过程中自然也就能够让整个变电站更好地运行。
4.3可靠性
继电保护装置其实是变电站中最为重要的组成部分，在使用的过程中会让整个变电站发挥更大的保护作用[5]。因此，专业人员一定要让继电保护装置本身变得更加可靠。千万不能够出现不良的现象。
4.4灵敏性
在该特点的背景下，继电保护装置会有一定的反应能力。如果在该保护的范围内出现了一些故障，无论短路点的位置和类型如何变化，继电保护装置需要在第一时间做出正确的反应内容。只有这样才能够保证整个变电站都能够稳定地运行。
5.电厂继电保护二次回路调试技术分析
5.1调试之前的准备工作
5.1.1逻辑调试
逻辑调试为继电调试过程中非常重要的一个环节。在实际调试的过程中，一定要让专业的人员先分析电力系统运行的规律，才能够让整个设备都能够更好地工作。而在经过分析之后，自然就能够让决策的过程变得更加顺利。
5.1.2测量
在实际测量的过程中，需要先对整个保护设备内部的电气参数进行全面地测量。之后再全面地记录整体的数据。
5.1.3其他事项
调试人员需要在变电站进行二次调试的过程中做好如下的调试工作：全面了解站内的安装、功能和控制方式等多个方面的内容。不仅需要全面检查主线运行的方式，才能够让整个回路更好地运行。此外，专业人员需要先分析广大设备的外观，并分析其是否存在损伤的情况。如果确定检查的细节都符合要求，则应该逐一上电，并观察后续反应的情况。如果在反应的过程中未出现异常情况。专业人员则应该在第一时间进行处理。等到所有设备都连接好之后则应该在第一时间进行调试。
5.2调试技术要点
在操作的过程中，可以将变电站内部二次回路的调试工作分为如下几个方面：
5.2.1电缆连接
先检查控制开关和指示灯所存在的位置。如果指示灯在操作的过程中没有全部亮起，或者直接在短时间内熄灭的话，专业人员则应该在第一时间先关闭电源本身，并在之后排查出对应的原因，并采用合适的方法来处理故障。如果对应的指示灯已经全面恢复正常。相关人员则应该按照规定来控制信号灯内部的回路，并全面地进行调试。只有有效地对智能终端箱内部的设备进行全面地检查，自然就能够看到其内部的内部的回路是否能够有效地发挥作用。在实际调试电缆内部存在的信号之后，专业人员可以在分析事故之后预测之后发展的趋势。
5.2.2电动机联锁回路
应该先在第一时间选择电动机开关设备的位置，然后才能够对回路进行全面地调试。如果电动机上确实不存在试验性的开关，则应该在第一时间就直接拆开电缆接头的位置。更应该通过做好相关的防护措施来避免将助推器推入工作的位置。
在实际操作的过程中，注意先对电动机内部的控制回路进行有效地检查，争取在第一时间检测动作的灵敏程度。在实际进行联锁程序操作的过程中，注意先断开第一台电动机内部的断路器，并注意分析电动机断路器是否能够按照一定的顺序跳闸[6]。注意先将所有的断路器全部合上，之后再直接跳开第二台电动机内部的断路器。在实验的过程中，可以选用合适的方式来逐级进行实验，以便确认其联锁回路是否能够正常运行。
5.2.3功能调试
注意从如下几个方面进行调试，以便让变电站二次回路内部的功能保持正常。注意先有效地检查断路器、主变接头和电闸。如果所有的装置都已经具备同期的功能，则应该在第一时间找到母线和侧电压的基准点。
在实际监测的过程中，先可以对内部的监测功能进行调试，之后再按照对应的监控体制来核对相关的数据。在系统投入正式运营之前，也应该全方位地进行检查。注意全面对SOE量、模拟量、遥控断路器和其他部位进行检查。最后再对报警器和打印的功能进行检查。注意观察整个系统是否能够正常地运行。
5.2.4开关量
在操作的过程中注意全面对刀闸和断路器进行检查，看其是否能够更好地运行。如果运行的情况和实际的现象不相符合，则应该让专业人员在第一时间检查原因。并采用合适的方法来处理有关的故障。一般而言，如果刀闸内部额辅助点和常用的开关不相互接合。则需要在第一时间消除相关的问题。在检查完后台运行系统内部的信号之后，再全面地调整开关量。这样才能够让整个变电站系统更好地运行。
5.2.5远动功能调试
通过重点关注电度量和遥控量等相关的数据来直接调试远动功能，也只有这样才能够保证其原本的内容和调度端的数据能够保持一致。如果有必要，更需要在分析数据库内部的数据之后直接进行调试。
6.调试收尾阶段
在调试结束之后，专业人员需要先分析操作过程中产生的诸多问题，并在之后做好数据备份的工作，并在之后备份好有关的数据。一直坚持到最后，综合自动化变电站的调试工作就会直接结束。注意在调试的过程中全面做好继电保护检验的工作。最后再严格地控制专业验收、材料提交、设备维护和运行验收等诸多方面的问题。等到整个过程都确定之后，再全面地完成接线、压板和其他各个环节的工作。等到所有环节都顺利实施之后，就可以让专业人员签单验收。
7.提高继电保护工作的质量措施
常规情况下，可以采用如下几点措施来提升继电保护工作的质量。
7.1全面提升继电保护设备的工艺质量
当将继电保护设备引入企业生产的过程中后，专业人员需要先完善合适的生产工艺，并全面控制生产的质量。也可以在比较员工和供应商之后，挑选真正合适的配件。在进行生产的过程中，专业的工作人员还需要检查各类其他设备，并有效地保证所有设备的质量。防止在生产的过程中出现不合格的零件。广大电力工作人员更需要选择售后服务真正到位的厂家来更好地推进继电保护
7.2全面建立健全监管机制
在实际进行继电保护工作的过程中，需要全面建立和健全监督机制。主要包括如下几个步骤：第一，专业的工作人员需要先检查设备的外部，这样才能够保证设备的外壳没有出现磨损的现象[7]。对继电保护设备更需要进行全面地检查，从而保证其能够被正常使用。第二，工作人员要全面检查继电保护装置内部的感应设备。第三，在实际检查和检验的过程中，争取能够全面检查所有设备，以便确认开关和板材之间的位置是否正常。
7.3加强二次回路设计
在设计继电保护设备的过程中，工作人员可以先简化二次回路，并对内部进行运行管理。更可以在运行的过程中通过统计相关的数据和工作经验来让设备都能够平稳地运行。之后也就能够让继电保护工作都更好地运行。并在之后提升继电保护工作的质量
8.结束语
综上所述，电厂继电保护二次回路调试将会发挥非常重要的现实意义。因此，我们应该在充分认识到这一点的基础上直接采用有效的技术来规范继电保护内部的二次回路调试。只有对内部存在的问题有效地进行处理才能够最终减少故障和隐患，并让继电保护系统更好地服务于整个电力系统。
参考文献：
[1] 吴飞．变电站二次回路及继电保护调试技术措施分析［J］ ．中国设备工程， 2019( 04) : 214-216
[2] 赖碧云．电厂继电保护二次回路的调试技术分析［J］ ．中国新技术新产品， 2016( 24) : 53-54
[3] 胡娟姬 . 电厂继电保护二次回路常见运行故障分析处理及预防 [J].技术与市场 , 2018(7):139-140
[4] 党煜 .继电保护电气二次回路隐患排查过程探讨 [J].科技资讯 ,2017(36).
[5] 王广耀．电厂继电保护二次回路的调试技术分析［J］ ．低碳世界， 2017( 12) : 53-54
[6] 逯志辉.继电保护二次回路调试工作探究[J].能源与节能，2016(5):139-143
[7] 徐珊.关于开关检修工作中二次回路隔离的探讨[J].河南电力，2018(5):196-204
