罗海生
国家电投集团青海黄河电力技术有限责任公司 青海西宁 810000
摘要：水轮发电机组振动是机组运行中一种非常有害的现象，严重威胁着机组的安全运行。现以李家峡水电站1号机组为例，进行动平衡试验，查找不平衡点，进行加试重块配重，以改善机组振动和摆度过大的问题。
引言：
李家峡水电站1号机组B修结束后，对机组进行动平衡试验，对发电机转子是否存在动平衡故障进行测试，如机组存在转子动平衡则对机组进行配重。
1水电站发电机组

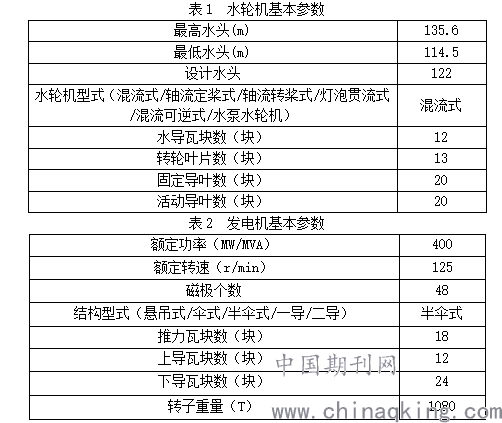

1.1机组参数
.png)

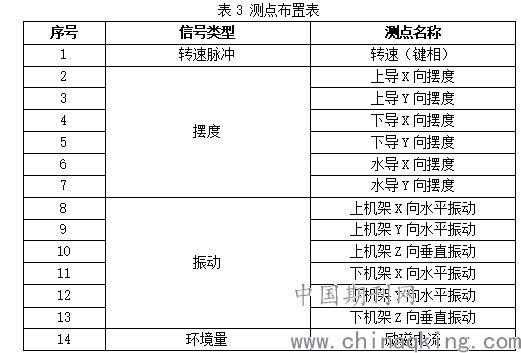

1.2测点布置表
.png)
1.3引用标准
1.3.1报告中依据的标准均采用现场现行标准。
1.3.2在现场无现行标准时，依据下列国家标准或行业标准：
a)振摆压力测试标准GB/T 17189：《水力机械振动和脉动现场测试规程》；
b)振动评价标准GB/T 6075.5：《在非旋转部件上测量和评价机器的机械振动》第5部分：水力发电厂和泵站机组
c)大轴摆度评价标准GB/T 11348.5-200：《旋转机械转轴径向振动的测量和评定》第5部分：水力发电厂和泵站机组
1.3.3《GBT 8564 水轮发电机组安装技术规范》
1.4试验时间
本次报告引用数据的时间段为2018年12月23日。
2试验概述
2.1试验目的
对1号机B修后的振摆数据进行评价，查看振摆是否超标，若超标由质量不平衡引起，则需对机组进行配重。
2.2试验内容
试验分为两大部分内容：变转速试验和变励磁试验。
2.3试验工况
2.3.1变转速试验：
机组自动开机至机组空转，手动调节调速器改变机组转速，试验工况分别为100%Ne、90%Ne、80%Ne、70%Ne、60%Ne、50% Ne，每个工况点停留3~5分钟，录取试验数据；
机组从50%Ne手动调节至机组空转，自动停机。
2.3.2变励磁试验：
机组自动开机至空转，手动调节机组励磁电流，试验工况为空转、30%Ue、50%Ue、70%Ue、90%Ue、100%Ue；
机组从100%Ue自动停机。
2.4传感器安装
2.5.1上导摆度传感器用支架粘接在上导轴承盖板+X方向和-Y方向，电缆通过上端罩进人孔引至发电机层，与数据采集器连接。
2.5.2下导摆度传感器用支架粘接在下导轴承盖板+X方向和-Y方向，电缆通过下机架、风洞、引至发电机层，与数据采集器连接。
2.5.3水导摆度传感器用支架粘接在水导轴承盖板+X方向和-Y方向，电缆通过水车室、吊物孔，引至发电机层与数据采集器连接。
2.5.4键相传感器用支架安装在上导轴承盖板+X方向，引出线与2.6.1相同。
2.5.5上机架振动传感器用磁力表座分别安装在上机架腿+X方向、-Y方向、+Z方向，电缆通过上机架、风洞、引至发电机层，与数据采集器连接。
2.5.6下机架振动传感器用磁力表座分别安装在下机架腿+X方向、-Y方向、+Z方向，电缆引出与2.6.2相同。
3机组振动测试结果分析和处理
3.1由质量不平衡导致的上机架振动为 27 μm;配重方位(失重角)为: 由键相块位置逆时针转动 253.4 °处；由质量不平衡导致的下机架振动为 29 μm；配重方位(失重角)为: 由键相块位置逆时针转动 16.4 °处。
结论: 质量不平衡对机组上机架振动及下机架振动影响有限，机组无需配重。
3.2变励磁试验

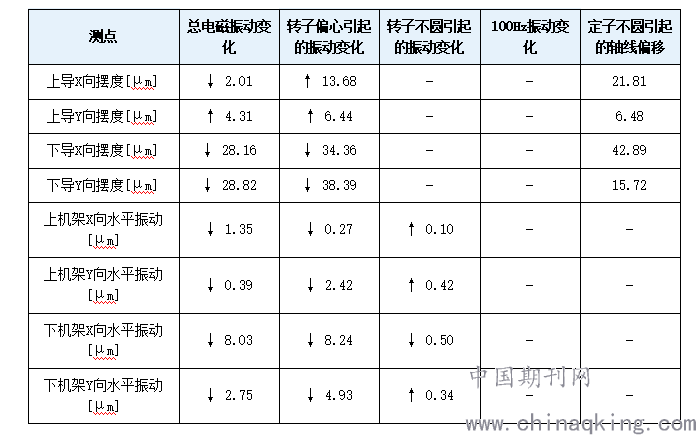

加励磁过程各振因对比表如下表所示：
.png)
结论：磁拉力不平衡使机组振摆数值整体有变小的趋势。
4动平衡试验总结结论
通过机组变转速试验和变励磁试验数据分析可以看出，在整个试验过程中，机组上导摆度、上机架水平振动、下导摆度、下机架水平振动无超标现象，且机组动平衡影响量并未超过限值，机组无需配重。
参考文献：
[1]郭晓宁.涔天河水电站1号机组动平衡试验[J].水电站机电技术,2020,43(02):12-15.
[2李保奎,赵世帅.轮胎动平衡试验机下轮辋外部编码器应用浅析[J].橡塑技术与装备,2019,45(19):52-57.
[3]王小建,肖先照.抽水蓄能机组动平衡试验及振摆特性[J].大电机技术,2019(02):59-62.
