戴俊雄
（云南电力技术有责任公司 650000）
摘 要 ：继电保护装置在检修维护时时常发生保护误动事件，给继电保护正常运行带来影响，从而直接影响电网的运行及供电的可靠性。本文通过一起线路保护误动跳闸事件进行分析，并列举了解决措施，对电站类似问题具有指导借鉴作用。
关键字：线路保护，分析，安全措施
前言
某500kV变电站接线方式为4/3接线。其甲线的线路保护的电流取自甲线两侧断路器5422及5423CT的和电流如图1。
图1.某站主接线图（部分）
1.事件经过
某日，图2为检修前做的二次安全措施。5422断路器CT更换完毕，并完成充电工作，准备恢复5423断路器的电流回路，进行带负荷检测。检修人员在未进行任何安全措施的情况下直接恢复了电流连接片。当接入A相电流后甲线保护差动动作保护跳闸，跳开了运行的5422、5423断路器。
2.事件分析
2.1保护动作过程
经检查，由于PCS931保护柜电流接地线未拆除，汇控柜临时又增加了一组接地线。由于两点间有电位差，当A411-1接入时，经过保护装置，再经过接地线回到CT侧形成了一个新的回路，并与5423断路器的电流叠加，使得甲线保护装置的差流达到了门槛值（Icdqd=0.42A），从而甲线保护差动动作，跳开运行设备。如图2.所示。
.png)

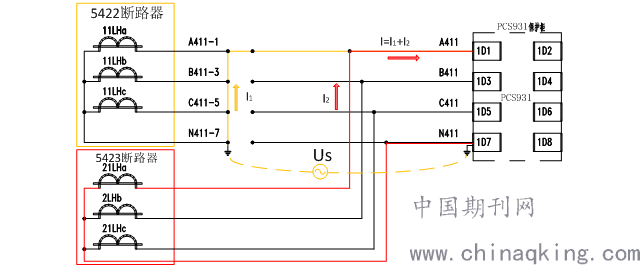

图2.甲线线路保护电流及现场安全措施示意图
2.2动作原因分析
检修人员认为电流回路已经在5422断路器汇控中短接，此时接入划片连接时电流不会流入甲线线路保护装置。然而此时现场的安全措施已经发生了改变，新增加了临时接地线，检修人员忽略了电流可以通过二次接地网形成了新的回路。从而导致了此次事故的发生。
3.提出相应解决措施
就本次事例我提出了以下安全措施实施思路。首先由于电流回路在执行安全措施时发生了改变，需要在接入电流回路前，对整体的电流回路进行梳理分析，绘制出简单的电流回路，把现场电流接线如实地分析清楚。
其次，分析完回路后，列出风险制定出详细的对应措施，先后执行的顺序。
为此本例提出了安全措施：
1）先退出甲线主一保护的功能及出口。此目的为了防止回路在打开短接片时出现的不平衡电流引起保护的误动。
2）恢复甲线主一保护的电流回路，其顺序为先拆除保护柜的接地线，然后接入断开回路，最后打开短接片，同时在甲线线路保护装置观察采样电流的情况。
此步骤顺序非常重要，防止多点接点产生新的回路，并同过观察装置采样电流，防止短接片拆除不完全的情况。
3）待甲线线路主一保护带负荷测试，并绘制六角图，判断电流恢复正确后，甲线线路主一保护再投入运行。此目的是带负荷测试绘制六角图可以看出电流相位幅值及极性的正确性，可以判断出5422电流恢复后是否正确。
4）甲线主二保护参照主一保护流程执行。
3.结束语
继电保护二次回路检修时经常会采取临时的安全措施，在恢复的时候造成了新的风险，如何正确识别风险是继电保护检修工作安全可靠的前提。本文就是典型的CT回路临时的安全措施却通过接地网形成新的回路导致的误动事件，为此提出了正确的安全措施，能对CT带电作业时有提醒及借鉴的作用。
参考文献
1.《南方电网继电保护、安全自动装置及其二次回路工作安全技术措施单管理要求（试行版）》
2. DL/T 995-2016《继电保护和电网安全自动装置检验规程》
3.GB/T 7261-2016《继电保护和安全自动装置基本试验方法》
