库瓦尼西·卡热曼
国网新疆阿勒泰供电公司变电运维中心 新疆 阿勒泰 836500
摘要：随着社会经济和科学技术的发展，客户对供电的可靠性的要求也在逐渐攀升，稳定的供电可以保障人们的生活生产安全，并且提升客户的满意度。在电力系统中，主变压器是一个重要的组成部分，其设备的安全运行是保障电网稳定的前提。一旦主变压器运行出现故障，会对电网的造成很大的安全隐患。在主变压器运行过程中，电压和电流要维持在额定标准范围内，一旦超过标准，就会出现供电设备故障现象，严重的甚至会发生安全事故，所以对于有载调压开关的检修，相关部门应当予以重视，从而确保供电设备的正常运行。
关键词：主变压器；有栽调压开关；运维；检修
引言
有载调压变压器是一种可以带负荷调压的电力变压器，实现这一功能主要是基于有载调压装置，当系统电压波动时，有载调压装置可以根据控制系统的指令动作，对电压进行调整，确保电压稳定，在负载运行中完成分接电压切换。有载分接开关分为组合式和复合式两大类，主要包括触头部分（动、静触头）、机械传动部分以及电气控制部分。
1.概述

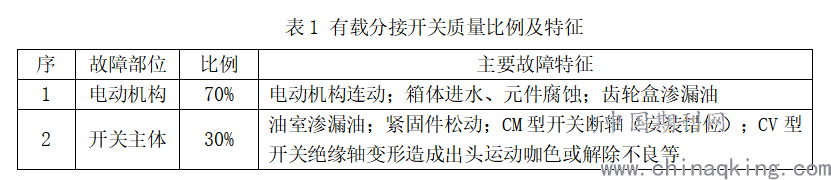

有载分接开关可以在变压器带有负载的运行状态下改变分接位置，达到不停电改变变压比调整运行电压的目的。它由分接选择器和切换开关两部分组成，由统一的电动操作机构控制和协调工作。从分接开关历年事故统计分析中知道，分接开关故障大体分为两大部分：其中，由于分接开关质量不良引起故障占52％，用户（变压器厂、电建公司、供电局）使用不当引起故障占48％。
.png)
2.主变压器有载调压开关的检修内容
有载调压开关是有载调压变压器的一部分．当变压器出现主变带负荷时，就会通过转换分接位置以达到切换调压达到目的．这个转换过程就是调压开关在起作用，可以达到变压效果，但是又不需要切除电网中的变压器。控制有载调压变压器内部核心的部件是有载分接开关，与之相配合的是分接选择器。在主变压器投运之前，需要对主变压器有载调压开关进行检修，主要检修内容：有载调压开关的型号、厂家、日期；有载调压开关的外表是否存在漏油情况，有载调压开关的每个部件螺栓是否已经拧紧；详细测量每个档位的直流电阻值。并且将测量数据同出厂值进行对比：对于分接开关档位，要详细测量每一个档位的过度电阻值．与标准值的正负偏差值不可以高于10％；同时还要检测气体继电器，对其中的轻瓦斯信号回路和重瓦斯信号回路都要进行检查，查看其是否正常…。在确保以上检修内容都正常后，开始进入投运，然后要定期对载调压开关的吊芯进行检修。
3.主变压器有载调压开关运维检修案例
3.1事件经过
8 月 6 日，某公司运维人员在巡视某110 kV 变电站2 号主变压器时发现主变压器有滴油的情况，立即汇报调控中心及运维检修部相关领导。运维检修人员到达变电站对2号主变压器进行外观检察发现，变压器油从变压器有载调压分接开关油枕滴下，并且该油枕油标显示是满格，已经超过正常运行标准。考虑到当时正是高温天气，变压器油会有热膨胀的情况，运维检修人员在8月9日办理第二种工作票，对2号主变压器进行了放油，使有载调压分接开关油枕油位回落至规定位置。
9月9日，运维人员再次汇报该变电站2号主变压器渗油，变压器油依然是从有载调压分接开关油枕溢出，且2号主变压器器身油位有下降情况。运维检修人员判断2号主变压器有载调压分接开关内部渗油，2号主变压器器身油渗入到有载调压分接开关油室内，导致有载调压分接开关油位上升，变压器油从有载调压分接开关油枕处渗出滴下。因联系不上原变压器厂家（原厂家停产），只好联系了一家有载调压分接开关厂家派技术人员来现场指导检修工作。通过对有载调压分接开关进行吊芯检查，厂家技术人员根据经验在有载调压分接开关油箱底部加装了一个密封垫，密封垫用抱箍扎紧，先让2号主变压器运行观察一段时间。在随后的运行中，运维人员巡视发现 2 号主变压器依然有渗油且主变压器器身油位有明显下降的情况。
运维人员分别在次年6月2日和7月10日对2号主变压器进行了2次补充变压器油的工作，这说明2号主变压器有载调压分接开关渗油没有得到解决。2 号主变压器有载调压分接开关长时间渗油、变压器本体油位下降已经影响了电网的安全运行，在找不到更好的办法彻底解决这一难题的情况下，公司运维检修部于次年11月21日安排运维检修人员办理工作票对2号主变压器有载调压分接开关进行了整体更换。更换有载调压分接开关后，运维检修人员为保障2号主变压器安全运行对其进行了滤油工作。11月22日，绝缘油溶解气体分析报告显示各项指标合格，2号主变压器恢复正常运行至今。
3.2原因分析及暴露出的问题
原因分析：运维检修人员通过将有载调压分接开关吊出来观察发现，油室底部有渗油的现象，有载调压分接开关油室内油的压力小于变压器本体内油的压力，导致变压器本体内的油渗入有载调压分接开关油室内。长时间的渗入使有载调压分接开关油室内油位升高，油从有载调压分接开关油枕渗出，在变压器器身出现油滴。在当年9月9日进行的有载调压分接开关检修工作中，采用了对有载调压分接开关底部增加密封垫的方法处理，但是渗油依然出现。因有载调压分接开关油室底部渗油没有彻底有效的处理方法，所以只有整体更换有载调压分接开关。
暴露问题：变压器生产厂家制造生产存在缺陷，所选用的原材料、组部件质量管控不严格，生产工艺控制不严格。同时也暴露出生产厂家对生产质量把关不严，对上游厂商的质量管控不到位。
3.3防范措施
（1）设备管理单位在变压器运行中，当观察到有载调压分接开关油枕油位与变压器本体储油柜油位异常，尤其是有载调压分接开关油位指示升高同时变压器本体油位降低时，应考虑是绝缘油内渗。定期进行主变压器油色谱分析，如氢、乙炔和总炔含量超标严重也应考虑绝缘油的内渗，并尽快停电检修。
（2）设备采购过程中，严把供应商准入关。对关键、重要原材料在供应商定点时，充分重视、吸收、采纳技术、生产部门的意见，选择有资质信誉好的供应商。变压器供应商数量多，管理水平参差不齐，应要求供应商加强工艺管控，严格按照图纸、标准、工艺文件和技术协议的要求进行生产。同时，应要求供应商加强对上游厂商的质量管控，完善进厂检验规范，并严格执行，保存相关记录以确保可追溯。
4.结束语
随着科技的进步，变电检修技术也得到了逐步提高，避免有载调压开关故障的措施有很多种，在此只对其中一部分进行了论述，运维管理部门只有制定合理的检修运维计划，根据电网运行需要选购适用的有载调压开关，是保证电网安全运行的保障，也是减少有载调压开关故障率的有效措施，总之，供电企业依据供电区域的供电性质，选择合理、质量合格的有载调压分接开关是减少故障发生的关键，科学管理、正确维护是减少有载调压开关事故的有效手段。
参考文献：
[1]闫超，阎昆.电力变压器有载调压开关故障实例分析[J].机电信息，2014，36：67.
