王蛟 李世龙
国网湘潭供电公司 湖南 湘潭 411100
摘 要：一直以来，配电网低电压问题缺乏到台区到户的分析工具和拓扑展示界面，故导致原因剖析不确切或过于片面。一套行之有效的台区低电压智能决策分析模型不仅可以有力支撑管理人员决策，同时能促进低电压治理时的精准投资。本文利用采集系统关口、用户的小时级电流、电压的大数据分析引发低电压的判定约束梳理出电压病因，同时通过和GIS系统图模的结合，通过系统模拟出变、线、户的电压、负荷变化时间关系，低电压户与户，户与台区的距离关系，线路线径的理论值等。最终建立一个台区与客户用电动态分析程序，有针对性的提供诊断报告和整改建议。
关键词：智能决策分析；低电压治理；GIS系统图模；诊断报告
一、 背景及要因分析
低电压的治理可以极大的解决居民电气化过程中遇到的“带不起”、“用不了”的问题，既能满足客户用电需求，带动公司售电量的快速增长，也可以有效改善居民的用电体验，保障民生和发展需要。但在治理和分析过程中存在以下几方面的问题：一是数据采集缺乏支撑。数据获取量少，窄带通讯模块通过协议拓展后才能基本实现四个点采集，且大部分台区电压四个点数据采集不全，导致低电压数据有遗漏，分析不完善。往往是通过用户投诉、反馈才知道存在低电压问题。二是信息整合度不够，大数据分析工具缺失。低电压问题形成受很多因素影响，需要排查分析多个因子，涉及到具体问题时，现有系统中的台区、客户信息、地理位置、线径等未有效聚合，同时大部分分析人员水平存在差距，不能最快找到精益、有效的整改措施，从而导致低电压解决拖延，甚至误以网改、变压器新增布点等方式解决，造成大量的投资浪费。三是原有系统分析与实际有偏差。数据清洗、筛选粗糙，用户电压低于规定阀值时均被计为低电压次数，造成低电压现状与现场实际存在一定的偏差。
二、目标及整体思路
目前，湘潭公司通过数字化建设，已基本完成HPLC台区全覆盖，实现了电压、电流小时级数据采集，高频数据采集成功率98.85%，为低电压精准分析提供了基础保障，故针对所有影响低电压的成因进行量化整合分析，直观展示低电压成因并形成治理策略。
.png)
三、主要做法
1、打破部门和专业壁垒，组建攻关柔性团队。以公司主要负责人挂帅，分管副总协调推进，多部门协同管理，基层单位现场应用反馈的常态工作机制。组建成跨专业跨部门的柔性攻关团队小组。明确了具体工作目标、内容、职责、要求以及时间节点等。各专业联合攻关，全面参与配电网低电压治理工作，最终达到提升配电网安全经济运行水平的目的。
2.多源系统数据集成，完成信息直观展现。该应用通过汇集营销系统、采集系统、配网大数据分析平台及PMS等多个应用系统数据，将涉及台区及低电压相关的信息集中展现。如：台区名称、线路名称、供电单位、供电半径、运行容量、户均容量、最大负载率、中性点电流，电压区间范围、低电压用户从阀值和频率维度统计低电压用户情况等。同时以折线图或柱状图的形式展示相关的电压、电流及三相不平衡度的日曲线。
3.用户信息一张图呈现，实现用户精准定位。实现台区拓布位置和用户用电数据的集合，通过电网一张图可以直接锁定目标台区，呈现目标台区变压器到用户的供电路径。实现了数据和图形的融合，能精准计算每个用户的供电距离，全部或指定性的展示用户的实际位置，以便台区经理更直观找到低电压用户的准确位置，对开展低电压治理行动的开展提供了领航灯。同时展示相邻台区信息，为台区能否有效切割提供直观的指导依据。
4. 深入解构台区拓扑，实行病因精准剖析。对台区拓布图进行深入解剖，将HPLC获取的相位识别功能、小时级电压、电流数据、高频全量采集数据和台区拓布结构相融合，生成分相的台区拓扑结构图。在台区拓扑结构图的基础上进行用户理论压降的计算等相关分析，比对理论压降和实际压降的差异，精准剖析出用户产生低电压的根源症因，从而对症下药，提供精准的指导方案。

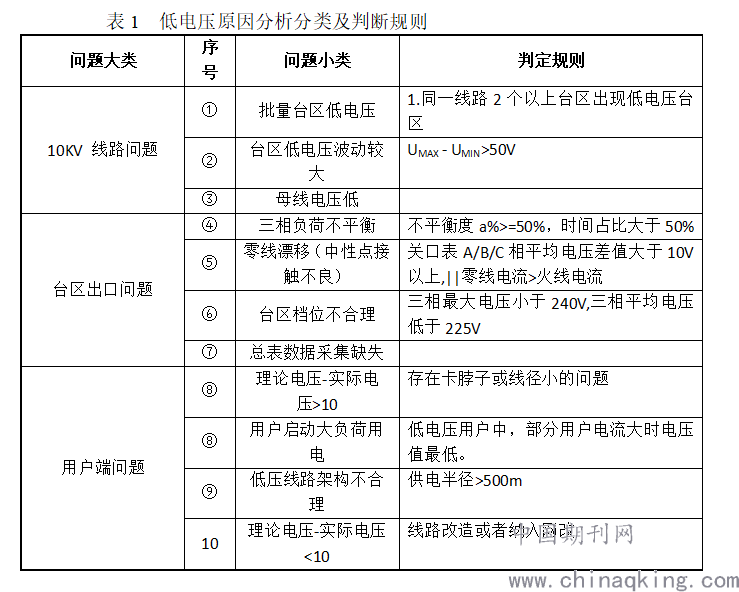

5.分析及建议智能梳理，一键生成诊断报告。一是通过反复研究探讨、算法模型构建、样本数据采集，以及策略实施反馈，制定了三大类、十小类问题的判定规则见表1 ；二是系统将该台区相关数据拟合计算，实现台区问题的自动展示；三是对发现的问题一键生成诊治建议。
.png)
四、应用成效
1.提高经济效益，增加管理穿透力
目前已通过该系统进行典型低电压台区分析治理20个。通过夏季期间月典型低电压台区的分析跟踪治理，低电压台区客户数由460户下降至89户得到显著下降。部分台区在不需要进行网改的基础上通过低压运维治理低电压问题得到有效改善。
2.优化配网经济运行，助力配网攻坚。
在提升营销管理水平的同时，更侧重支撑低压配网运维水平。借助HPLC的高频采集和相位精准识别，集成各业务系统配电网运行数据，通过大数据分析，形成优化策略，从而指导配电网三相负荷平衡、低电压治理等运维工作。打通低压侧运维、低电压治理、配变改造、分相线损分析、负荷切割等方面在数据、系统功能、应用人员等环节，进一步支撑低电压全量监测、三相不平衡治理等应用，提升低压运维管理水平。
2. 精准指导，提高员工工作质效
结合HPLC采集的相位识别、小时级数据等，借助大数据分析技术手段，制定最佳的低电压整治策略，低电压用户的整治以原先的经验调整和多次现场排查转变为远程复盘分析，实现到线、到户、到相的精准分析治理。减轻了一线员工问题发现难，系统分析难，现场排查广的现象，提高了一线员工的工作质效。如：先锋学校台区因为零线漂移导致用户电压低的问题，通过加固零线夹板，低电压用户数由43户下降至7户。同时在分析中发现表计零片接触不良造成计量故障2户。
参考文献
1.易 成，陈 斌. 浅谈农网配网“低电压”治理的典型经验[J].农村经济与科技，2017.28
2. 陈有双 ，焦阳等. 提高 农网低压用 户 电压合格率[J].农村电气化，2018.10 第10期
3. 郑 黎. 农村配网低电压现象及治理对策[J]. 低碳技术，2016.6
