潘宇麟
南京高速齿轮制造有限公司 210000
摘 要：从 110KV 智能变电站继电保护的配置解析入手，对强化 110KV 智能变电站的继电保护策略进行了相应的分析与论述，希望能够给相关的工作人员以参考启示，推动我国 110KV 智能变电站继电保护运维的进一步发展。
关键词：110KV 智能变电站；继电保护；运维方式
现阶段我国的社会经济进入了高速发展的新时期，国家电网系统的发展也日新月异，电网系统的智能化发展已经成为新的时代潮流。智能变电站作为智能电网的重要构成，其运行质量的好坏直接关系着整个电网系统的平稳运行。在智能变电站的日常运行中，继电保护装置起着必不可少的重要作用，只有强化继电保护系统的运维方式，才能确保智能变电站的有序运行。
1 解析 110KV 智能变电站的继电保护配置
1.1 刍议 110KV 智能变电站的继电保护相关装配

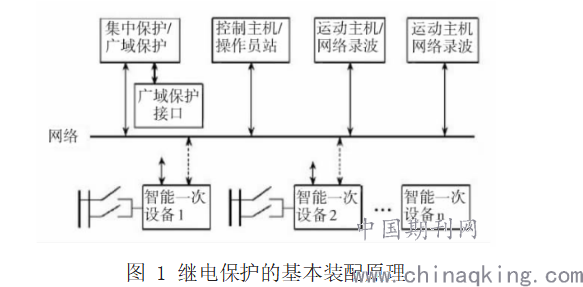

智能变电站的继电保护是以科学合理的继电保护配置方案为依据，对继电保护系统的过程层与变电站的主体结构进行有效的统一、融合。继电保护的基本装配原理如图一所示。其中一次性设备的性质是其安设的重要参考，如果一次性设备是智能设备，那么继电保护装置应该安设在过程层的内部；如果一次性设备不是智能设备，那么继电保护装置应该安设在就近的汇控柜之中，只有这样才能让 110KV 智能变电站的继电保护系统的运行得到更好的简化和维护。
.png)
1.2 继电保护原则在 110KV 智能变电站中的应用
110KV 智能变电站的继电保护配置应该满足以下几点要求：第一，独立性原则。在 110KV 智能变电站中，其 SV 网、GOOS网，以及站控层的 MMS 网的运行较为独立，继电保护装置在与各个网点的端口相连接时，要确保各个数据端口的独立性，避免交叉运行的不良状态；第二，合理性原则。在进行 110KV 智能变电站继电保护装置的安设时，要对智能变电站的母双线、单双线进行合理的分段，将电子式电压互感器合理的安设在智能变电站的主体结构内；第三，集成性原则。110KV 智能变电站继电保护装置的就地安装环节，应该使用智能终端设备对该装置进行统一的集成安装，这样不但可以提高安设的效率，还能确保安设的效果。
2 强化 110KV 智能变电站的继电保护策略
2.1 110KV 线路保护

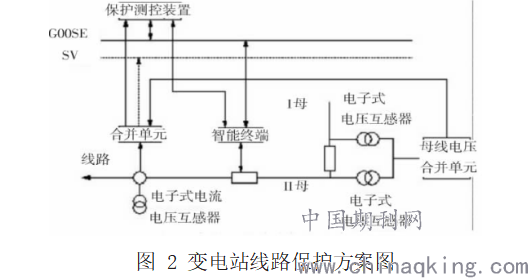

110KV 智能变电站的线路保护，应该渗透到继电保护的各个环节，要将智能变电站的实际运行情况与继电保护系统的具体运营进行综合的考量，并以此为参照，展开 110KV 线路保护方案的有效制定。首先，110KV 智能变电站线路的两端间隔之间应该安设相应的保护检测装置，该装置不但要能够与 GOOSE网进行有效的联系，开展有序的信息交换，而且还要与合并单元格以及智能终端进行紧密的斜街；其次，电子式电压互感器应该安设于变电站的主线路与母线路之间，一旦获取到相应的控制指令，则要通过相应的合并单元，将信息进行封装，并直接传输到智能变电站的 SV 单元内。110KV 智能变电站的线路保护方案如图 2 所示。
.png)
2.2 变压器保护
110KV 智能变电站继电保护系统的变压器保护主要有以下几种形式：第一，相间短路后备保护。其目的是为了防止和避免外部相间短路引发的变压器过电流在短时间内急速增加，最终导致电压器运行的时常；第二，接地短路后备保护。其目的是为了降低接地短路对变压器内部零件构成的损害；第三，过负荷保护。当变压器的三侧容量均衡时，应该在其三侧都安设相应的过负荷保护；第四，非电量保护。变压器的非电量保护，主要分为瓦斯保护、温度保护、压力保护等，在具体的实践环节，要依照变压器的实际运行特征展开有效选择。
2.3 母线保护
加强对 110KV 智能变电站的母线保护是确保继电保护系统能够有效运维的重要基础。一般来说，110KV 智能变电站的母线保护可以分为两个层面：第一，宏观层面。宏观意义上的母线保护，可以采用分布式的线路保护方式，确保各个母线在合理的间隔范围内保持相对的独立运行状态，从而起到相应的继电保护效果；第二，微观层面。微观意义上的母线保护，可以采用分段式的线路保护方式。它适用于单套配置的继电保护中，分段式的母线构成，可以让母线与继电保护装置形成一个系统的集成装置，增强母线的灵敏度和有效性，哪怕母线在启动环节发生故障，也可以及时的跳转到 GOOSE 网络系统中，利用GOOSE 网实现信息数据的有效传输。
结束语
综上所述，不难看出，110KV 智能变电站的继电保护运维是一项系统、复杂的工作，相关工作人员一定要准确分析 110KV智能变电站继电保护运维的原理和依据，从而有效的开展继电保护装置的配设，进一步提高 110KV 智能变电站的继电保护成效。
参考文献
[1]王陶.110kV 智能变电站电气一次系统及继电保护运维[J].通讯世界,2018(7):207-208.
[2]詹琦,庄琼剑.110kV 智能变电站电气一次系统及继电保护运维研究[J].科技风,2018(6):169.
[3]武同宝. 110kV 智能变电站电气一次系统及继电保护运维研究[D].济南：山东大学,2016
