东莞市某办公楼冷负荷需求预测分析

发表时间：2020/12/7 来源：《中国电业》2020年7月20期作者：邓赞高

[导读] 深圳智润新能源电力勘测设计院有限公司广东省深圳市 518001

        邓赞高
        深圳智润新能源电力勘测设计院有限公司   广东省深圳市 518001
        1区域气候及冷负荷特性
        办公楼位于东莞市，属于夏热冬暖地区，年内平均气温较高，冬季时间较短，湿度较大。东莞市年内气温、湿度、太阳辐射量见下图1-1~图1-3。根据《公共建筑节能设计标准》GB50189-2015、《民用建筑供暖通风与空气调节设计规范》GB 50736-2012、《夏热冬暖地区居住建筑节能设计标准》JGJ75－2003等规范，暖通设计主要考虑供冷。本项目暂定供冷期为4月-11月，共8个月。办公区域只在工作日供冷、宿舍区域工作日和节假日均供冷。
        本项目依据各建筑物建筑方案、外部气候条件，通过建筑热工三维建模负荷分析的方式，分析计算本项目各建筑全年逐时冷负荷。

        2 冷负荷需求预测分析
        2.1 建筑物三维热工模型建立

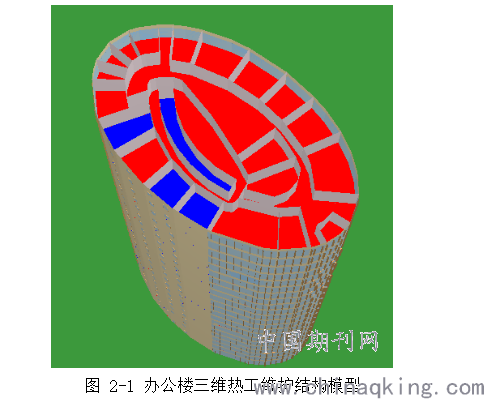

根据建筑物建筑方案，通过内外墙结构设置、建筑分层设置、窗及幕墙设置，结合建筑物供冷功能分区，建立建筑物三维热工维护结构模型。如下图        2-1，为办公楼三维热工维护结构模型。

        按建筑物供冷功能区域划分，冷负荷分基本冷负荷和可变冷负荷（随人员入驻率变化），基本冷负荷区域主要为大堂、办公走廊、卫生间等区域，可变冷负荷区域主要为办公室、食堂、宿舍等区域。
        2.2 人员作息有关负荷变化率

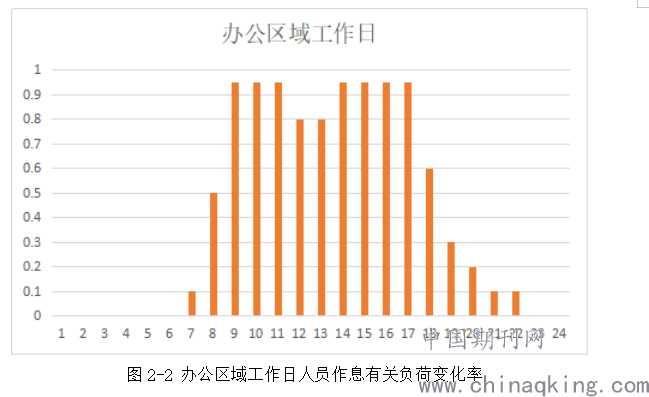

        根据建筑物不同功能区域人员作息规律设定人员作息有关负荷变化率，如下图2-2，为办公区域工作日人员作息有关负荷变化率。

2.3 人员入驻率

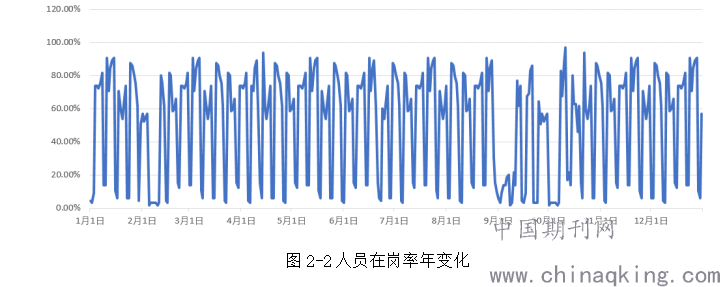

考虑部分员工经常出差，人员入驻率将长期振荡变化。本项目暂参考同类办公楼人员在岗率，如下图2-3所示。

2.4空调冷负荷需求预测

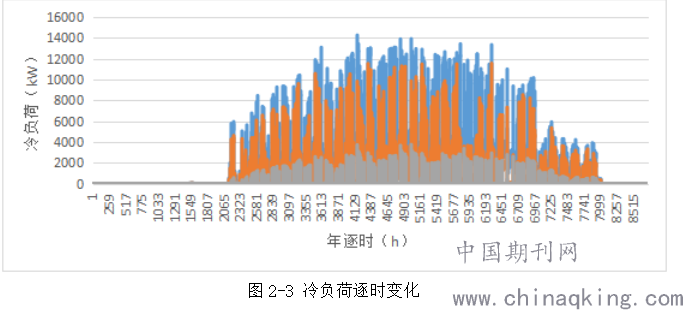

经过上述冷负荷需求模拟预测分析，得到人员满驻条件下冷负荷、考虑人员入驻变化条件下冷负荷及基本冷负荷年内逐时变化曲线，分别如下图2-3中蓝色、棕色及褐色曲线所示。人员满驻条件下冷负荷峰值约14265kW，考虑人员入驻变化条件下冷负荷峰值约11554kW，基本冷负荷峰值约3757kW。年耗冷总量分别约23251954kWh、13641078kWh、2952272kWh。
