新疆煤田地质局一六一队煤田地质勘探队
摘要：新疆巴里坤三塘湖勘探工程自2017年初开始施工，为了配合煤炭勘探工作，保证勘探资料质量。作为煤炭勘探施工的一项工作，我队根据2010年《煤炭地球物理测井规范》的要求，对所有施工钻孔均进行了综合数字测井。在本矿区所测量的参数有：三侧向视电阻率、自然伽玛、声波、密度、自然电位以及井径、井温、井斜等测井技术进行综合测井，能够准确的划分岩性剖面，确定煤层层位、深度、厚度、结构及夹层的岩性和厚度，易于分析和解释。煤层在四种以上测井方法曲线上有明显的异常反应，煤层划分准确可靠。本文就使用JGS-1B智能工程测井系统在此勘探区的测井工作中的应用体会介绍如下：
关键词：三塘湖勘探；数字测井；测量参数；煤层划分
1 测井任务：
煤田测井是利用煤、岩层的地球物理特性的差异，从测定它们的某些物理参数来间接地获得地层信息。用以确定煤层的深度、厚度及结构，对钻探所提供的地质资料进行验证，确定钻孔各岩层的深度和厚度，提供各岩层抗压强度等力学参数，钻孔的天顶角和方位角，进行测温提供地温梯度。通过对测井资料的对比分析，确定煤层号、地质年代以及沉积环境等。
2 测井工作量和质量要求
根据勘探区勘查阶段地质设计的钻孔，测井以密切配合地质钻探施工进度为原则，每孔必测，实测米要保证在95%以上。施工生产中严格执行《煤田地球物理测井规范》及《测井成果质量评级标准》；煤层质量要求优质层率80%以上，其余达到合格标准；全孔测井资料甲乙级率达到100%。
3 测井方法和仪器
本勘探区选用有质量认证的中地装备集团重庆地质仪器厂生产的测井仪器进行实地测井，所采用的各仪器、探头在野外测井前均按DZ/T0080-2010《煤田地球物理测井规范》和说明书要求进行定期的调校、测试和刻度，对进场的测井仪器，要进行维护和二级刻度，以保证测井正常实施和参数精度。获取准确、齐全、可靠的原始资料.
通过对勘探区测井曲线的物性反应，结合《煤田地球物理测井规范》要求，在本矿区有针对性地采用正确的方法技术进行煤田综合测井，主要采用三侧向电阻率、自然伽玛、密度（密度）、自然电位法、声波测井、井温测量以及井斜、井径测量等方法，取得了良好的地质效果。煤层在三种以上测井方法曲线上有明显的异常反应，煤层划分准确可靠。具体测井方法与仪器如下：
3.1测井方法
3.1.1密度法（CDN）：主要用来识别煤层及定深、定厚、判断破碎带，计算煤层灰分、发热量。
3.1.2自然伽马法（GR）：用来煤、岩层判别，计算煤层灰分，判定放射性矿层。
3.1.3三侧向电阻率法（LL3）：岩层中的泥质含量和颗粒大小（粒级）与电阻率值有密切关系，因而可以利用三侧向电阻率曲线进行岩性解释、划分钻孔岩性剖面。
3.1.4自然电位法（SP）：主要用于识别含水层并反映含水层的含水性。
3.1.5声速测量（CV）：用于进行岩性解释、划分岩性剖面、识别裂缝带和计算岩石力学强度参数。
3.1.6井斜测量（DA.AD）：是及时测定井身倾斜的倾角和方位角，用于计算钻孔及岩煤层底下空间位置。
3.1.7井径测量（CAL）：提供钻孔井径数据，识别井身结构并为测井由井径引起的物性差异进行校正。
3.1.8井温测量（TEM）：判别地层温度及地热情况。
3.2测井仪器
测井设备采用中地装备集团重庆地质仪器厂研发的ＪＧＳ－１Ｂ综合数字测井系统。该仪器的最大特点是轻便，稳定性能好，多功能多参数测量特点。该测井系统将工业控制，计算机技术和测井本身集一身，通过最优化设计，使之功能强大而操作简便，稳定可靠，便于野外顺利施工。

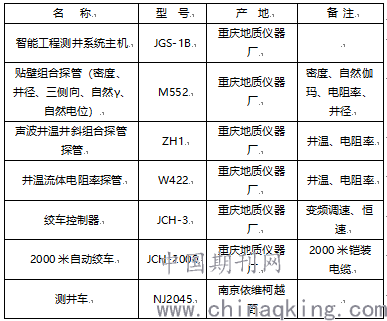

测井仪器设备一览表
4 岩煤层的定性、定厚原则
为了保证测井资料在煤层定厚解释的精度，勘探区所有钻孔测井参数现场均要以0.05米进行数据采集，并保证采集数据的准确与完整，并做好相应的野外记录。
只要钻孔条件允许，每个孔必须采集四种以上不同性质的物性参数，以确保全孔煤岩层定性、定厚可靠准确。根据物性参数在各岩煤层上的不同反映在1：200的显示屏上进行解释，并总结出各岩煤层上的测井参数物性差异。在岩层的定性上，根据岩层的含砂粒度的不同，粒序由粗到细，在视电阻率曲线（NR）上由高至低的变化趋势。又由于粒序变化，其泥质含量也有变化，使岩层天然放射性含量有了一定差异，导致GR曲线随粒序变大而变低，综合各曲线在岩层中的反应差异，参考钻探取芯和判层情况，对岩层进行定性。以NR曲线的解释点作为分层解释点。
煤层的定厚是在处理过程中，采用物性反映好的GR、NR和GGL（或GGS）测井参数，在1：50放大曲线上进行解释。通过比较，煤层的定厚主要选GR、GG和NR三条曲线的其中两条对煤层解释反映好的曲线，取算术平均值提供最终成果，使得煤层定厚更加准确可靠。
5 测井曲线的综合对比
通过各个孔的测井曲线对比工作，能够较详细的研究煤田地质的地下地质构造，了解沉积关系、岩层厚度的变化、岩相变化和岩性变化，从而研究煤层的分布、厚度、结构及煤质变化等。通过测井曲线对比，能准确地对各煤层确定和划分，根据曲线形态变化，找出煤层变化规律。
6 资料处理
测井工作严格按照设计和规范要求进行施工，在室内对野外采集资料及时进行处理，严格按照测井规范要求，提供1：200测井综合成果图及1：50煤层解释成果图，并为本次报告提供了1：500的全孔测井综合成果图，1：500的全孔力学性质测井综合成果图，1：50的煤层解释成果图以及1：500岩煤层对比图，对各孔测井资料及时准确地进行各指标的验收工作，并进行评级。
7 结论
JGS-1B智能工程测井系统，菜单界面清楚，操作简单，使用灵活，被广泛用以煤田测井钻孔地质剖面的划分和对比，查明煤层并确定其深度、厚度、结构和品质，提供岩层、煤层的机械力学参数，评价顶底板稳定性，确定含水层位置及补给关系，了解地温数据及井身技术状况等。
参考文献：
[1]赵军龙.测井方法原理[M].西安，陕西人民教育出版社.2011
[2]洪有密.测井原理与综合解释[M].东营，中国石油大学出版社，2007
[3]王祝文.地球物理测井[C].重庆仪器厂，2010
[4]皱长春.测井方法技术培训教材[C].重庆仪器厂，2005
