中建八局轨道交通建设有限公司 北京 100035
摘要：BAS系统是将建筑物或建筑群内的电力、照明、空调、给排水、消防、运输、保安、车库管理设备或系统，以集中监视、控制和管理为目的而构成的综合系统。系统通过对建筑（群）的各种设备实施综合自动化监控与管理，为业主和用户提供安全、舒适、便捷高效的工作与生活环境，并使整个系统和其中的各种设备处在最佳的工作状态，从而保证系统运行的经济性和管理的现代化、信息化和智能化。
关键词：集中控制；自动化监控与管理；智能化；
引言
BAS系统的网络采用分布式结构，由通信传输网、中央级和车站级监控局域网、现场总线网组成。采用工业级交换设备，通过双网冗余、VLAN组网、分层隔离等技术手段，更好地满足高可靠性的实时监控的需要，减少故障的波及面。
一、环境与设备监控系统施工程序

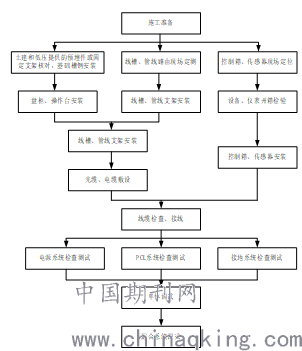

环境与设备监控系统施工程序如下图：
.png)
图1-1施工工艺流程图
二、控制箱安装
（1）技术要求
1）控制箱定位合理（省料、方便维修、不与其它专业冲突），安装牢固端正，箱子的垂直度偏差不应大于2mm。固定方法按施工现场条件而定，宜采用预置膨胀螺钉。
2）进入控制箱的线缆保护钢管入箱时，箱外侧应套锁母，内侧应装护口。箱内导线穿软管保护，箱保护钢管必须具有防水弯。
3）控制箱基础型钢应可靠接地。盘柜的接地应该牢固良好。装有电器的可开启的盘、柜门，应该以软导线与接地的金属构架可靠地连接。
4）箱柜安装过程中应做好防水措施，并能根据BAS专业的要求取下模块。
（2）施工方法
1）根据施工图纸确定控制箱的悬挂位置，按照控制箱的实际尺寸，在墙上划出十字中心线和距底边水平线。
2）在控制箱背面划出十字中心线，并在高、宽四周边沿做出刻度标记。
3）将控制箱进行试挂，使两个十字线重合后划出箱子定位螺栓孔。
4）用冲击电钻钻出孔后将膨胀螺拴装进孔里，测量四个螺栓的对角尺寸找正后紧固。
5）将控制箱挂上后用磁力线坠和角尺进行垂直度测量，垂直度达不到时采用螺栓上垫薄垫片调整，直至满足误差在2mm范围以内。
三、控制柜安装
（1）技术要求
1）控制柜安装牢固，高度尽量与低压控制柜一致，柜子垂直偏差应不大于3mm。柜面标示完整清晰，漆面如有脱落应在验收前予以补漆。
2）控制柜基础型钢应可靠接地。盘柜的接地应该牢固良好。装有电器的可开启的盘、柜门，应该以软导线与接地的金属构架可靠地连接。
3）控制柜门开启灵活，操作方便。
4）箱柜安装过程中应做好防水措施，并能根据BAS专业的要求取下模块。
（2）施工方法
1）盘柜基础槽钢制作，根据设计图纸确定控制柜具体位置并用墨线放出基础线，基础拟采用10#槽钢并按照柜子实际尺寸进行下料；制作前槽钢要除锈调直，框架制好后各焊缝处要打磨平整，并刷好防锈漆。槽钢框架就位后，用水平尺检测；采用垫铁的方法反复调整，直至其水平度偏差在1毫米每米以内。
2）用与基础槽钢等高的滚杠进行控制柜移动就位。移动时要做到慢、稳，避免碰撞。就位后的盘柜用磁力线坠和角尺进行垂直度测量，满足不了技术要求时用薄垫铁进行找平找正，使柜子的垂直度不大于3mm。
3）控制柜调正后用M12镀锌螺栓通过柜底座螺栓孔与基础槽钢牢固连接。用软铜线将控制柜的接地螺栓与接地干线可靠连接。
四、温湿度传感器安装
（1）技术要求
1）房间、风管的温湿度传感器应安装于所检测位置的敏感点。
2）房间温湿度传感器位置应远离门、窗、灯、变压器、电力母线等冷热源和风管开口处，并尽量靠近回风口。
3）水管式温度传感器与工艺管道垂直安装时，其轴线应逆介质流向与工艺管道轴线成45°倾斜。
4）在工艺管道拐弯处，宜逆着介质流向，温度传感器轴线应与工艺管道轴线相交。
（2）施工方法
首先确定温湿度传感器安装位置。
房间温湿度传感器安装：
在房间墙上或柱子上选定的位置预埋接线盒，根据设计要求的传感器与天花的距离进行安装。接线盒与吊顶之间暗配镀锌钢管。传感器与接线盒固定螺丝孔位置不对时，内加过渡衬板进行固定。
站厅（台）温、湿度传感器安装：
根据设计需要站厅（台）传感器位置选在大厅中间位置或站厅（台）装修结构柱上，安装的位置为温、湿度敏感点，同时是检修和更换方便的位置。
1）如果安装在大厅中间位置，则两个传感器的距离大于10m，离照明灯具的净距不小于0.5m，传感器的固定采用角钢支架固定，接线盒用钢管连接引入天花板内。2）如果安装在站厅（台）装修结构柱上，则传感器根据设计需要一般为站厅（台）走向两端一端设置一个，传感器的固定采用螺丝固定加固类胶水固定的办法，根据设计要求安装在柱子高处。
五、传输介质安装
一般要求：
（1）所有线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。
（2）所有水平、垂直成束的缆线应绑扎固定，在线槽、桥架中敷设的线缆绑扎间距不宜大于1m，间距均匀，松紧适度。
（3）所有配线两端的端子编号正确、规范、完整、清晰，标签应选用不易损坏的材料。
（4）电源线、控制线应分隔布放，线缆间的最小净距应符合规范要求。
（5）线缆在穿管内或线槽内不应有接头或扭结，线缆的接头应在接线盒内焊接或用端子连接。
（6）至电梯的控制电缆从顶层厅门外检修板下开始预留10m的余量。
六、光纤光缆敷设
光纤光缆敷设应满足如下要求：
（1）光缆的规格、型号、数量应符合设计要求，安装位置正确。
（2）光缆所附标记、标签内容应齐全并清晰。
（3）光缆外护套须完整无损，光缆应附有出厂质量检验合格证。
（4）光缆开盘后，应检查光缆外观有无损伤、光缆端头封装是否良好。
（5）光缆布放前，其两端应贴有标签，以表明起始和终端位置，标签应书写清晰、端正和正确。
（6）对光缆应进行检查，型号、规格、长度及气压应符合设计规定，并无损伤、霉烂及硬化变质等现象。
结束语
轨道交通环境与设备监控系统能实现地铁环境与设备系统的三级控制管理模式，通过最优化组合，确保机电设备处于安全、高效、节能和最佳运行状态，从而提供一个舒适的乘车环境。同时BAS系统还能够对在地下车站发生火灾事故的情况下，执行相应防灾和阻塞模式，使有关救灾设施按照设计工况及时有效地运行，充分发挥各种设备应有的作用，保证乘客的安全和设备的正常运行。
参考文献：
[1]马加俊.地铁BAS系统的实施[J].四川通信技术，1999（06）：32-34.
[2]陈苏南.地铁BAS系统机电设备管理要点[J].中国新技术新产品，2016.
[3]彭显辰.地铁BAS系统设计与实施的研究[D].兰州理工大学，2013.
