谭芝政、刘思波、贾磊、王育帅、岳跃奇、孙少罡
中原油田采油气工程服务中心作业五大队 河南濮阳 457001
摘要：在修井施工中，常常遇到打捞电缆、钢丝绳等绳类落物，采用常规的外钩打捞工具，由于绳类落物被压实成团，中间没有通道，外钩无法进入落物内部致使打捞没有效果。为了解决修井作业中打捞柔性绳类落物的特殊施工，通过开发研制，加工螺旋外钩，经过下井使用，收到了显著的效果，为解决这类问题积累了经验。
关键词：柔性落物 钢丝绳 螺旋 打捞
1.前言
随着油田进入开发后期，层间矛盾比较突出，井况恶化严重，恶劣的井筒环境及复杂的状况严重制约着修井施工，在修井作业施工中，常常遇到下列施工难题：在测井、测试、抽砂、试油抽吸施工中，常常因电缆、钢丝绳断裂，造成电缆、钢丝绳或试油抽子落入井内。在打捞此类落物施工中由于操作不注意、工具选择不当或由于绳类落物在下落过程中易造成绳类堆积、压实或成团，致使多次打捞失败，施工过程出现瓶颈，极大的延长了修井作业的施工周期，影响了修井作业的经济效益。因此，对压实成团的绳类落物的研究及打捞，是缩短绳类修井作业周期，保证打捞效果，提高经济效益的重要工作。
2.技术现状
目前对脱落在井下的电缆、钢丝绳等绳类落物通常使用成型的打捞钩。该打捞钩由上接头、扶正挡圈、钩体和钩块组成。使用该工具有一定的局限性，无法对井筒中被压实成团的电缆绳、钢丝绳实施打捞。
1）、活动外钩：由于钢丝绳已经成没有空隙，活动外钩外径58mm，锥头引鞋只能将尖部插入，而本体为圆状不能拨开钢丝绳进入落物内，加重压只能使落物压的更紧密，进一步造成井况复杂化。
2）、死钩型外钩：采用外径大的死钩打捞，本体外径大不能进入落物，盲目加压最后会把钩齿压断落井，采用外径小的死钩，加压进入时有可能会把钩身搞断将钩身、钩齿落井，使井况更加复杂难捞。
3）、内钩：使用内钩，壁钩、套铣内钩打捞，由于已经压实，内钩，壁钩虽然能紧贴套管壁加重压能扎进，但是由于钩齿等打捞部位距离引鞋较远不能接触落物，或者把钩齿憋断或者把引鞋憋断，而使用套铣内钩边套铣边捞会把钢丝绳套碎，碎块的钢丝绳更难打捞。
根据以上情况，经过研究和分析，打捞成团、压实钢丝绳，最重要的是将钩子引入钢丝绳，将钢丝绳造出空间，实现打捞，捞出成团压实的钢丝绳，继续打捞下面的、松动的、有空间的钢丝绳，为此研究出螺旋打捞外钩。
3、螺旋引入式打捞外钩的结构及工作原理
3.1螺旋外钩结构为：上接头、钩体（钩身最下部为尖头、有水眼）、钩齿，螺旋片。上接头210反扣，钩体为珞钼钢，直径为40mm。工具见图一。对于落入井内并被压实成团的钢丝绳进行螺旋引入，钩齿将钢丝绳缠绕，然后上提实现打捞的引入打捞一体化工具。
3.2螺旋外钩工作原理：
螺旋外钩靠钩体上的螺旋片旋转将钩体插入压实成团的绳、缆内，钩子刮捞绳、缆，稍加转动钻柱，绳类落物即缠绕在钩身上，靠钩尖阻止落物下滑，从而捞住柔性落物（图1）
4、螺旋外钩用途及特点
4.1螺旋外钩用途：主要用于井内脱落的电缆、落入井内的钢丝绳及录井钢丝（清蜡钢丝）等，是打捞绳、缆类落物尤其是绳、缆类落物压实且成团、成饼的理想工具之一。
4.2螺旋外钩特点：
4.2.1依靠钩身上的螺旋片，利用钻柱的旋转破坏压实的绳、缆类的物理状态，打开通道将钩身插入到绳、缆内。
4.2.2制作简单且成本低。
4.2.3能重复使用。
5、螺旋外钩的应用

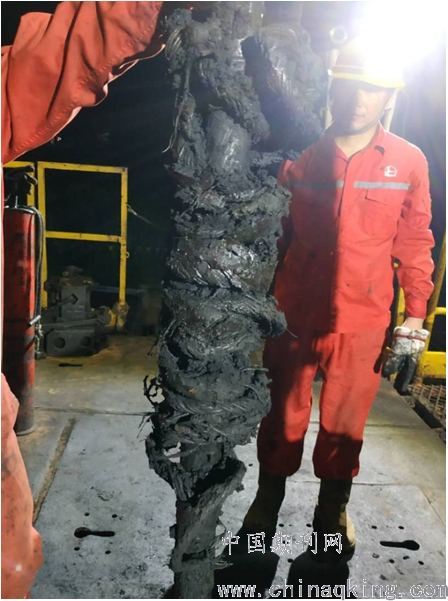

A井是某采油厂的一口油井，人工井底2321米，最大井斜5.17度，水泥返高335米。2017年9月25日下Φ60.3mm抽砂泵钢丝绳输送抽砂深度遇阻深度2279.8m，抽砂井段2279.8-2282.1m，上提卡，活动解卡，最大上提至70kN，抽砂钢丝绳从滚筒处断，推算大约抽砂钢丝绳落井2171.52m，后打捞至深度鱼顶深度1383.29m（鱼顶是钢丝绳）共捞出641.9m，（小修作业45天，最后在1383.29米因多次打捞未获，打铅印后搬走）中完。2018年5月上大修。用活动外钩、死外钩、内钩等工具连续下4趟各种外钩，均打捞未获，下114mm套铣筒套铣无进尺。经分析判断认为钢丝绳在此处被压实成团、饼状，普通内、外钩钩体无法进入。我们在打捞失败后经多次分析，多种方案论证，研制加工制出螺旋外钩。当螺旋外钩下至1383.29米时，钻柱旋转，螺旋片成功破坏被压实的钢丝绳的物理状态，钩体有明显的进入过程，成功将团状钢丝绳捞出，为下部打捞扫清障碍。该井原计划打捞周期90天，作业费用243万，由于该工具的应用现场打捞仅用17天就将落井1700米钢丝绳全部捞出，加上后续工序顺利达到地质要求完井。施工周期为33天，作业费用99万，极大缩短了施工周期。
6、螺旋外钩使用中应注意的问题
6.1制作该工具要充分考虑套管规范，根据套管规范对打捞钩的本体和捞块进行选择柔韧性好、强度高的钢材。
6.2地面检查丝扣是否完好，各焊点是否牢固无损，钩尖是否合适锐利。
6.3工具入井，至落鱼以上1-2米时，记录钻具悬重。
6.4缓慢下放钻柱，使钩体插入落鱼内同时转动钻柱，注意悬重下降不超过20KN。如管柱打捞后无回劲，说明绳类未缠绕到钩体上，钩体未进入。此时应立即上提钻柱1-2米，缓慢转动钻柱并同时下放钻柱-上提-转动-下放，如此多次反复进行，在打捞中，如多次下放方入有所加深说明钩体已进入并捞获落鱼，提钻之后即可将落物取出。
6.5在打捞操作时，应严格从鱼顶以上50米开始，逐步增加打捞深度，采用多次慢下，逐级加深，微压多转多提，多次打捞的方法，决不能盲目快进下钻或加较大钻压打捞，避免将落物压实。
6.6上提时，注意速度不得过快、过猛。
6.7捞钩以上必须加装安全接头。
6.8司钻操作时应仔细认真，并有技术人员在场指导。
7、结论
7.1螺旋外钩弥补了普通外钩打捞压实成团绳类落物的不足和缺陷。
7.2整套工具在现场实际应用中收到了良好的效果，打捞成功率百分之百。
7.3整套工具设计合理，使用可靠，制作简单，成本低，可重复使用，随着油田开发的不断深入造成被卡的电缆、钢丝绳的事故井增多，该工具具有广阔的市场，使用前景良好。
参考文献：
[1]采油技术手册 石油工业出版社 1989-10
[2]石油工人技术等级培训教材.井下作业工.北京：石油工业出版社，1996.11
