陈超
铜陵市计量测试研究所
摘要：激光投线仪是以激光发射器为光源，通过棱镜导光系统，形成激光面以投射出水平和铅垂的激光线，最终实现测量目的，本文对铅垂激光线(垂直线倾斜误差)的校准方法作出了解释，并对其校准结果的不确定度评定方法进行了分析。
关键词 ：激光投线仪 垂直线倾斜误差 不确定度评定
文献标志码： 文章编号：
1、测量方法
用直角坐标靶测量法，以上半段垂直倾斜误差为例进行测量不确定度评定，首先整平被检仪器激光投线仪 ,在调整仪器高度的同时使垂直线中心与垂直中心坐标靶靶心原点重合，并观察读取上坐标靶上激光束的X向坐标值XS[4]，依此重复测量三次取其平均值作为测量结果，计算其倾斜误差，并换算到角、秒。

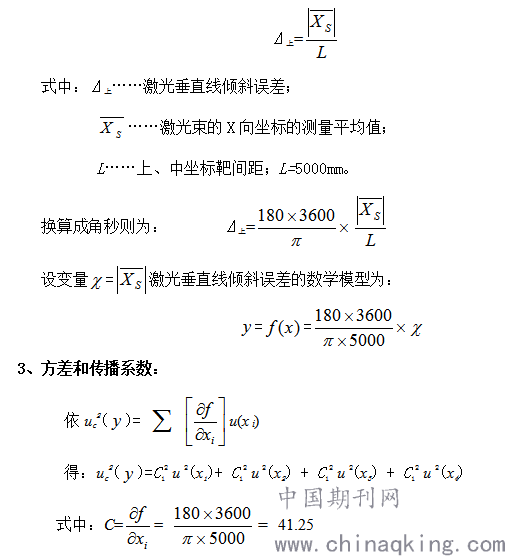

2、数学模型：
.png)
4、计算分量标准不确定度：

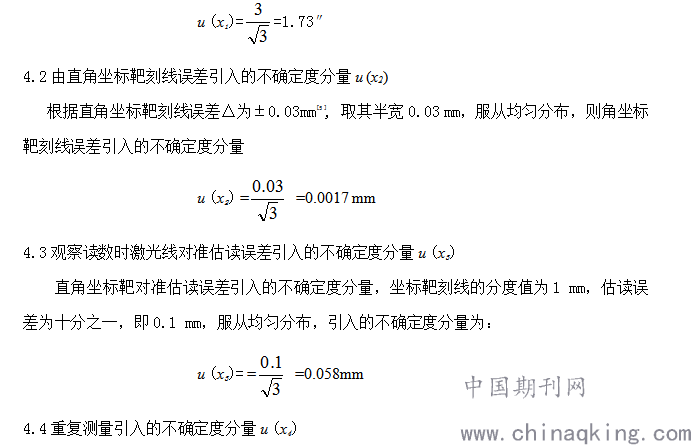

4.1 由经纬仪竖盘指标自动补偿误差引入的不确定度分量u (x1)
JJG414-2011《光学经纬仪》DJ2级经纬仪的竖盘指标自动补偿误差△为±3″[1]，取其半宽3″，服从均匀分布，经纬仪竖盘指标自动补偿误差引入的不确定度分量为：
.png)

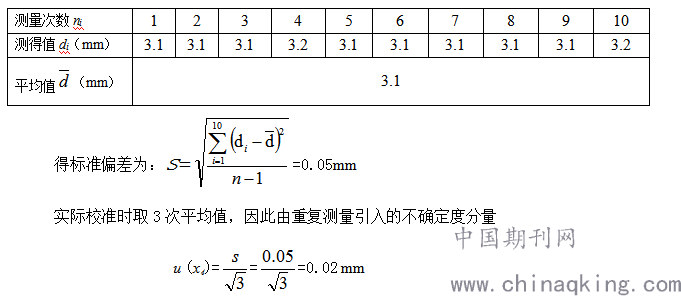

4.4重复测量引入的不确定度分量u (x4)
将一台激光投线仪安置在距离直角坐标靶5m的检定台上，精确整平，发射水平激光线，对投射在直角坐标靶上的垂直激光线上端进行读数，然后取下仪器，再重新将激光投线仪安置在检定台上，进行测量，如此连续测量10次，得到测量列：
.png)

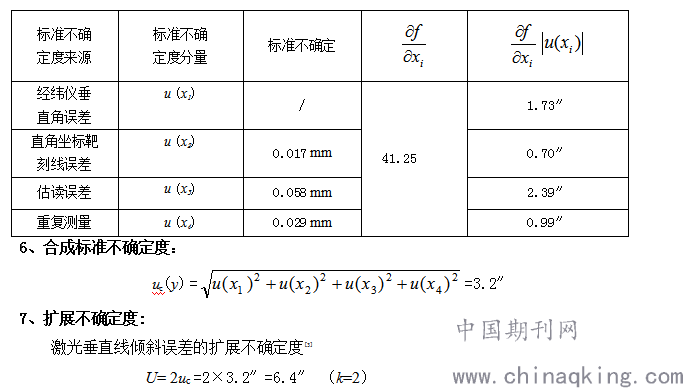

5、标准不确定度一览表
.png)
本报告规定激光投线仪垂直线的测量方法，测量结果不确定度的来源和评定方法，适用于激光垂直线倾斜误差的校准[2]。
参考文献：
[1] 师会生、崔岩海、刘雯；JJG414-2011《经纬仪检定规程》；北京 中国质检出版社 2012
[2] 黄耀文、施昌彦、赵天顺；JJF1069-2012《法定计量检定机构考核规范》；北京 中国质检出版社 2012
[3] 叶德培、赵峰、施昌彦；JJF1059.1-2012《测量不确定度评定与表示》；北京 中国质检出版社 2013
[4] 张卫东、王冬梅、李荃；JJF1081-2002《垂准仪校准规范》；北京 中国计量出版社 2002
[5] 金中以、张敏俐、陆建红；JB/T11665-2013《激光标线仪》；北京 机械工业出版社 2014
作者介绍： 陈超，工作单位：铜陵市计量测试研究所，职称: 工程师，出生年月：1977.2，学历：大学， 研究方向：计量.
