方浩 方涵仡
浙江中设工程设计有限公司 中国联合工程有限公司
摘要：玻璃幕墙诸多的优势，比如有着较好的隔噪效果，自身重量较轻等，所以在建筑领域得到了广泛的应用，尤其在外立面装饰方面得到了充分的体现。本文对重要施工方法进行了总结，对深化设计技术进行了探究，本人能力有限，以供参考。
关键词：单元板块；偏差调整系统；仿幕墙式带形窗；外立面版面
引言：在玻璃幕墙技术取得较快发展的同时，也常常会发生一系列的安全事故，比如玻璃幕墙的脱落，进而对人们的生命财产安全造成了极大的威胁。这一点得到了政府的高度重视，随之对玻璃幕墙进行相关的限定，比如使用范围，在这样的背景下，对玻璃幕墙行业带来了很大的冲击，促使该产业需要进行改革。
1.关键施工技术
对于关键的施工技术，本文主要从单元板块吊运、层间装饰带安装、特殊部位安装等方面进行分析，以供参考。
1.1单元板块吊运
在采用内装法施工之前，为确保安装能持续进行，需借助于场地以及设备空闲期，事先把单元板块送到安装处的周围。若板块的长度大于轿厢的，则需借助于垂直吊运体系，如图1所示，通过对卷扬机的使用，将板块运到相应楼层，之后使用安装机来进行同层转运。对于垂直吊运体系而言，需与吊运安全要求相符，若要对悬挑梁距离进行伸出，则需尽可能防止出现剐蹭的现象，同时为避免吊运出现晃动，需在侧面设置缆风绳。在对吊运点进行选择时，要尽可能避开人多的地方，而且方便运输材料。在高层进行吊运时，在高度增加的情况下，晃动愈加明显，存在的风险随之加大，所以在进行吊运时，应尽可能借助电梯井位，由此能有效避免外界因素对吊运的影响，比如风雨天气，相比于室外吊运而言，室内吊运的效率更高，而且作业的安全性能得到保障。
.png)

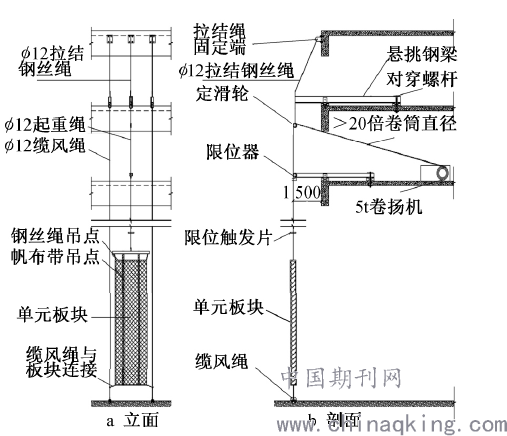

图1 垂直吊运体系
1.2层间装饰带安装
对于装饰带安装方式而言，可结合主体实际的施工状况，将其划分为以下几种方式。在对主体结构进行施工时，若借助于悬挑外脚手架，对于小单元板块的安装，需使用到外脚手架，在把脚手架拆除之后，才能安装飘板线条，在此过程中，需借助于外挂吊篮方式，在对装饰线条进行施工时，可通过插窗机来进行。若选取外爬架方案，对于装饰带和小单元的安装，都需借助于外挂吊篮方式，在把爬架拆除之后，若要对施工进行更好的收尾，可通过对插窗机的使用来实现。
1.3特殊部位安装
靠近墙柱处安装：若柱墙和安装处之间的距离较近，由于受到墙柱的影响，不易进行内侧斜插。在这样的情况下，应采取就近原则来插入轨，同时对顶部进行限位，借助于铰链拉动的方法，可实现内侧斜插就位，而且能达到矫正固定的目的。砌体外墙处安装：若楼层含有排烟的功能，在对外墙进行装饰时，通常需使用到铝合金，而且百叶单元的质量并不重，在结束砌筑施工之后，可采用吊篮的方式，来完成对外侧的安装。在对墙处进行设计的过程中，若存在一定的玻璃单元模块，则在对单元板块进行安装时，首先需采用内装法来进行施工，之后对墙体进行砌筑。在这样的区域中，可在适当位置设置铝合金背板，以此来取代涂料饰面。若外墙对保温有着较高的要求，可对墙体的厚度进行适当的加大，进而可取代外保温砂浆，由此在使用吊篮的过程中，有助于避免开展较多的湿作业。
2.配套深化设计
对于仿幕墙式带形窗而言，本质是一种窗，通常被固定在边梁的平面内，对于幕墙而言，往往附于主体结构的侧面。在达到相关指标的前提下，比如采光指标，以及设计指标等，在对设计进行优化的过程中，对于内装法施工中会出现的问题，需事先进行综合考虑，同时改进节点和体系，并对配套进行优化设计。对于配套深化设计，本文主要从外立面版面划分、偏差调整系统、保温和防水设计等方面进行探讨，以供参考。
2.1外立面版面划分
在建筑审美方面，对外立面版面进行划分是相当重要的，若板式出现矮胖的形式，或者存在瘦高的情况，则会对审美效果造成不同程度的影响；对于外立面系统而言，需与抗风的设计要求相符合，在立梃间距发生改变的情况下，需对构件指数性进行调整，并对截面进行适当的增减；在对相邻空间进行隔离时，应借助于隔墙分隔的方式，由此在形成分隔的同时，也能更好满足防火需求。基于此，在对版面进行划分设计的过程中，对于以上的因素要加以重视，以促使划分出来的方案更加有效、更加经济。
2.2斜插就位节点
在单元板块室中，为便于进行斜插作业，并能确保作业的安全，需对板块以及顶开展工况设计，保证具备较好的适配度，便于进行转动或者入槽，而且不存在滑脱风险。在底轨内，在对竖肋以及肋板的尺寸进行确定之前，需开展有关的安全计算，要与使用强度要求相符，并能更好满足承载力需求。
2.3偏差调整系统
对于带形窗而言，往往被固定在边梁上，与幕墙相比较而言，结构偏差对带形窗的影响更大。在对偏差施工进行有效控制的同时，比如顶底偏差，对于偏差调整系统的设计而言，还需有效结合自身调节能力。为更好转接连接部位，可使用镀锌钢连接件，这主要由于这种连接件有着较好的结构性能，而且调节能力是很强的。为促使系统的调节能力得到强化，设计不同规格的连接件，如图2所示，由此在满足埋件偏差的同时，也能与结构偏差相符，有助于降低割补工作量。
.png)

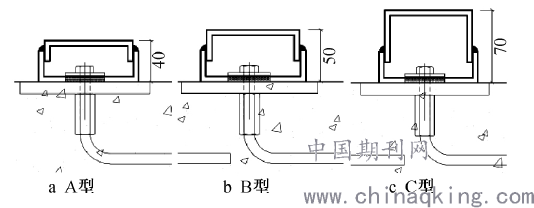

图2 U形连接件
2.4保温和防水设计
在带形窗方面，对于飘板部位而言，通常会涉及到两方面的要求，一是防水性能要求，二是保温要求。砂浆是一种经常被使用的保温材料，在主体结构施工环节，若借助于外爬架工艺，此阶段的施工进度相对缓慢，在开展一些湿作业时，常常需基于后续的吊篮，在对装饰带与板块进行安装之前，需完成这一过程，进而会影响到施工进度。基于层间单元板块，可在背面设置保温棉，以便来取代砂浆层，这一点同样适用飘板外缘保温。为增强外墙的防水能力，可在单元之间设置防水板，由此在防水板和单元间，能形成封闭且连续的防水层，功能类似于幕墙，尽可能避免雨水接触到结构。
结论：通过以上分析得知，在进行吊运时，应尽可能借助电梯井位，由此能有效避免外界因素对吊运的影响，相比于室外吊运而言，室内吊运的效率更高，而且作业的安全性能得到保障；若选取外爬架方案，对于装饰带和小单元的安装，都需借助于外挂吊篮方式；在立梃间距发生改变的情况下，需对构件指数性进行调整，并对截面进行适当的增减。
参考文献：
[1]谭海涛,谢向阳,邢益江,吴土日,李俊炜.超高层建筑仿幕墙式带形窗系统内装法施工技术[J].施工技术,2020,49(08):56-59+65.
[2]GB/T 29499-2017, 建筑用仿幕墙合成树脂涂层[S].
