摘要：屋面女儿墙为内斜式悬飘剪力墙板，檐沟为外斜式悬飘挑板，该设计结构造型复杂、支模一次成型难度大。本文介绍了斜撑内拉挑檐模板支撑体系安装技术、悬挑斜向剪力墙一次成型技术、挑板拖刮抹压技术，实现了内悬飘板加檐沟外悬飘板现浇一次成型，在保证施工质量的前提下，又加快了施工进度，节约了成本。
1. 工程概况
本项目位于青岛市某住宅工程，建筑面积为38083 m2，剪力墙结构，屋面女儿墙为内斜式悬飘剪力墙板，檐沟为外斜式悬飘挑板（见图1），该设计结构造型复杂、支模一次成型难度大、挑檐长度大容易开裂。
.png)
图1女儿墙内悬飘板加檐沟外悬飘板结构图
2.施工关键技术
2.1采用斜撑内拉挑檐模板支撑体系安装技术。运用专业软件，实时更新工程荷载数据，在保证安全施工条件下，优选钢管斜撑内拉搭设体系，支撑钢管的一端分别在顶层及次顶层向上斜立支设钢管，延高度设置水平纵横二个方向的横杆，小横杆一端与墙梁硬性拉结形成支撑体系，在悬挑的支撑体上搭设操作平台，在操作平台上支设挑檐模板。
2.2悬挑斜向飘板及檐沟一次成型技术。由于内外悬飘斜板由檐沟断开，分断支模尺寸不好控制，并且分断浇筑整体性差，因此，采取对内外飘板及檐沟同时配制模板，先配制檐沟下外挑模板，然后配制檐沟上内挑模板，拉通线控制斜向尺寸，检查加固后统一整体浇筑混凝土一次成型，不但提高了结构的整体稳定性还可以大大提高施工进度。
2.3飘板分仓拖刮抹压技术，采用斜面分仓拖刮抹压技术，利用铝合金杆设置浇筑分仓，在分仓内利用刮杠将砼拖拉刮平，然后用木抹搓拍密实，解决了浇筑时混凝土向下流淌的问题，并可控制混凝土裂缝的产生，同时保证了浇筑的厚度及平整度。
3.施工工艺流程
女儿墙内悬飘板加檐沟外悬飘板一次成型施工工艺流程主要包括：施工准备、支撑体系搭设、模板安装、钢筋绑扎、混凝土浇筑、养护等施工工序，各工序验收合格后方可进入下道工序施工。
.png)

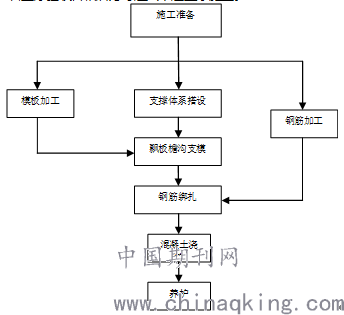

图2施工工艺流程图
4.施工要点
4.1 斜撑内拉挑檐模板支撑体系搭设
为保证外飘挑檐的模板支设，确保模板支设的安全性和稳定性，首先要搭设操作支撑平台，便于挑檐模板的支设和人工的操作。
搭设采用钢管支架，延屋面四周，分别在顶层及次顶层向外搭设立杆，立杆纵向间距通过计算确定为1200㎜，横向间距500㎜，横杆步距900㎜，小横杆与内墙硬性拉接，确保支撑体系的安全和稳定。
为保证操作人员的安全，在操作面上搭设高度1500㎜的安全防护栏杆，周围用密目网封闭。
.png)

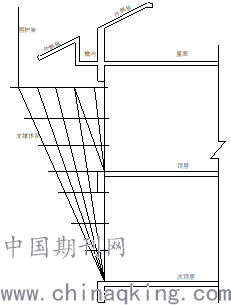

图5.2 斜撑内拉挑檐模板支发撑体系示意图
支模架搭设前必须按设计的立杆平面布置图在挑梁上弹线，以确保立杆间距符合设计要求。
设置纵横向扫地杆。纵向扫地杆用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。
立杆之间按步距 700mm 内满设双向水平杆，并分别与相交立杆扣接牢固，外围水平杆设于立杆内侧，其余纵横向水平杆均分别设于立杆同侧，以便剪刀撑和斜杆与立杆相交处的扣接。
4.2内悬飘板加檐沟外悬飘板模板支设
利用搭设平台,先支设外飘板及檐沟的底模板及侧立面模板,然后在屋面搭设内飘板的模板，飘板用木方做龙骨，模板采用竹胶板，在支设过程中为控制内外飘板的标高准确、斜面通顺，需挂线检查控制各方面的尺寸线，使女儿墙内悬飘板、檐沟及外悬飘板形成一个整体，便于混凝土统一浇筑。
模板工程施工要点：
（1）模板采用 15mm 厚胶合板，主次龙骨均采用 50*80 木方，其具有良好的刚度和强度，表面平整，易拼装、易拆卸、接缝严密，浇筑后混凝土表面光滑等优点。
（2）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少 2~3mm。
（3）模板安装前必须检查所有预埋，预留是否正确，各工种和安装是否及时，并通过业主和监理检查合格后方可封模。
（4）预留洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。
（5）模板安装后必须与钢筋工种配合，保证钢筋人员的正常工作。
（6）所有模板制作后必须有足够的强度、刚度和稳定性，构件截面尺寸准确并对相同类别构件编号翻录、分类做到不混乱。
（7）模板安装完毕后必须先自检后复检并经工程部验收方可监理确认后方进入下道工序施工。
4.3飘板分仓拖刮抹压技术
混凝土浇筑时除满足上述要求，我们总结出了一种飘板分仓拖刮抹压技术，具体是以下几方面的方法：
（1）由于飘板为斜面，为防止混凝土浇筑时向下流淌，厚度不好控制，在浇时过程中，采取分仓浇筑的施工方法。
（2）利用铝合金杆做为分仓的控制标杆，可控制混凝土浇筑的厚度，防止混凝土摊铺过厚过多。
（3）混凝土摊铺后，利用铝合金刮杠拖刮混凝土，使混凝土在分仓内分布均匀厚度一致。
（4）由于斜板的厚度较薄，不利用振捣，用刮杠拖刮平整后，用木抹用力搓打抹压密实，从而保证整体混凝土质量避免产生裂缝，保证结构在模板拆除过程中控制混凝土结构不开裂，从而保证混凝土结构的整体质量。
5.结语
本文介绍了对于屋面内斜式悬飘剪力墙板和外斜式悬挑檐的施工技术，采用的支撑体系能提高挑檐结构的稳定性和安全性。模板支设一次成型，保证了结构的坡度及尺寸精确。混凝土分仓拖刮抹压能加强整体性，避免悬挑板出现裂缝，施工更容易操作。
