吕强 马国强 王伟
国网甘肃省电力公司检修公司 甘肃 兰州 730000
摘要：本文对现有技术存在的不足，提出一种同时符合750kV和±800kV四联端部绝缘子长度和三角联板厚度的四联端部绝缘子更换卡具，能够简化作业流程、节省工器具、降低劳动强度、提高了检修作业效率。
关键词：端部卡具；输电线路；端部绝缘子
引言
随着我国电网规模的不断扩大，输电电压等级不断提高，±800kV特高压直流输电承担着越来越多的电量输送任务，所以线路不可能平凡停电，否则会增加线损和电能损耗，还有可能造成系统的波动和震荡等。目前带电更换±800kV单片绝缘子项目在很多省份已经开展，据了解其采用“一瓶一卡”的方式，造成仅此一项带单作业项目需要很多不同型号的卡具。而且每次作业时要携带好多种卡具，到达作业现场后，根据现场的绝缘子要找合适的卡具，花费的时间和精力比较大。
1主要设计思路
本文设计的一种超特高压输电线路端部卡具（如图1），包括有端部U型卡板、长度调整联板和收缩组件，所述的端部U型卡板由两个侧板和一个底板组成U型，端部U型卡板的底板上设有凹口，端部U型卡板两个侧板上部均设有连接孔，端部U型卡板设有两个，两个端部U型卡板平行，长度调整联板上下两端均设有连接孔，长度调整联板设有两个，两个长度调整联板均连接在两个端部U型卡板之间，两个长度调整联板分别连接在端部U型卡板的两个侧板上，一个端部U型卡板两个侧板的连接孔与另一个端部U型卡板两个侧板的连接孔上均连接有连接螺栓，两个长度调整联板分别连接在两个连接螺栓上，两个长度调整联板上端的连接孔分别与收缩组件的两个丝杆连接，线路三角联板连接在两个端部U型卡板之间，待更换的横担端第一片绝缘子下端的直角挂板连接在端部U型卡板的底板凹口内。
连接螺栓上连接有定位弹簧（如图2），两个长度相同定位弹簧分别连接在长度调整联板左右两侧，两个长度调整联板连接在两个端部U型板正中间。
.jpg)

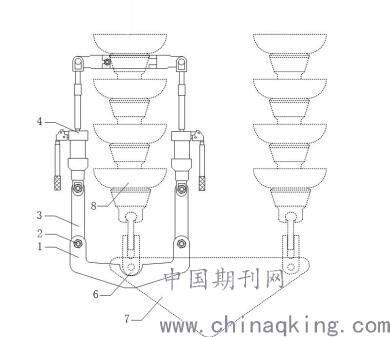

1.端部U型卡板；2.连接螺栓；3.长度调整联板；4. 收缩组件；5. 定位弹簧；6.直角挂板；7.线路三角联板；8.横担端第一片绝缘子
图1 线路组装示意图
.jpg)

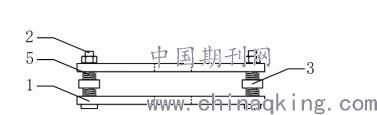

1.端部U型卡板；2.连接螺栓；3.长度调整联板；4. 收缩组件；5. 定位弹簧；
图2 主视结构示意图
2新型端部卡具使用方法
线路上包括有两个横担端第一片绝缘子，第一片绝缘子底部均连接有两个直角挂板，两个直角挂板之间连接有线路三角联板，将连接螺栓、长度调整联板和定位弹簧与两个端部U型卡板一侧的连接孔连接，从两个端部U型卡板另一侧将待更换的横担端第一片绝缘子下方的线路三角联板连接在两个端部U型卡板之间，再使用连接螺栓、长度调整联板和定位弹簧将两个端部U型卡板另一侧的连接孔连接，最后使用螺母收紧端部U型卡板两侧的连接螺栓，要求收紧后的两个端部U型卡板平行并夹紧线路三角联板；待更换的横担端第一片绝缘子下端的直角挂板连接在端部U型卡板的底板凹口内。
在待更换的横担端第一片绝缘子上方的绝缘子上连接绝缘子瓶口卡，将两个收缩组件与绝缘子瓶口卡两端连接，将两个收缩组件的丝杆与两个长度调整联板连接。同时收紧收缩组件的丝杆，注意两个使两个收缩组件的丝杆平衡，保证两个端部U型卡板的底板始终与绝缘子串轴线处于垂直。
将破损的绝缘子串取出更换为新的绝缘子串，检查新的绝缘子串连接良好后，松开收缩组件的丝杆使绝缘子瓶口卡卸力，两个端部U型卡板从线路三角联板上取下，操作完成。
3结语
多功能端部卡具是输电线路检修中更换玻璃或瓷质绝缘子时的一种金属卡具，使用时将端部卡卡在待更换绝缘子横担端或者导线端，收紧丝杆将待更换绝缘子上的荷载转移至端部卡上，从而进行端部绝缘子的更换。在绝缘子的更换作业中，由于绝缘子的型号和种类比较多，常规的卡具根本没有办法检修更换多种不同型号的绝缘子，因此我们将原来的“一型号一卡，一瓶一卡”改成设计后改成“多型号绝缘子一卡，多电压等级一卡”，极大地简化了作业流程，同时也节省了大量工具，降低了劳动强度，提高了检修作业效率。
参考文献
[1] 曾昭桂. 输配电线路运行和检修[M]. 北京：中国电力出版社，2007
[2] 徐涛，吴光亚，周文俊. 交流特高压输电线路绝缘子串污秽耐压特性试验[J]. 高电压技术，2007，33(7)：9～13
[3] 舒印彪，胡毅. 特高压交流输电线路的运行维护与带电作业[Z]. 特高压输电线路的运行、试验与研究专题文集，山东电力信息中心，2007
[4] 金龙哲. 国家电网公司生产技能人员职业能力培训专用教材[M]. 北京：中国电力出版社，2011
