周宇，张建伟，兰宵
红河供电局 云南 蒙自661100
摘要：本文从变电站设备温度出发，结合相关变电站日常巡视及精准运维管理介绍，根据现场设备测温情况及地区电网负荷波动情况进行分析，确保变电站设备温度发生异常时能够快速有效的得到实际温度数据，尽可能的缩小变电站运行人员发现设备温度异常时间及设备故障停运影响范围。
关键字：发热；温度；实时；一次设备
0 引言
作为电力系统的重要构成部分，变电站一次设备运行情况将对整个电力系统造成极大影响，作为一次设备因负荷变化、设备自身及自然环境长期暴露的因素下频繁发热情况进行了分析，本实用新型公开了一种变电站设备移动式温度监测报警装置，旨在提供一种变电站设备移动式温度监测报警装置，对无人值班变电站设备发热缺陷实时跟踪，当温度超过设定报警值时发出报警信息，避免缺陷进一步扩大，保证电网稳定运行。
1 一种变电站设备移动式温度监测报警装置原理
其主要包括直流电源、红外测温探头、温度记录仪、Arduino处理器、SIM通信板、移动终端。直流电源对红外测温探头、温度记录仪、Arduino处理器、SIM通信板持续供电；红外测温探头安装于支架上并对准发热缺陷设备，温度记录仪与红外测温探头连接，用于接收温度数据；Arduino处理器分别通过数据线与SIM通信板以及温度记录仪连接；当缺陷设备温度超过设定值时，温度记录仪将模拟信号传递至Arduino处理器进行分析转换，Arduino处理器将模拟量转换为数字量传输至SIM通信板；在Arduino处理器内写入缺陷设备名称，当缺陷温度超过阀值报警时，Arduino处理器触发SIM通信板发送“XX设备发热已超过设定温度”短信至移动终端，告知变电站值班人员进行现场检查，及时采取有效实施阻止发热缺陷进一步扩大，保障供电可靠性 。红外测温探头能够对缺陷设备热点位置实施不间断监测，并通过485通讯接口将温度信息传递至温度记录仪。温度记录仪可将设备温度值生成曲线并保存，在温度记录仪中设定报警值（变电一次设备设置为80℃），当所接受温度超过设定值时，温度记录仪以模拟量形式将信号传递至Arduino处理器。通过模数转换，Arduino处理器触发SIM通信板并发送短信至变电值班人员移动终端。
.png)
2 与传统的设备发热缺陷跟踪方式相比较
本实用新型的优点在于：采用变电站设备移动式温度监测报警装置，能够使设备发热缺陷被不间断跟踪，避免变电运行人员因温度跟踪工作重复往返于受控站与驻点之间，大大降低交通行车风险，以及人力、物力资源浪费。
3 实施例子

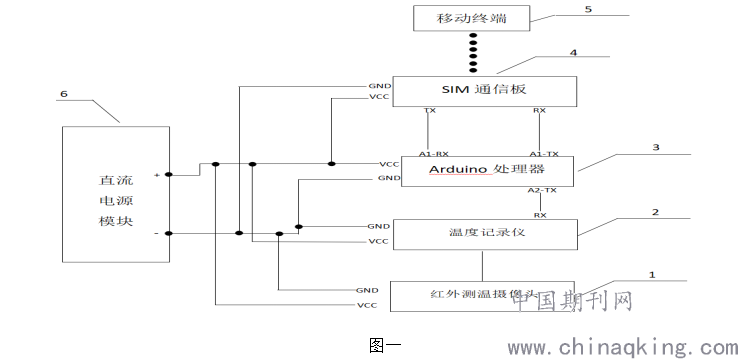

如图1所示，可根据需要跟踪的发热缺陷实际情况，将装置设置于缺陷设备附近（有效射程为5米），并将红外测温摄像头对准缺陷热点部位；红外测温摄像头通过预留的网孔与温度记录仪连接，向温度记录仪传送温度数据；温度记录仪将所传送温度数据生成曲线并存储于自带的SD卡中，方便于分析；在温度记录仪内设置一次设置80℃、100℃、120℃三个温度报警值，当所采集温度超过设定值时，温度记录仪一次发送信号至Arduino处理器，经过模数转换后触发SIM通信板向变电站值守人员发送报警信息。
正常情况下，红外测温摄像头采集的温度在报警值以下，温度记录仪只对所采集温度进行曲线记录并存储。当温度越线时，超过80℃、100℃、120℃依次触发SIM通信板向移动终端发送“XX设备发热已超过80℃”、“XX设备发热已超过100℃”、“XX设备发热已超过120℃”短信至移动终端，促使变电运维人员及时采取有效措施阻止缺陷扩大蔓延。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
4 小结
本文依据一种变电站设备移动式温度监测报警装置原理进行介绍，在诸多变电设备缺陷当中，设备发热类缺陷占比较高。当缺陷设备热点温度还达不到紧急、重大缺陷温度值时，对无人值班变电站设备发热缺陷实时跟踪，当温度超过设定报警值时发出报警信息，避免设备发热缺陷进一步扩大，保证电网稳定运行。
