郭强 庄美婷
新矿集团孙村煤矿信息队
摘要：针对孙村煤矿多种通信系统并存的现状，研究异构通信系统互联关键技术，提出多网融合的煤矿协同通信新模式，开发设计基于程控调度的煤矿多网融合通信联络系统，设计井下音频、定位、监测/监控系统“三位一体”的综合联动控制策略，提高紧急情况下通知井下人员的效率，为煤矿的应急救援和通信联络提供有效手段和安全保障。
根据国家对煤矿“六大系统”的建设要求，煤矿大都已经建立程控调度通信系统、井下语音广播系统、无线通信系统、人员定位系统、安全监测系统及视频监控系统。以上各系统由于不同厂家建设，系统之间相对独立，成为系统“孤岛”，系统之间没有相互联络和互动，同时也没有统一的调度指挥平台。针对煤矿多种通信系统并存的现状，研究异构通信系统互联关键技术，提出多网融合的煤矿协同通信新模式，开发设计基于程控调度的煤矿多网融合通信联络系统，设计井下音频、定位、监测/监控系统“三位一体”的综合联动控制策略，提高紧急情况下通知井下人员的效率，为煤矿的应急救援和通信联络提供有效手段和安全保障。
孙村煤矿目前通信系统之间相互独立，无法实现互联互通，基于以上要求，建立通信联络统一的调度管理平台。采用分布式结构，利用现有系统的资源集成与整合，实现多系统的统一融合。
针对以上问题，通过研究多网融合的煤矿协同通信新模式，致力于解决多种异构通信系统互联互通，人员定位、安全监测系统信息集成、系统联动控制，通过系统语音信号的识别与控制四个方面的关键技术，研发基于程控调度的煤矿多网融合通信与救援广播系统，实现多网互联互通、一键通信、一键广播的统一调度指挥。
该系统主要具备以下功能:
1、多网融合通信功能
（1）调度通讯系统、应急广播系统、扩音电话系统接入到多网融合通信平台，程控电话与扩音电话可实现单向拨打、双向通话；程控电话可实现对某条扩播电话线路的广播呼叫，通话建立后可实现双向通话（等位拨号）。
（2）无线通信系统可接入到多网融合通信平台，实现无线通信手机与有线调度通讯系统的互联互通；
（3）当发生紧急情况时，调度台可对平台内程控电话、无线通信、局部扩播实现一键呼叫。
2、多网融合联动功能
将安全监测系统、语音广播系统、调度通讯系统、人员定位系统接入到多网融合联动平台。当区域瓦斯超限或其他紧急情况下，自动对相应的区域进行广播告警，或自动拨打预设的电话进行语音通知，并向人员定位卡发紧急呼叫信息，人员进入危险区域或区域超员时实现语音报警，实现多网一键通信、一键广播的快速调度指挥，平时服务于日常生产，突发事故时，快速服务救援通信，实现生产调度、实时指挥、紧急救援的煤矿一体化融合通信的目标。

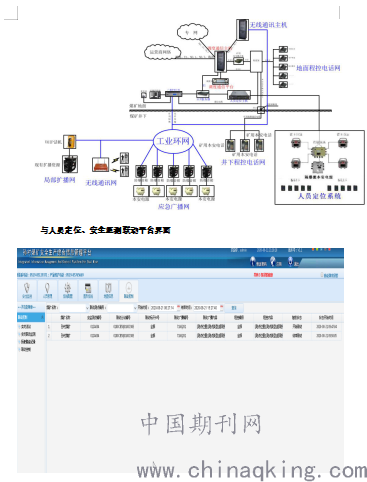

多网融合系统示意图
.png)
.png)
调度通讯系统、广播系统、程控调度系统等实现互联互通，将设备岗位工变为巡检工，岗位工变成巡检工，减少岗位工10人，年节约成本6×10=60万，达到减人提效的目的，为矿井单班百人提供有效支撑。
该系统具有多通信系统融合及联动功能，实现了井下音频、定位、监测/监控系统“三位一体”的综合联动控制，提升矿井整体应急响应水平，具有广阔的应用前景和市场需求。
