一种施工在老旧砖墙上幕墙体系后置埋件施工技术

发表时间：2020/12/11 来源：《基层建设》2020年第24期作者：吴伟陈文杰李杰罗加宾戴冬华刘文郭黎梅

[导读] 摘要：本施工技术将幕墙后置埋板施工方法是按照砌筑规范图集中本该设有圈梁的位置，将后置埋板进行定位埋设。

        中国建筑一局（集团）有限公司北京 100000
        摘要：本施工技术将幕墙后置埋板施工方法是按照砌筑规范图集中本该设有圈梁的位置，将后置埋板进行定位埋设。以新型的定做钢板带通过后置埋板形式固定焊接在建筑外立面上形成条形加固整体，解决了老旧砖墙不满足幕墙设计要求的问题，并且钢板带可兼作为建筑的加固圈梁，增加房屋的整体刚度和稳定性，该种方法安装简便，为改造老城幕墙体系提供了一种可靠、可行的办法。
        关键词：老旧砖墙；幕墙；后置埋件；定做钢板带；倒置式锥形化学螺栓
        1引言
        由于一般老旧房屋需要进行外立面改造，其建设年代久远，部分砖墙和砂浆灰缝的承载力严重不足。若使用常规的幕墙形式，墙无法达到设计荷载以及拉拔试验的要求；使用对穿螺栓对原结构破坏性强，对居民协调量大难以确保成功实施。因此普通的幕墙后置埋板施工方法难以适应此类项目，所以研究一种适用于老旧砖墙的幕墙后置埋板施工技术迫在眉睫。
        2技术特点
        2.1、定制的钢板带通过定制的倒置式锥形化学螺栓固定的结合，对原建筑的结构要求较低（结构鉴定为三级以上房屋并与设计单位确认过的设计荷载可行性楼栋）。
        2.2、钢板带安装简便，同时可兼作为原老旧住宅的圈梁，增加房屋的整体刚度和稳定性。
        3适用范围
        本工法适用于旧城改造老旧砖墙结构的外墙幕墙。
        4工艺原理
        通过使用定制的倒置式锥形化学螺栓，将定制的钢板带固定在外墙上本该设有圈梁的位置，并且将同一水平的埋板焊接形成整体，有效解决了老旧砖墙不满足幕墙设计要求的问题，并且安装简单见效快，经济效益高。

        图4-1砌体承重墙后置钢板带埋件示意图
        5 施工工艺流程及操作要点
        5.1 工艺流程

        图5.1 施工流程图
        5.2 操作要点
        5.2.1 施工准备
        1 深化设计：
        首先根据幕墙的深化设计，在建筑本该设置圈梁的位置设置一圈高200mm的钢板带。
        2 材料要求

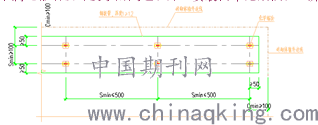

        钢板带、倒置式锥形化学螺栓需厂家定制。钢埋件为热镀锌钢板带（具体尺寸视现场而定），根据深化大样图对钢板带间距500mm设置60mm长水平条形孔，便于化学螺栓微调（见图5.2.1-2）、倒锥形化学锚栓进行厂家产品定制（见图5.2.1-1）。原材均符合规范要求。
        5.2.2 定位放线
        1.钢板带定位放线：
        首先对建筑物进行偏差测量，根据测量结果确定出幕墙的基准线。
        5.2.3 凿除装饰面至结构层
        根据钢板带的定位放线进行清除装饰面至结构面。
        5.2.4 倒置式锥形化学锚栓定位
        根据钢板带的定位放线，确定化学螺栓的具体位置，，然后再准确定位螺栓位置。
        5.2.5钻孔清孔
        根据化学锚栓的厂家安装参数进行钻孔，钻孔完成后进行三次清孔，清孔完毕后对孔径、孔深进行检查。
        5.2.6植入化学锚栓
        螺杆使用专业工具慢速钻入孔中进行倒锥形化学锚栓安装。在凝固时间前不要施加荷载或拧紧螺母。凝固时间需满足产品及规范要求。
        5.2.7在植入化学锚栓的后，按照当地检测站时间要求，根据相关要求对安装好的后置埋件进行拉拔试验，并请监理旁站监督。
        5.2.8钢板带进行安装定位
        化学螺栓安装合格后，将钢板焊接形成整体类似于楼层圈梁的结构。
        5.2.9 垫片螺帽施工
        钢板带定位安装完成后，检查每根螺栓杆就位情况，然后再大面进行垫片及螺帽安装。
        6 材料与设备
        主要材料与设备见下表：

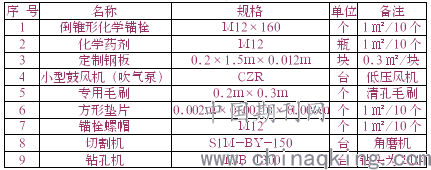

        表6.0.0-1材料及设备表

        7 质量控制
        7.1应执行的规范
        7.1.1《金属与石材幕墙工程技术规范》（JGJ133-2001）
        7.1.2《建筑幕墙工程技术规范》（DGJ08-56-2012）
        7.1.3《建筑幕墙》（GB/T21086-2007）
        7.2 质量控制措施及要点
        7.2.1定制的钢板带进行抽样送检，对进场的材料厚度进行检查，不合格的产品全部予以退场。
        7.2.2凿除至结构面需要保持表面平整，杜绝凹凸不平。
        7.2.3钻孔深度要满足直径及深度，对清孔要求高。
        7.2.4植入化学锚栓要一次成型，不可中间出现间隙，出现间隙化学药剂会进行失效。
        7.2.5 拉拔试验挑选部位根据现场而定，选择操作难的地方进行拉拔。
        8 安全措施
        8.1加强对施工人员的安全技术交底，使安全生产纵向到底、横向到边、责任到人、层层负责，确保安全生产工作贯彻落实。
        8.2进入施工现场必须佩戴好安全帽，严禁打赤膊、穿拖鞋、喝酒后上工地。
        8.3 材料进场后务必将化学锚栓及化学药剂放入专用仓库，不可随意进行堆放。
        8.4钢板带施工时注意摆放位置，需要多人配合进行安装。
        8.5因处于临街，必须先搭好防护棚及安全通道，做好安全防护措施。
        8.6若楼层过高，必须出具专项外架搭设方案进行外架施工。
        8.7若进行动火，先进行动火申请，并且有专职安全员进行监督，动火处放置灭火器及消防水。
        9 环保措施
        9.1凿除原结构装饰面层后，容易产生扬尘，注意晒水除尘。
        9.2凿除后建筑垃圾及时进行清理外运，不可随意堆积，可利用的材料并做到回收再利用。
        9.3化学锚栓、化学锚栓药剂进行专人管理，使用完毕后进行有效清理，不可随意丢弃及堆放。
