装配式钢结构建筑电气设计初探

发表时间:2020/12/11   来源:《城镇建设》2020年27期   作者:羿博
[导读] 在装配式建筑中,由于钢结构它的强度大、成本较低,技术也越来越成熟
        羿博
        陕西同济土木建筑设计有限公司,陕西 西安 710002
        摘要:在装配式建筑中,由于钢结构它的强度大、成本较低,技术也越来越成熟,为此在装配式建筑中,钢结构就得到了广泛的运用。为了确保装配式钢结构建筑它的质量,我们就必须也要保证电气设计的科学性和合理性。由于装配式建筑的特点,我们在对它开展电气设计时,主要是对各种预制构件的电气设备进行合理的设计,对于管线和预留孔洞的位置要确保它们的精准性。为了确现场施工工作能够顺利完成,在开展电气设计工作时,要减少电气线路与其它管线之间的交叉,从而使装配式钢结构建筑的质量得到提升。所以文中就对装配式钢结构建筑的优势分析,从而来探讨装配式钢结构建筑电气设计。
        关键词:装配式钢结构建筑;电气设计;优化措施
1装配式钢结构建筑的特点
        由于装配式建筑是通过预制构件组装起来,而形成的一种建筑类型。它的施工流程比较简单,为此在我们的生活中得到了广泛的应用。相对于其它的建筑来说,最明显的优势有以下几点。
1.1抗震效果好
        钢结构它的受力情况更加合理,而且自身的重量比较轻,它在整个建筑物中发挥着承重的作用。为此就要求我们,必须保证钢结构它自身的强度。在墙体或者楼面的建设过程中,一般要选择质地较轻的建筑材料。由于它自重轻的特点,它的抗震效果较强,整体建筑结构的安全性和稳定性能够得到提升(图1)。

图1
1.2可循环的建造过程
        对于钢结构的装配式建筑,我们对它开展施工时,对整个设计、施工、拆除以及在建的过程,必须进行良好的管理,从而提升对能源的利用率。而且装配式建筑,通过预制构件的组装方式,所以在施工时,能够降低对污染物的排放量,使建筑工程的质量得到保证。而且这些预置构件具有回收与重复利用的优势,为此它能够减少对环境的污染,对能源的浪费。也就说明,这种装配式钢结构建筑,是一种可循环的建造工程。
1.3符合可持续发展的观念
        装配式钢结构建筑,它能够对施工时存在的各种问题进行明显的改善,保护周围的环境,而且也可以提高对于能源的利用率。装配式建筑是通过预制构件的装配,而形成的。所以在整个施工过程中,避免了噪音的产生。而且这种建筑工程拆迁和改建比较方便,对于各种废弃材料能够进行回收利用,所以它符合我国可持续发展的观念。
2钢结构装配式建筑中电气设计存在的问题
        虽然我们已经重视了钢结构装配式建筑中的电气设计,但是在实际操作过程中,仍然存在着一些问题。针对这些问题展开分析,为之后电气设计的优化措施提供理论依据。
2.1电气预埋管线
        在装配式钢结构建筑中,对于预埋管线,不能够采用传统的施工方式。而且装配式建筑采用半预制半现浇的模式,所以在施工中对于浇筑的厚度,以及管线的交叉处理存在困难,我们就必须高度重视对预埋管线的出路。一般在现浇层中设计这种预埋管线,它能够使预制板的周期缩短。为了保证楼板的质量,一定要对现浇层的厚度进行保证。在一些配电箱和弱电箱处,一般会使用现浇楼板,而一些管线少以及交叉少的地方,一般会选择叠合楼板。
2.2综合管线处理不当
        由于在对建筑进行电气设计时,会存在线路交叉的状况,一般可以通过增加现浇层的厚度,来对这种问题进行解决。但是,对于更复杂的线路交叉状况,要求我们必须根据叠合板的分布特点,来进行电气设计。优化综合管线,对各种交叉线路进行处理,从而来降低多层交叉状况的出现。如果是现浇的墙体,我们就应该以强电箱、弱电箱为依据,来对这些管线展开敷设工作,避免管线交叉现象。
2.3预留孔洞位置不精准
        装配式建筑是通过各种预制构件,然后在现场进行装配的一种建筑类型。所以它会存在着许多孔洞的预留位置,对于这些孔洞,在叠合板中,一般有两种类型,即灯具接线以及气体墙上的圆洞预留。这要求我们在对这些孔洞位置预留时,确保它们的精准性。而对于灯具和接线盒孔洞的预留位置,要确保底和板底的齐平。而对于砌体墙上的预留圆洞,要考虑到照明开关以及回路管线的设计。而且在这些预制墙体之间,也应该预留一些孔洞。对插座接线盒、垂直管线进行精确定位,确保在后期水平管线对接时,能够更加的精准,从而来保证装配式建筑的质量。
3装配式钢结构建筑电气设计要点
        通过分析建筑电气设计中的问题,根据国家的标准,展开电气设计。为此我们就提出了,在装配式钢结构建筑中进行电气设计的要点。
3.1使电气设备、管线与主体结构分离

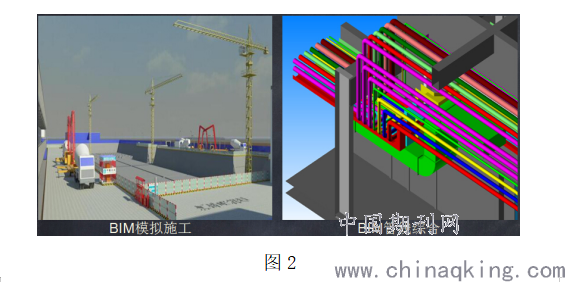

        要求我们在电气设计过程中,一定要使这些设备、管线是与建筑的结构相分离的,确保它们不会对主体结构安全造成威胁。通过将BIM技术运用于整个电气设计工作中,对电气的管线进行协调(图2)。在电气设备管线的布置过程中,要根据装配式建筑的实际要求,进行竖向管线和横向管线的铺设,从而来使电气设计更加的科学合理。

图2
3.2电气设计与建筑设计同步进行
        因为装配式建筑的特点,会在预制构件中预留孔洞位置。所以就要求我们在制造预制构件时,要考虑到电气设计的要求,预留孔洞对管线进行预埋。而且对于一些管线集中的区域,采用现浇楼板的方式,使电气设计与建筑设计同步进行,方便后续工作的顺利开展。
3.3控制装配安装过程
        当我们对预制构件在施工现场进行装配时,要严格按照国家标准进行。而且在安装过程中,对于与钢结构的连接,一般不在现场进行焊接或钻孔。而是通过一些钢梁卡件或者捆扎的形式,对这些钢结构进行固定,从而来避免对钢结构造成破坏,使装配式建筑的稳定性得到提升。
3.4开展敷设工作

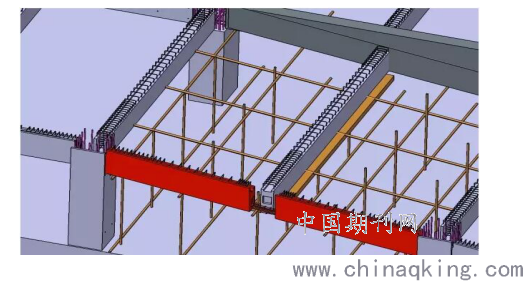

        在电路干线和电缆槽盒的设计中,对于公共走道内的管线,一定要对它们进行敷设。而且根据不同的建筑结构中的电线,以及它们在整个电气设计中产生的作用,采取不同的敷设方式(图3)。通过敷设工作,使电线的安全性得到提升,确保整个电力系统能够正常运作。

图3
3.5科学设置孔洞及接线盒的位置
        当我们在装配式预制构件中,对预留孔洞以及接线位置,要防止设置在在一些受力部位和连接区域。而且在预制构件上,也不能够安装弱电箱和相关的配电箱。对孔道和接线盒的位置,进行科学合理的设置,从而来使电力系统的安全性得到提升。
3.6采用暗装的方式
        在整个电气设计过程中,除了机房和电井的外配电箱,其它所有的电气设计,都要采用暗装的方式进行。暗装配电箱的安装,一定要确保它的预留洞口,与建筑设计中预制构件的洞口相配合,使整个安装过程能够顺利完成
3.7设置防雷接地装置
        在装配式钢结构建筑中,可以利用钢结构它自身的特点,来设置防雷引下线,以及共用接地装置。通过防雷接地装置,可以使建筑物的电气安全性得到保证。而利用自身的钢结构作为这种装置,可以降低施工成本,而且使整个建筑设计的美观性得到提升。
结束语:
        因为装配式建筑是建筑行业未来发展的趋势,为此它在我们的日常生活中将会得到不断的推广和应用。而钢结构它自身的优势,就说明它会广泛的应用于装配式建筑中。而电力对我们的生活产生了非常重要的影响,在生产生活过程中每一个环节都会使用到电力。为此就要求我们,也必须提升装配式钢结构建筑的电气设计质量。所以为了保证装配式钢结构建筑物的质量,我们在对它展开电气设计时,一定要结合装配式钢结构建筑的特点,以及在钢结构装配式建筑电气设计中存在的问题来展开分析,从而提出了在这类装配式建筑中进行电气设计的关键点。通过完善电气设计的质量,从而使电力系统在能够正常运作,而且也能够使装配式建筑的质量和安全性得到进一步的提升。
参考文献:
[1]窦春叶,王海松.装配式住宅的电气设计要点[].智能建筑电气技术,2017, 11(22):135-139.
[2] 秦迪,陈进宝.我国装配式钢结构建筑的发展及现状研究[J].智能城市,2017(11).
