国家电网企标Q/GDW11008与国标GB/T7251.3的差异分析

发表时间:2020/12/11   来源:《中国电业》2020年22期   作者:吴红波、刘亚男、马立男、胡珊
[导读] 目前,计量箱产品为国家强制性认证产品,依据国家标准GB/T7251.3-2017《低压成套开关设备和控制设备 第3部分:由一般人员
        吴红波、刘亚男、马立男、胡珊
        天津电气科学研究院有限公司,天津,300300

        摘要:目前,计量箱产品为国家强制性认证产品,依据国家标准GB/T7251.3-2017《低压成套开关设备和控制设备 第3部分:由一般人员操作的配电板(DBO)》进行强制认证的型式试验。而国网公司为了规范和统一低压计量箱的技术要求,提高低压计量箱整体水平,特发布了企标Q/GDW 11008-2013 《低压计量箱技术规范》。如果生产企业计划参与国网计量箱招标项目,需要在CCC认证的基础上,按国网企标规范自己的产品,所以了解两个标准的差异对生产企业产品设计具有重要意义。
    关键词:计量箱;国网企标;国标;差异
        1 适用范围差异
国标GB/T7251.3-2017适用于由一般人员操作的配电板(DBO)的具体要求,而国网企标Q/GDW 11008-2013主要用于公司系统计量箱的招标、订货、检验、验收和安装使用。为适应全国网系统的实际使用情况,从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑,覆盖了多种计量箱规格。
        2 试验的差异
        2.1试验项目的差异
国网企标在国标的基础上增加且删除部分试验项目,具体如表1所示。

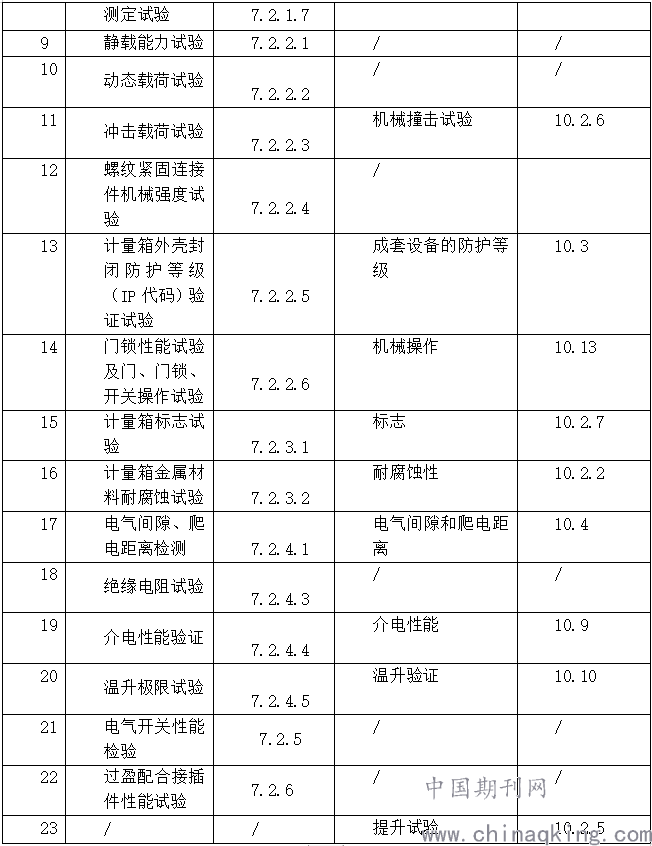

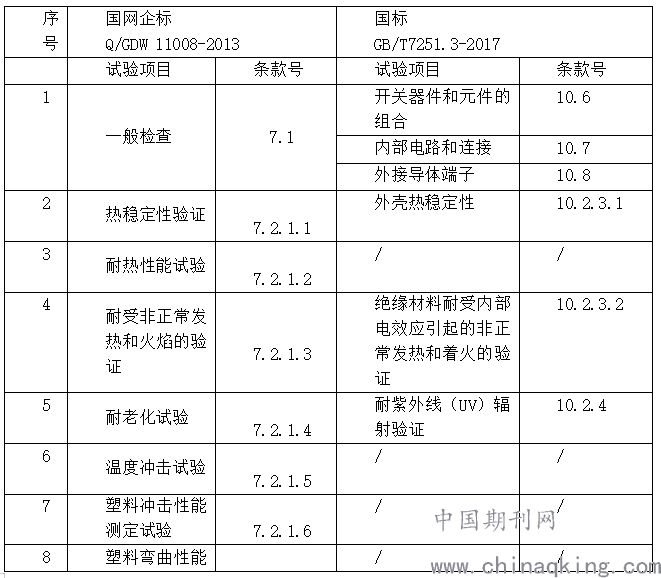

表1  Q/GDW 11008-2013 和GB/T7251.3-2017 试验项目差异


通过表1可以清晰地了解国网企标与国标相比新增试验项目10项,删除试验项目1项。由于计量箱体积小,重量轻,可以人工搬运,故删除提升试验。
        2.2 新增试验项目:
1) 耐热性试验:该试验适应于计量箱内的绝缘部件、非金属计量箱外壳。绝缘部件经过70℃高温存储后,进行球压试验进行判定。国标2006版老标准里有此项试验,但是适用于固定载流部件的绝缘材料,温度为125℃,2017新换版国准已删除此项试验。
2) 温度冲击试验:该试验适应于非金属计量箱,测试非金属计量箱对于温度的适应性。
3) 塑料冲击性能测定试验:该试验适应于计量箱外壳塑料部分(非金属计量箱外壳、计量箱观察窗、金属计量箱外壳塑料部分),以测试相应材料的脆性和韧性,不同材质的判定标准不同:PC+ABS:≥42,SMC: ≥55,PC: ≥45。
4) 塑料弯曲性能测定试验:该试验适应于计量箱外壳塑料部分(非金属计量箱外壳、计量箱观察窗、金属计量箱外壳塑料部分),以测试相应材料的弯曲性能,不同材质的判定标准不同:PC+ABS:≥65,SMC: ≥140,PC: ≥95。
5) 静载能力试验:该试验适应于计量箱外壳、箱门、安装板、安装附件以及对非金属中螺纹连接金属嵌件。
6) 动态载荷试验:该试验试验对电气设备、门、完全安装及门锁封闭状态下的计量箱进行振动试验,其目的是衡量计量箱中电气设备安装牢固程度、安装附件功能性、运输试验要求。
7) 螺纹紧固连接件机械强度试验:国标2006版老标准里有此项试验,2017新换版的标准已删除。
8) 绝缘电阻试验:该试验主要考核产品的电气绝缘性能,在国标例行检验项目里有此项试验。
9) 电气开关性能检验:该试验主要考核计量内开关性能是否满足相应标准的耐燃试验、分段能力、脱口性能试验。
10)过盈配合接插件性能试验:该试验为选做试验,主要是考核接插件的耐腐蚀性能和插拔机械寿命
        2.3 相同试验项目的方法及要求的差异:
1)耐老化试验:国网企标增加了观察窗透光率的要求,且对金属计量箱外壳涂层的判定有变化,企标要求完好面积至少保留50%,国标要求脱落面积不大于35%。
2)冲击载荷试验:国网企标对计量箱表面的抗撞击能力要求提高,国标防撞等级IK05,企标里要求提高至IP09,承受的撞击能量由0.7J提高至10J.。
3)防护等级试验:由于国网招标的计量箱适用于户外环境,Q/GDW 11008-2013要求高一些,防护等级需达到IP34D。而GB/T7251.3-2017 引用GB/T7251.1-2013的规定,户内IP2X,户外第二位特征数字应至少为3.
4)介电试验:试验施加电压值以及时间有变化。国网企标要求电压值2.5kV,时间1min。国标要求电压值1.89kV,时间5s。
        3 设计中应考虑的问题
        3.1 产品规格定义差异:
1)企标Q/GDW 11008-2013:
额定电压:电能表工作电压。
额定电流:对直接接入式计量箱包括额定电源进线电流、额定分户出线电流;对经互感器接入式计量箱为箱内配套互感器的额定一次电流。
表位数:箱体内可安装电能表总数。
2)GB/T7251.3-2017:
额定电压:成套设备制造商宣称成套设备预定连接的主电路交流电压或直流电压的电气系统最大标称值。
额定电流:成套设备制造商宣称的电流值,在规定的条件下通以此电流。
        3.2 结构设计举例分析
国网企标对计量箱电气结构、电气配置、元器件布局以及计量箱的结构尺寸有严格规定,现以单相3排12表位非金属计量箱(直接接入式)设计为例,简单说明满足国网企标Q/GDW 11008-2013设计产品时需要的注意事项。
产品型号:SXD2(SX:SMC非金属计量箱;D2:单相多表位计量箱)
申请规格:额定电压:220V,额定电流:额定电源进线:160A;额定分户出线:40A
        表位数:12位

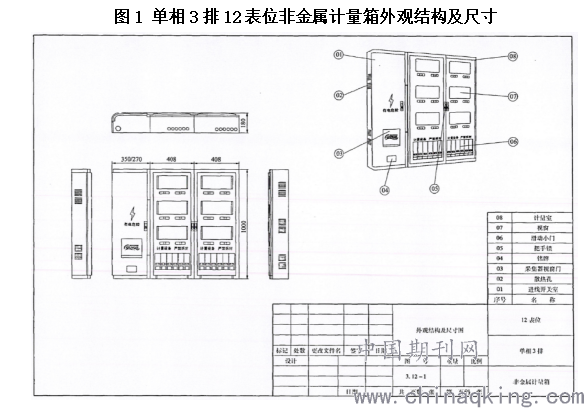

        3.2.1计量箱外壳设计:计量箱外观结构及尺寸图:见图1,且在闭锁及防雨措施完善状态下能达到防护等级IP34D的要求。


     注:外壳尺寸误差应不超过-5mm。

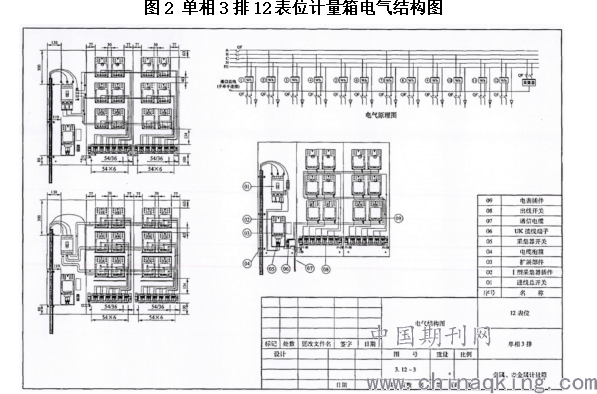

        3.2.2计量箱电气结构图,见图2。

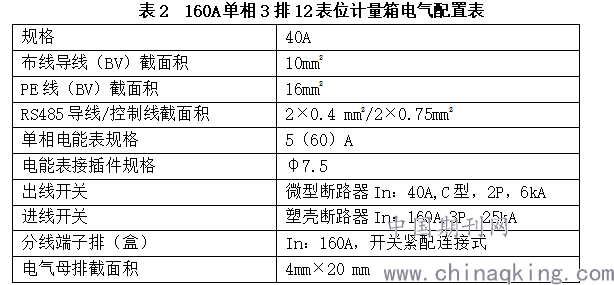

        3.2.3计量箱内部电气配置参照企标Q/GDW 11008-2013 要求,按下表2配置。


注:内部下进电缆直接接入进线开关上桩头时,其接线垂直空间分别不小于300mm,出线室出线接线垂直空间不小于70mm。

        4 结语
        通过上述分析比较,总体来说国网企标Q/GDW 11008-2013比国标GB/T7251.3-2017的要求更高,更规范,企标作为国网的招标依据,相较于国标在试验项目以及试验方法和要求有了很大改变。生产企业如果参与国网招标项目,需掌握两个标准的差异,且严格按着国网企标要求设计计量箱产品的电气结构、电气配置、元器件布局以及计量箱的结构尺寸。
        参考文献:
[1] Q/GDW 11008-2013国家电网公司企业标准
[2]GB/T7251.3-2017低压成套开关设备和控制设备 第3部分:由一般人员操作的配电板(DBO)
[3]GB/T7251.1-2013 低压成套开关设备和控制设备 第1部分:总则
