李志锦 谭锐恒
佛山供电局变电管理三所
摘要：KYN移开式开关柜在变电站中被广泛应用，因其有检修方便，高可靠性，现已成为10kV 设备中不可或缺的一员。当设备停电检修，需要在开关柜的断路器室工作时，为防止工作人员误触碰带电的静触头，有必要在断路器室放置档板。本文以一种新型防误触碰安全挡板为例，讨论如何在KYN开关柜检修时可靠防止工作工作人员误触碰带电的静触头。
关键词：KYN移开式开关柜；检修工作；放误触碰措施
1、引言
现在10kV开关柜大量使用KYN移开式开关柜，当设备停电检修，需要在开关柜的断路器室工作时，工作人员容易误触碰带电的静触头，造成生产安全事故。为防止此类事件的发生，必须要在KYN移开式开关柜断路器室上放置档板。现使用的安全挡板的的方式是移动式，材料是有机玻璃，但与柜体没有联锁，容易被移开。一旦被工作人员操作时不小心移开，该挡板的防误功能将不能开启，失去应有的防护作用。现研制一种与移开式断路器底盘结合的安全挡板，当放入移开式开关柜后，并摇入后，利用锁具锁住转轴，并考虑加入五防逻辑管理，有效防止挡板被未经允许就移开，提高防误触碰的水平。
2、安全挡板现状

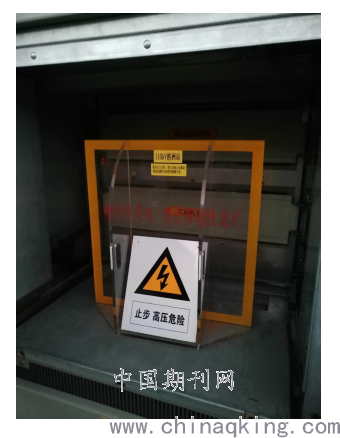

当KYN移开式开关柜停电检修，需要在开关柜的断路器室工作时放置安全活动挡板。现在的安全活动挡板是没有任何的固定措施与柜体间没有任何连锁措施，现场实物如下图；在10kV 母线不停电的情况下，挡板内存的静触头是带电的，能活动的安全挡板容易导致工作人员在检修工作时误移开挡板，容易导致生产安全事故，存在一定的人身风险情况。
.png)
3、设计理念

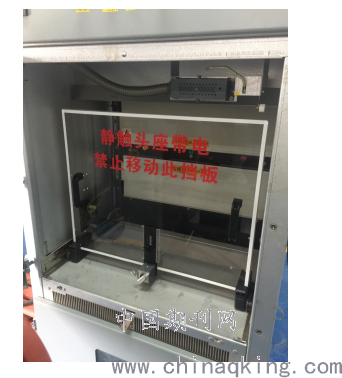

在设计中，我们团队坚持严，细，实的原则。严：必须严选新型活动挡板的材料，具有高绝缘性能，高强度性能的有机玻璃；细：为了将安全落实到更细节的地方去，我们将该挡板设计成了有二重连锁，第一重连锁使用了金属锁扣将挡板滑轮与小车室内导轨形成互锁，第二重连锁使用了磁吸锁扣将挡板本体与小车室内底板形成互锁结构；实：能纳入五防逻辑管理，如需解开连锁，必须经过一系列的模拟操作，有效提高对安全挡板的管理及使用的有效性，更适合现场的工作需要，根据工作的需要可适当调整挡板的空间，可以杜绝因工作而移开安全挡板。
.png)
4、调试与应用

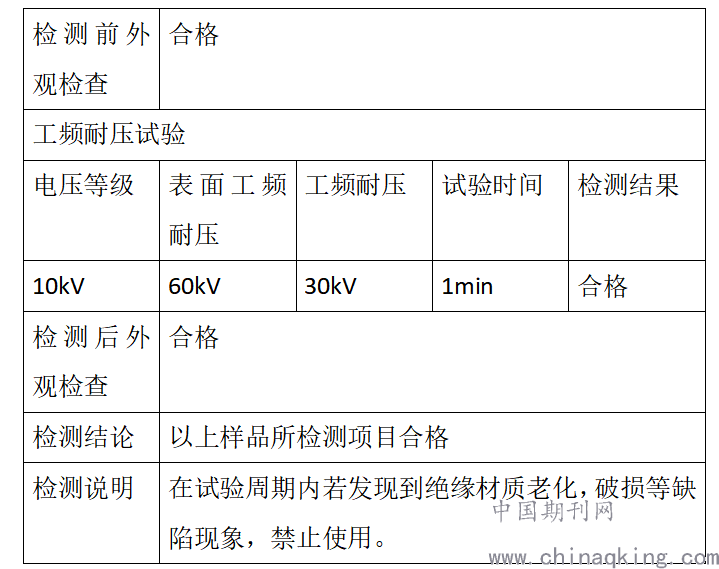

为了对新型活动挡板的绝缘性进行严格的把控，所以我们对新型活动挡板进行了工频耐压试验，下表为试验数据
.png)
试验表明，此新型安全活动挡板能适用于10kV KYN开关柜的检修工作。现推行于佛山供电局变电管理三所南海巡检中心所管辖的变电站，并受到领导与现场工作人员的一致认同。
结语：基于上述论证与试验项目，能印证出，该新型安全活动挡板能在功能上完成取代旧挡板。在防误触碰的应用上，能有效地遏制安全事故的苗头发生。
参考文献：
[1]王星.10kV移开式大电流开关柜发热缺陷浅析[J].电子测试,2019(16):101-102.
[2]陈英,李茫.移开式固体绝缘开关柜在海洋平台上的应用[J].石油和化工设备,2019,22(07):60-63.
[3]朱信德.10kV移开式开关柜检修平台的研制[J].中国高新科技,2019(05):46-47.
