街面电站地下厂房施工支洞排水控制系统

发表时间:2020/12/11   来源:《中国电业》2020年22期   作者:翁昕
[导读] 本文介绍街面电站地下厂房施工支洞排水控制系统工作原理,通过PLC控制排水泵自动启停实现施工支
        翁昕
        福建水口发电集团有限公司尤溪流域分公司,福建三明 365100

        摘要:本文介绍街面电站地下厂房施工支洞排水控制系统工作原理,通过PLC控制排水泵自动启停实现施工支洞水位控制,提高排水泵日常运行的可靠性,并实现对排水系统的安全监控,避免水淹厂房等严重安全事故的发生,保障水电站发电机组设备的正常稳定运行。
        关键词:水电站 排水泵 PLC控制 浮球液位开关 水位调节
1 概述
        街面电站位于福建省三明市尤溪县西南部——尤溪上游均溪支流上,为尤溪流域开发的第一级龙头水电站。坝址以上流域面积1604km2,总库容18.24亿m3,为多年调节水库。电站装机2台,总装机容量300MW,设计多年平均发电量为3.6亿kW·h,枢纽主要建筑物包括拦河大坝、岸边溢洪道、引水发电系统,地下厂房及开关站等。
        街面电站地下厂房施工支洞1号洞和2号洞均位于主交通洞内,工程完工后进行封堵,利用地势形成蓄水池。在山洞内道路两侧设排水沟与蓄水池连通,将山体渗漏水及厂房部分排水引排至蓄水池中,再用排水泵将蓄水排至洞外尾水处。若施工支洞出现异常来水或排水泵发生故障,蓄水池中水位上升过快,未能及时排水,将直接威胁水电站机组设备的安全,可能造成水淹厂房等严重安全事故。
2 排水系统设备布置
        施工支洞蓄水池内汇集的山体渗漏水为酸性水。为适应该环境,在每个施工支洞泵房内装有2台防酸自吸泵(80FZB-45L)和1台防酸应急潜水泵(QS32-45/3-7.5)。其中1台自吸泵作为日常运行排水,另1台作为备用排水,每周轮换一次主备用水泵,潜水泵作为故障时紧急排水使用。共计6台排水泵分别通过6路长约450m的亚通PE110(耐压1.6MPa)排水管将蓄水排至主交通洞外尾水处。自吸泵流量为50m3/h,扬程为45m,功率为15kW,潜水泵流量为32 m3/h,扬程为45m,功率为7.5kW。1号洞自吸排水泵启动间隔为8h,运行时间为40min。2号洞自吸排水泵启动间隔为5h,运行时间为30min。
3 排水控制系统
3.1 排水控制系统简介
        为确保排水系统的安全可靠运行,将可编程控制器PLC应用于施工支洞排水控制系统。PLC可通过控制4台自吸泵的自动启停,调节洞内蓄水池水位在设定范围内。该系统主要由排水泵控制屏和浮球液位开关组成。控制屏内装有PLC、电源空开、交流接触器、继电器等设备。排水泵控制屏作为街面电站的一个辅机现地LCU,通过光纤将PLC数据传送给计算机监控系统中的地下厂房公用LCU,实现数据的采集和处理,以及对系统运行的安全监控。
3.2 排水泵启停控制方式
        施工支洞1号、2号洞共4台自吸排水泵均设有“手动控制”和“PLC控制”两种启停方式,可通过排水泵控制屏上的转换开关实现启停方式的切换。转换开关设有水泵运行的四种状态:手动、自动、备用和切除。若切换为“手动”运行状态即选择“手动控制”,可直接控制主回路使自吸排水泵启动,切换为“切除”则手动停泵。若切换为“自动”或“备用”这两种运行状态即选择“PLC控制”。
3.3 PLC控制排水泵启停原理
        PLC作为以微处理器为基础的控制装置,通过数字量输入、输出模块将外部电气部件和处理器单元CPU相联系,由输入模块接收和采集输入信号,再由输出模块实现设备监控。本例中,排水泵控制屏上:转换开关、水泵运行指示灯、水泵电源监视、浮球液位开关及故障复归按钮等器件提供开关量输入信号,开关量输出信号通过继电器输出,可控制自吸排水泵电动机启停,也可通过控制屏上指示灯显示故障信号及水位状态。
3.4 施工支洞蓄水池水位信号采集

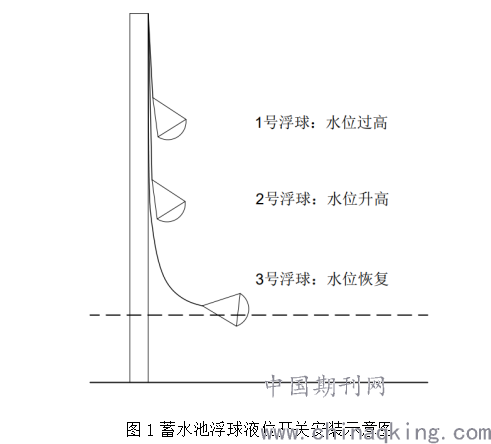

        根据所设定的自吸排水泵启动与停止的水位差,分别在施工支洞1号、2号洞蓄水池中悬挂安装三个不同高度的单点式控制浮球(诺尔塔M2)。如图示,1号、2号浮球控制排水泵启动,3号浮球控制排水泵停机。浮球中的液位开关均为常开接点开关,当水位上升至2号浮球倾倒,开关导通,向PLC发信 “水位升高”;当水位继续上升至1号浮球倾倒,开关导通,向PLC发信“水位过高”;当水位下降至3号浮球恢复悬直状态,开关导通,向PLC发信“水位恢复”,这三个水位信号作为PLC的开关量输入信号。分别用2根7芯控制电缆,将1号、2号洞的浮球液位开关的水位信号输出端连接至PLC开关量的输入接口,经过CPU处理,PLC再通过继电器输出控制自吸排水泵的启停。

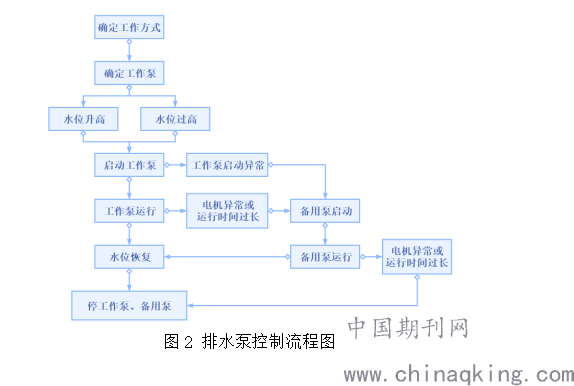

3.5 排水泵启停控制流程
        (1)首先,PLC需判断当前自吸排水泵的工作方式,并确认每台排水泵是设定为工作泵或备用泵;
        (2)当水位上升至2号浮球液位开关导通时,PLC接收到“水位升高”信号,启动工作泵;
        (3)当水位上升至1号浮球液位开关导通时,PLC接收到“水位过高”信号,向监控系统发信:水位过高,同时启动工作泵;
        (4)当水位到达工作泵启动水位时,若出现工作泵故障无法启动,则PLC立即启动备用泵并向监控系统发信:工作泵启动异常;
        (5)若工作泵启动后,在运行过程中出现电机异常、或长时间运行后水位仍未恢复,则向监控系统发信,并停止工作泵、启动备用泵;
        (6)若备用泵无法启动,则向监控系统发信:备用泵控制回路断线;
        (7)若备用泵启动后,在运行过程中出现电机异常、或长时间运行后水位仍未恢复,则向监控系统发信,并停止备用泵;
        (8)若工作泵或备用泵运行一段时间后,水位下降至3号浮球液位开关导通, PLC接收到“水位恢复”信号,工作泵或备用泵停机。




4 结语
        将PLC自动控制技术应用于街面电站地下厂房施工支洞排水控制系统,使系统具有较高的可靠性和灵活性,并能时时监控系统的安全运行。目前该系统排水效果良好,能有效控制施工支洞蓄水池水位。之后将继续完善对排水控制系统的管理,加强水淹厂房等安全事故的防范措施,为维护水电站的安全稳定运行起到积极作用。

参考文献
[1] 王颖.浅析南水北调洪泽泵站积水廊道水位控制系统[J].居舍,2018,33:167
[2] 叶亮.水电站渗漏排水系统的升级改造[J].科技创新与应用,2020,06:123-124
