1 问题描述
某燃气-蒸汽联合循环发电厂建有2台9E燃气轮机组，配套2台余热锅炉和2台蒸汽轮机，每台余热锅炉进口烟道安装有烟气挡板，烟气挡板安装位置见图1，烟气挡板由液压油系统控制双边液压油缸驱动实现开关，液压油系统由液压油站、减压阀组、电磁阀、管路、蓄能器、油缸等组成，通过开关烟气挡板可以实现燃机单循环发电，也可实现整套联合循环机组发电。当余热锅炉或者蒸汽轮机故障需要检修时，可以关闭余热锅炉烟气挡板，燃气轮机排气从旁路烟囱排出，实现燃气轮机单循环发电，当整套联合循环机组无故障时，打开余热锅炉烟气挡板，实现整套联合循环机组发电。挡板几何尺寸5500*5500*200mm，挡板重量12745kg，燃气轮机排气流量1412t/h，燃气轮机排气压力2.5k Pa。
.png)
2 事件经过

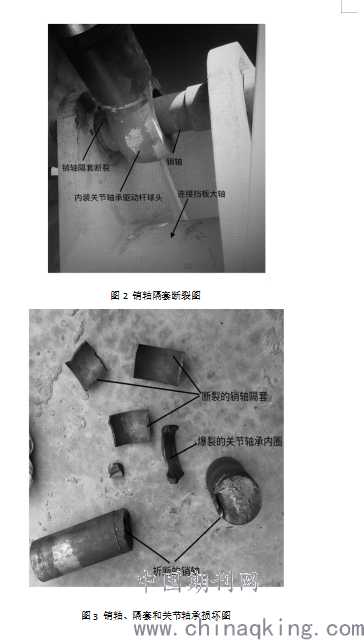

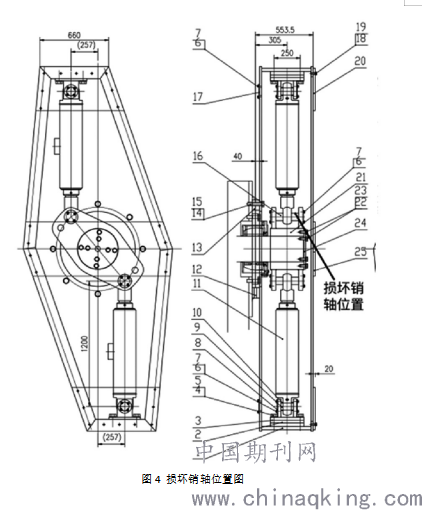

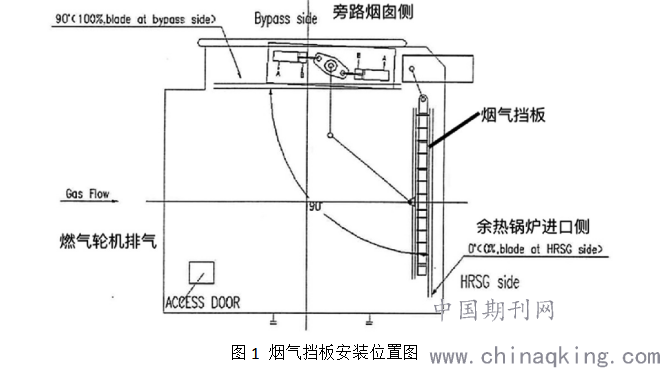

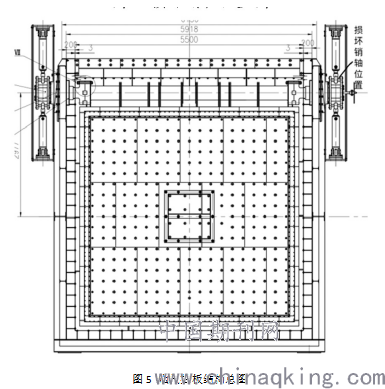

2017年11月2日7号锅炉停炉备用状态，锅炉检修技术人员定期对锅炉挡板进行静态开关活动检查，听见7号锅炉烟气挡板右侧（顺气流方向）液压油缸驱动杆有嘎嘎嘎的异常声音，经仔细检查发现挡板右侧上方液压油缸驱动杆销轴隔套断裂，拆开销轴，发现销轴折断，销轴和球头之间的关节轴承爆裂，见图2、3、4、5。
.png)
.png)
.png)
3 处理方法
（1）2017年11月2日下午检修人员卸下驱动杆球头，由于厂家备件从国内海运到加纳途中，现场没有备件，检修人员测量销轴直径为φ70mm，长度300mm、测量隔套尺寸，按图纸材质要求用45号钢棒，用车床加工销轴和隔套，由于现场没有备用关节轴承，车工用304不锈钢棒加工一个轴套临时代替关节轴承，轴套外径和驱动杆球头不留间隙装配，轴套内径与销轴留0.1mm间隙，保证驱动杆可以左右自由活动。2017年11月3日上午把加工件安装到液压油缸驱动杆上，启动液压油系统，DCS远方发开关指令，挡板动作正常，无异常响声。
（2）2017年11月8日20:30，运行人员按加纳电网调度指令启动7、8号发电机组，就地检查7号锅炉挡板动作正常，无异常声音。2017年11月19日00:30运行人员按加纳电网调度指令停运7、8号发电机组，7号锅炉烟气挡板在这11天都运行正常，证明加工件可靠。
（3）2017年11月19日，更换从国内发货海运抵达加纳的厂家原装液压油缸驱动杆球头（包括型号为GE70ES,SKF关节轴承），启动液压油系统，DCS远方发开关指令，挡板动作正常，无异常响声。
4 原因分析
（1）查找检修记录，发现：
2017年2月18日00:40-01:30,7号锅炉烟气挡板由于液压油系统蓄能器泄压阀内漏，系统无法稳压，导致烟气挡板开度大幅度摆动，振动大。
2017年3月12日00:36-02:55,7号烟气挡板由于液压油系统颗粒度达到11级严重超标，YA23电磁阀不能正常工作导致烟气挡板开度大幅度摆动，振动大。
由于燃机排气流量大，挡板自身重量大，挡板液压油系统运行时压力高达15MPa，大流量烟气对不断摆动的挡板不停冲击，冲击力不断作用在销轴和关节轴承上导致销轴和关节轴承疲劳损坏。
（2）现场检查发现建设期安装挡板销轴时没有采用正确工具安装，现场有很多大锤留下的印记，错误使用大锤在一定程度上损伤销轴和关节轴承。
（3）检查4个油缸驱动杆的8个关节轴承，发现都存在缺油现象。
以上几个原因是锅炉烟气挡板油缸驱动杆销轴、关节轴承和隔套损坏的主要原因。
5 预防措施
（1）严格按照厂家说明书要求使用正确工具装配销轴和关节轴承，如使用液压油顶和紫铜棒装配，禁止用大锤野蛮装配。
（2）定期监督烟气挡板液压油颗粒度在6级以下，利用每年机组小修时间清理一次挡板液压油箱，更换挡板液压油系统滤芯，检查更换各液压元件密封件，定期检查清洗各电磁阀，保证电磁阀正常动作。
（3）定期检查更换关节轴承及烟气挡板大轴轴承润滑脂，确保各轴承润滑良好。
6 结束语
通过对烟气挡板液压油缸驱动杆断裂销轴、隔套、关节轴承更换后，检修技术人员制定一系列定期检修维护计划，要求检修人员严格按照计划定期对关节轴承进行润滑脂检查更换，定期监督挡板液压油系统液压油油质，每年机组小修时定期清理一次挡板液压油箱，检查更换液压油系统各元件密封件，更换挡板液压油系统滤芯，两年半来锅炉挡板及液压油系统运行良好，再没出现任何故障。
