窦俊伟、戴永平、高锋、李泽民、陈川华、孙智全
中国南方电网有限责任公司超高压输电公司曲靖局，云南曲靖655000
摘要：当铁塔接地线发生损害时，施工人员需要将其更换。但当拆除接地线螺栓后，接地线会因为自身存在弹性，从原来位置弹开。安装新的接地线和螺栓时，由于接地线弹力较大，操作时非常困难且费力。现提出一种铁塔接地线夹紧装置，它可以快速轻松更换接地线，且不会因为夹紧力过大而损伤铁塔角钢和接地引下线。
关键词：接地引下线；测量；夹紧装置
Design and application of a clamping device for iron tower grounding wire
Dou Junwei，Dai Yongping，Gao Feng，Li Zemin，Chen Chuanhua，Sun Zhiquan
Qujing Bureau of EHV transmission company of China Southern Power Grid Co., Ltd, Yunnan Qujing 655000
Abstract: When the tower grounding wire is damaged, the construction personnel need to replace it. However, when the ground wire bolt is removed, the ground wire will bounce away from its original position because of its own elasticity. When installing new grounding wires and bolts, it is very difficult and laborious to operate due to the large elasticity of grounding wires. This paper presents a clamping device for iron tower grounding wire, which can quickly and easily replace the grounding wire, and will not damage the tower angle steel and grounding downlead due to the excessive clamping force.
Keywords: Grounding down lead; measurement;Clamping device
0 研究背景
测量接地电阻是线路运维作业人员日常工作，常常在雷雨季节来临前完成接地电阻测量工作。接地引下线由于土壤下沉会导致弹力较大，拆装螺栓缓慢，影响测量效率，且安装螺栓时，通常是用力拧紧，紧贴主材，对于螺栓是否紧固到位仅凭经验确认，影响雷击时泄导雷电流的接地电阻。为了更直观的反映出螺栓紧固后是否到位，本文研制一种铁塔接地线夹紧装置，更换接地线或拆装螺栓时夹紧引下线，防止人员被弹力击伤，更能用数值反映螺栓紧固程度。
1 产品组成的设计

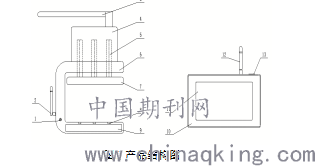

.png)
备注：1：充电口；2：发射天线；3：液压手把杆；4：液压缸；5：液压杆；6：U型主体；7：压紧块；8：压力传感器；9：压力显示屏；10：接收器主体；11：触摸式显示屏；12：接收天线；13：充电口。
铁塔接地线夹紧装置由充电口、发射天线、液压手把杆、液压缸、液压杆、U型主体、压紧块、压力传感器、压力显示屏、接收器主体、触摸式显示屏、接收天线、充电口等构成。
压力传感器由测力传感器、数据采集显示电路、无线通讯电路和电池等部件组成；接收器主体由彩色液晶显示屏、接收控制电路、无线通讯电路、电池等部件组成。
2 工作原理
操作时，将该夹紧装置装夹至铁塔连接地线的角钢上，通过手动打压液压手把杆，可使三根液压杆同时向着压力传感器的方向均匀移动。当该夹紧装置与角钢、接地线完全夹紧时，压力显示屏会显示当前压力值。与此同时，接收器也会同步显示当前压力值。
2.1压力传感器

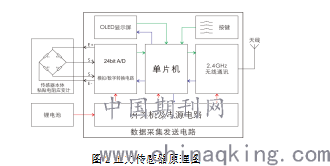

.png)
压力传感器由电阻应变式传感器、数据采集电路、无线通讯电路、电源电路等部件组成。弹性体、电阻应变计、A/D转换电路、单片机、OLED显示屏、无线通讯电路、锂电池、外壳等元件构成。完成压力值检测、数据采集显示和无线传输功能。
测量时，弹性元件两端通过连接附件串联在负荷测试回路中。弹性元件变形区随负荷变化产生对应的机械变形，粘贴于变形区的电阻应变计的电阻值随机械变形而发生变化。多片电阻应变计和补偿元件组成惠斯顿电桥，输出与力值对应的微电压信号。
传感器输出的微电压信号经过A/D转芯片的内置放大器进行信号放大后转换为数字信号，由单片机进行量纲转换、显示运算后送入OLED显示屏进行显示和通过无线通讯电路进行无线通讯。
无线通讯电路由信号调制及解调芯片、信号放大电路和天线等元器件组成。工作于2.4GHz频段，在单片机控制下完成测量数据的发送和测量控制指令的接收。
电源电路由可充电锂电池、稳压电路等部件组成。为传感器及数据采集显示电路、无线通讯电路提供电源。
2.2接收器
接收显示端由彩色液晶显示屏、双通道接收控制电路、无线通讯电路和电源电路、外壳等部件组成，完成测量数据显示及控制指令发送。
接收控制电路控制无线通讯电路和显示屏，接收传感器发送的测量数据和由显示屏输入的控制指令，将测量数据送入显示屏显示和将控制指令发送至传感器。
3 结语
设计制作的接地线线夹，能够满足不同电压等级的线路使用，使用方法简单、快捷、直观，消除了接地线拆除时弹力伤人的隐患，能更好的做好线路防雷工作，应用宽广，在电网运维、检修中使用推广。
作者简介：
窦俊伟（1989-），男，大专，助理工程师，高级工，超高压输电公司曲靖局，主要从事输电线路运行检修。
戴永平（1991-），男，本科，助理工程师，超高压输电公司曲靖局，主要从事输电线路运行检修。
高锋（1986-），男，本科，助理工程师，高级工，超高压输电公司曲靖局，主要从事输电线路运行检修。
李泽民（1988-），男，本科，助理工程师，高级工，超高压输电公司曲靖局，主要从事输电线路运行检修。
陈川华（1986-），男，本科，助理工程师，高级工，超高压输电公司曲靖局，主要从事输电线路运行检修。
孙智全（1985-），男，中专，助理工程师，高级工，超高压输电公司曲靖局，主要从事输电线路运行检修。
