杨柳辉 宋亮 商凯
广东电网有限责任公司河源供电局 广东 河源 517000
摘要:随着电力输电线路规模的不断变大，越来越多的村镇地区都建有输电杆塔，而村镇地区种植业比较发达，进而会经常有塑料薄膜、广告布等漂浮物飘挂在导线上，这就造成了线路运行存在的安全风险。为了避免因停电而造成的电网经济损失，宜采用带电作业的方式在不影响线路负荷、不改变电网运行方式的情况下进行设备的缺陷处理。
关键词:飘挂物;带电作业;缺陷处理
引言
通过我们多年的施工经验总结，发现架空线路悬挂飘挂物的缺陷隐患已经成为了输电线路的一种常见隐患。针对于架空线路中飘挂物悬挂导线的频繁发生，为了更高效、更可靠、更安全的的解决该类缺陷隐患，通过施工时的反复的研习论证，最终得出了带电处理导线悬挂飘挂物的技术。
1 方法简述
1.1 停电检修困境
架空线路悬挂飘挂物经常发生在春季及秋季，如果要停电处理，则会遇到下面一些检修困境：与调度等部门协调停电困难、停电会造成线路线损、倒负荷操作也威胁到电网的安全稳定运行。
1.2 带电作业优点
电网内不管是计划停电、紧急停电还是临时停电，都会对电网的经济及民众的经济造成很大的损失，所以在电网内停电检修计划如果能减少一次，就能够在经济上得到很大的弥补。因此，带电检修与停电检修一样，都是电业生产的重要手段。带电检修与停电检修比较具有以下优点。
（1）保证对用户连续供电，不影响电网经济运行方式，从而降低线损。
（2）更具有检修计划的灵活性。
（3）可在不影响线路负荷、不改变电网运行方式的情况下进行设备缺陷处理。
（4）更高效的保障了电网设备的运行安全。
因此，带电检修消缺较停电检修消缺节能了很多也方便了很多，我公司成立技术攻关小组，就如何高效、安全完成架空线路带电处理飘挂物缺陷进行了深刻的研究探讨。
2 施工方法及原理
2.1 等电位作业注意事项
等电位作业是相对安全的，但应注意以下几点[1]：
（1）借助某一绝缘工具进入强电场时，应控制人体的泄漏电流在安全水平。
（2）安全距离必须满足相关规程及标准的规定，使放电概率控制在10-5以下。
（3）在进入或脱离等电位时，作业人员必须穿戴全套屏蔽用具，且应动作迅速。
2.2 施工方法
500kV架空线路处理悬挂飘挂物带电作业采用横担处搭设软梯法。进入电场时，首先将绝缘软梯上部金属钩悬挂于横担塔材，然后作业人员沿着软梯攀爬进出等电位。
2.2.1 等电位进入示意图如下：
直线塔：
.png)
注：S为绝缘子串绝缘部分、S1=0.5m为电工未进入等电位距带电体最短的距离、A=0.3m为轨迹绳横担挂点至绝缘子串挂点的距离、L为有效轨迹绳的长度。经测量人体厚度留取一定欲度后取0.8m；
(经分析得：当等电位电工准备进入等电位时取得最小组合间隙，因S+ S1小于S1+S3，则最小组合间隙为S= S+S1 与S= S1+S2中较小者，经查对金具组装图及相关技术资料可计算得出具体数据。当最小组合间隙不小于3.9米时满足带电作业进入等电位最小安全距离。

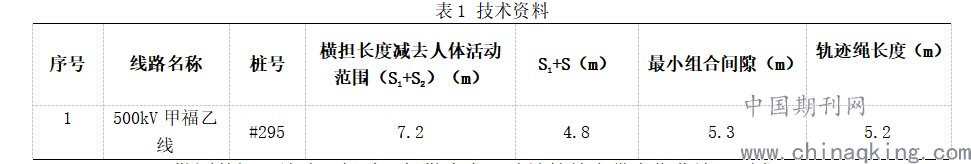

.png)
勘测数据及结论：经过现场勘查和理论计算符合带电作业施工要求。
2.3 施工方法简述
2.3.1 施工准备
（1）准备材料、绝缘工器具等。
（2）进行人员配置，要设一名工作负责人和专职监护人。
（3）对等电位作业人员进行技术交底。
（4）地面人员检测现场气候条件。
（5）检查确认杆塔基础、脚钉等是否牢固可靠。
（6）检测工器具：外观检查全面、不漏检；对硬质绝缘工具进行表面清洁，经绝缘电阻检测确认确认绝缘电阻≥700MΩ，整套屏蔽服最远端电阻不大于20Ω。作业人员不得裸手持绝缘工具。
（7）核对设备名称编号，确认缺陷位置。
（8）等电位作业人员应穿戴全套合格的屏蔽服且各部分之间连接良好，并向工作负责人汇报清楚，高空作业人员正确佩戴安全带，并进行冲击试验合格后方可使用。
2.3.2 500kV架空线路处理悬挂飘挂物带电作业[2]
（1）塔上电工登塔安装传递绳：塔上电工携带绝缘传递绳、绝缘滑车登塔。攀爬时应抓牢、动作规范，登塔必须使用防坠落保护装置，人员间距应大于2米，换位时不得失去安全带的保护，到达合适的位置后安装绝缘传递绳；传递绳安装要牢固、可靠。（上塔必须使用防坠落保护装置）。
（2）地面电工传递工具；地电位电工安装工具：地面电工将滑车组、轨迹绳、绝缘滑车组绳用绝缘传递绳传递给地电位电工。吊件与绝缘传递绳绑扎可靠，传递时，绝缘传递绳应控制有效、平稳顺畅，避免绳索和设备摩擦及工器具磕碰；地电位电工将滑车组、轨迹绳安装在适当位置（滑车组的尾绳与塔材绑牢防止绳子滑脱；轨迹绳与塔材的接触面应先垫上毛巾，然后再绑扎）将士字梯安装好后进行冲击试验。
（3）等电位电工进入等电位：等电位电工系好人身后备保护绳携带个人工具并再次检查、确认屏蔽服各部分之间连接良好，经工作负责人许可后进入士字梯。由地电位电工配合放松绝缘滑车组绳进入等电位，在离带电体0.5m时停下报告工作负责人，经工作负责人同意后地电位电工迅速稍微放松滑车组尾绳，等电位电工迅速进入等电位。等电位电工进入电场时裸露部位对带电体不得小于0.4m, 进入过程中，等电位电工的组合间隙应满足要求，移动过程不得失去人身后备保护绳的保护。
（4）清理异物：等电位人员沿导线走到异物位置，将异物清理放入工具袋，携带异物回到进入等电位置。
（5）等电位电工退出等电位，返回塔上：等电位电工检查导线侧设备恢复完好，然后检查导线上是否还有遗留物，检查完后报告工作负责人，得到工作负责人许可后退出等电位，退出等电位时动作要规范、迅速。
（6）地电位电工拆除绝缘士字梯、滑车组、轨迹绳等所有工具传递至地面 ，人员下塔：地电位电工拆除所有工具传递至地面，检查塔上无遗留物汇报工作负责人，得到工作负责人许可后下塔。（下塔必须使用防坠落保护装置、人员间距应大于2米）。
（7）地面电工整理工器具和清理现场：地面电工将工器具收拾完整，将现场清理干净，做到工完、料净、场地清。
（8）召开现场班后会：工作负责人全面检查工作完成情况。
（9）工作负责人向调度汇报：作负责人报告带电处理500kV甲福乙线缺陷工作已完成，并经验收合格，设备上无遗留物，人员已撤离，现可结束工作票。
3 结束语
随着经济的发展，在保证电力能源不间断供给的前提下，带电作业消除线路缺陷必然会成为主流。500kV架空线路是运输电力运输的主干道，如何在保证电力的持续输送，不断电的前提下消缺也时重中之重，上述的带电消除架空线路飘挂物技术的研究，不仅是保障了线路持续输送电能的能力，在消缺上也更加及时，对电力设的保护也起到了很大的作用。在未来的发展中，在城市不间断供电和用电的可靠性等多方面上，带电作业技术也会越来越成熟。
参考文献：
[1]沈国璋.500千伏及以上线路带电作业的安全与技术控制[J].城市建设理论研究:电子版,2015,5(36).
[2]孙永刚.(2019).500kV输电线路带电作业安全防护.环球市场, 000(020),120,175.
作者简介：
杨柳辉（1978-05），男，汉族，广东河源人，本科学历，单位：广东电网有限责任公司河源供电局，带电处理500kV输电线路漂浮物技术研究。
