刘焕辉
广东电网有限责任公司惠州供电局 广东惠州 516001
摘要：针对电力行业中保护相邻屏同时有工作的时候，存在工作地点的保护屏会被相邻屏另一个工作的安全措施悬挂红布，导致给工作带来了诸多不便，现提出研究一种可伸缩式旋转卷轴安措装置。此种新型的按错装置能够保证保护室相邻屏工作的隔离安措互不干扰，减少了误入工作地点造成设备及人身风险，提高了安措布置水平和安措布置效率。
一、背景
南网安规规定在全部或部分带电运行屏上工作时，应将检修设备与运行设备前后以明显的标志隔开。所以当变电站二次保护屏有工作时，为了分隔工作地点和运行设备，防止工作人员误动非工作区域的运行设备，要求在工作地点相邻屏的前后悬挂红布。但是当相邻屏也有其他工作时，就会出现工作地点的保护屏会被相邻屏另一个工作的安全措施悬挂上红布，导致工作不便，安全红布的警示作用效果也会随之减小，如果相邻屏柜出现不同的工作而不悬挂红布，则有可能出现误入其他间隔，误碰其他装置的情况，对现场的安全施工造成严重威胁。
二、新型安措装置的研发
为了解决上述工作过程中的问题，依托职工创新项目，研发了一种可伸缩式旋转卷轴安措装置。

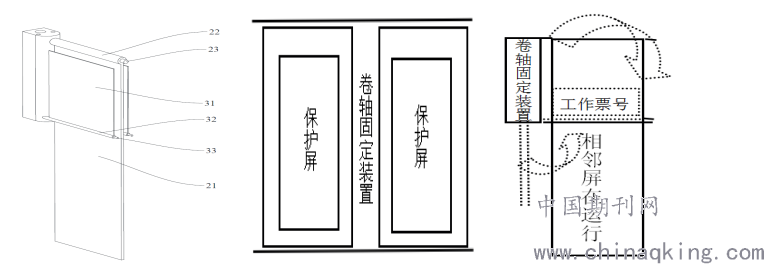

.png)
2.1具体的方案如下
该安措装置包括安装体，所述安装体能够与工作装置可拆卸连接，所述安装体上设有多个沿所述安装体的长度方向设置的安装槽；第一安措组件，所述第一安措组件能够穿设在一个所述安装槽中，所述第一安措组件能够与所述安装体连接，所述第一安措组件包括可收卷的第一警示件21；第二安措组件，所述第二安措组件为两个，每个所述第二安措组件均能够穿设在一个所述安装槽中，每个所述第二安措组件均能够与所述安装体连接，每个所述第二安措组件均包括可收卷的第二警示件31，且所述第二警示件能够贴设在所述第一警示件上；其中：所述第一安措组件和所述第二安措组件均与所述安装体连接时，所述第一安措组件位于所述第二安措组件的上方，所述第一安措组件在所述安装体的顶壁上的投影位于两个所述第二安措组件在所述安装体的顶壁上的投影之间。
所述安装体的两端均设有弹性部，所述弹性部为多个，所述弹性部上设有凹槽，所述凹槽的截面宽度沿所述凹槽的深度方向增大，所述凹槽的截面的开口宽度小于所述第一安措组件和所述第二安措组件的宽度。所述安装体的两端均设有连通螺纹孔，所述第一安措组件和所述第二安措组件上均设有与所述螺纹孔的内螺纹配合的外螺纹。所述安措机构还包括连接件，所述连接件设在所述安装体的侧壁上，所述连接件能够与所述工作装置可拆卸连接。所述连接件包括多个间隔设置的磁吸部。
所述第一安措组件包括：第一本体22，所述第一警示件21穿设在所述第一本体中；第一转动件23，所述第一转动件可转动地穿设在所述第一本体中，所述第一警示件的一端与所述第一转动件连接。所述第二安措组件包括：第二本体32，所述第二警示件31穿设在所述第二本体中；第二转动件33，所述第二转动件可转动地穿设在所述第二本体中，所述第二警示件的一端与所述第二转动件连接。所述第一警示件和所述第二警示件通过魔术贴、子母扣或磁吸结构可拆卸连接。述第一警示件的长度大于所述安装体的长度，所述第二警示件的长度小于所述安装体的长度。所述第一安措组件的长度大于所述第一警示件的宽度，所述第二安措组件的长度大于所述第二警示件的宽度。
2.2现场使用说明：
卷轴固定装置就是通过磁铁吸合在两个保护屏的中间，通过可伸缩式旋转卷轴，从固定装置拔出卷轴后旋转90度后，将卷轴释放下来。卷轴下放的红布帘在两根卷轴杆的中间向下垂放，这两根卷轴可以向上展开，展开面是”可刷字”的白面油胶纸，然后通过魔术贴与红布粘合，红布两面的向上展开的油面白胶纸分别写上各自工作票号，就可以区分各自的安措。保证了保护室相邻屏工作的隔离安措互不干扰，减少了误入工作地点造成设备及人身风险，提高了安措布置水平和安措布置效率。
三、研发成果的有益效果
我们研发的可伸缩式旋转卷轴安措装置能够安装在相邻的两个保护屏之间的工作装置可拆卸上，将第一安措组件从安装体上取出并与安装体连接，同时从第一安措组件中拉出第一警示件，再将第二安措组件从安装体上取出并与安装体连接，同时从第二安措组件中拉出第二警示件，并将第二警示件贴设在第一警示件上，第一警示件能够在安装体一侧的保护屏处对另一侧的保护屏起到安措效果，两个第二警示件能够分别标识安装体两侧的保护屏的工作信息，因此，第一安措组件和第二安措组件安装在安装体上时能够在相邻的两个保护屏同时有工作时。
此种安措装置既将两个保护屏分隔并起到安全措施的效果，还能使工作人员在每个保护屏的一侧清楚明确的获取每个保护屏的工作信息，从而使相邻的两个保护屏的工作不会互相干扰。
在大型综自改造现场等具有多种保护屏同时展开工作的情况下能够有效提高安措布置水平。同时，该安措装置在停止工作时能够将第一安措组件和第二安措组件均安装在安装体中，既便于工作人员在不同区域安装安措装置，也有利于安措装置的储存运输。根据本发明的安措装置，能够同时对相邻的两个保护屏起到较好的安全措施效果，并使每个保护屏的安措不会被另外一个保护屏的安措影响，提高了现场安措的布置水平。
四、总结
本文研究的一种可伸缩式旋转卷轴安措装置，可适用于保护相邻屏同时都有工作的时候，既保证了各自工作的安全措施，又不会互相干扰工作。特别是在大型综自改造现场，多种二次工作同时开展的时候，有效提高了安措布置水平，可用性强，易于推广。
参考文献
［1］龚演平.基于双卷轴的二次屏柜安全措施快速布置装置研究［J］技术应用，2019第26卷第11期．
［2］胡海峰.变电站二次屏柜安全措施布置工具的研究及应用［J］.电气开关，2017( 1) : 91-92.
