管式冷却器在线清洗及查漏技术研究应用

发表时间:2020/12/14   来源:《中国电业》2020年23期   作者:李迪槐
[导读] 管式冷却器是电力、冶金、化工、能源、交通、轻工、食品等工业部门普遍采用的热交换装置
        李迪槐
        黔东电厂  贵州  镇远  557702

        摘要: 管式冷却器是电力、冶金、化工、能源、交通、轻工、食品等工业部门普遍采用的热交换装置,它适用于冷却、冷凝、加热、蒸发、废热回收等不同工况。冷却器使用过程中的腐蚀堵塞现象是普遍存在的问题,常规的清洗查漏技术是采用人工物理清洗,人工清洗效率低,同时也带来了各种安全隐患,本文就管式冷却器在线清洗及查漏新技术应用做了一定程度的介绍,希望可以给冷却器清洗查漏技术的研究应用带来积极作用。
        关键词:管式冷却器;腐蚀堵塞;清洗查漏

        1 概况
        管式冷却器因冷却水大多数含有钙、镁离子和酸式碳酸盐。当冷却水流经金属表面时,有碳酸盐的生成。于是使用久了铜管里面就有水垢生成,不及时清理就会堵塞管道。另外,溶解在冷却水中的氧还会造成金属腐蚀,形成铁锈。研究的数据显示水垢沉积物对热传输的损失影响巨大,随着沉积物的增加会造成能源费用的加大。结垢不但会影响换热效率,而且久之会使垢层越来越厚,越来越堵,到一定程度之后会发生严重的局部腐蚀堵塞。

        2 检修现状
        火力发电厂系统复杂,转动设备众多,每台设备对应一台或多台冷却器,每年机组等级检修需要对所有冷却器进行检查,清理水垢,打压查漏,以保证冷却器换热效果。工作重复性高,清洗效率低,投入大量的人力物力,但效果不佳。每年迎峰度夏期间仍然存在冷却器换热不良导致的轴承高温现象,如发现不及时,将导致设备损坏。大部件拆卸需要起重吊装配合,起重工属于特种作业人员,吊装作业是检修中的一个重大危险源。冷却器拆开后,存在异物进入油系统导致设备损坏的高风险,接头多次拆卸容易损坏密封,造成介质泄漏污染环境卫生。这种人工物理清洗方法是电力企业普遍通用的一种检修工艺,简单易学,但是清洗效果不好,且容易损伤铜管,工作效率低,很难保证每个部位清理干净,在重复性很高的工作中,很容易出现生理上的疲劳,导致安全事故的发生。

        3 新技术研究应用

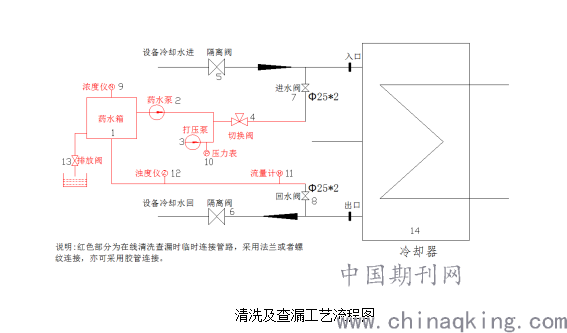

        3.1清洗工艺确定:鉴于人工清理效率和效果不佳,容易损伤铜管的情况,本工艺采用清洗剂清洁,由药水箱、药水泵、流量计、浓度仪、浊度仪组成,提供一种由除垢药水箱、和冷却器入水口相连接的药水送入系统、和冷却器出水口相接的药水回收系统等组成。药水通过加药泵进出口管道循环使用,提高清洗剂的使用率。
        3.2查漏工艺确定:查漏工艺由打压泵、压力表、连接管道组成,根按冷却器管侧设计压力1.25倍进行压力试验,且不低于0.6MPA。


        3.3 清洗方法:
        3.3.1 将一定量的除垢药剂加入至药水箱内,启动加药水泵,使除垢液经和冷却器入水口相连接的药水送入系统进入冷却器内,流经冷却器内的冷却管时对结在管壁上的水垢进行清洗,然后由冷却器出水口经出水阀、浊度仪流回药水箱内。
        3.3.2 在清洗初期,由于冷却器内水垢严重,因此流量较小、浊度较大,随着清洗时间的延长,出水流量逐渐增大、出水浊度逐渐变小,当出水流量、浊度及药剂浓度达到设定值时,停止循环清洗。
        3.3.3 打开药水箱底部的排放阀,将废液排出,然后注入新水,同时启动泵循环冲洗,几分钟后停止清洗,完成清洗过程。
        3.4查漏方法:
        3.4.1关闭冷却器冷却水进水隔离阀、出水隔离阀和回水阀,接上本装置的进水管,切换阀至加压系统位置。
        3.4.2 启动加压泵,经和冷却器入水口相连接的加压系统进入冷却器内,缓慢加压。压力升至设计压力时,稳压30分钟。
        3.4.3 观察连接部位无泄漏,再缓慢升至试验压力,关闭加压系统,冷却器按规定时间保压并记录压力下降值是否在规定范围内。压力表根据试验压力选择合适的量程,一般按1.5-2倍试验压力确定。
        3.4.4 打开冷却器出水阀,将压力卸完,完成检漏过程。

        4 实施效果
        新技术清洗、查漏效果良好,清洗效率高,一般冷却器清洗时间在1小时内完成,使设备快速恢复良好备用,人力资源投入大幅度减少;新技术不需要拆卸吊装作业,避免了特种作业人员配置问题,减轻了企业负担;新技术不需要拆卸冷却器端盖及接头,避免了因密封不良造成介质泄漏;设备可移动使用,实现资源利用最大化,效益最大化;新技术改变传统的检修工艺,消除冷却器解体检修带来的各种安全隐患:起重吊装、接触有毒气体、受限空间、环境污染等。

        5 结论:
        新技术已在贵州黔东电厂除灰脱硫系统设备全面实施,在安全、环保、效益方面都取得不错的成效。该技术实现3项功能:清洗、查漏、疏通异物。新技术可用于电力、冶金、化工等领域,项目投资少,人工节约明显。清洗产生的废油、废水闭环回收,对环境无任何污染,值得在更大范围应用推广。
        作者简介:
        李迪槐(生生于1982年11月),男,汉族,湖南邵阳人,脱硫设备检修技师,主要从事燃煤电厂脱硫设备检修管理工作。
