10kV电力变压器安装施工技术研究

发表时间:2020/12/14   来源:《中国电业》2020年23期   作者:李畅瑜
[导读] 在电力系统的发展过程中离不开变压器应用,而处于高压电界限的10kV电力变压器更是用途广泛的电器设备
        李畅瑜
        湖南创业电力输变电工程有限公司    湖南长沙  410004
        摘要:在电力系统的发展过程中离不开变压器应用,而处于高压电界限的10kV电力变压器更是用途广泛的电器设备。本文将分析10kV电力变压器在安装施工前的技术交底、材料校对和施工管理,并研究变压器安装施工过程中,台架、配电柜、熔断器、接地装置、避雷设备与线路的技术应用,以此期望提高电网性能,提升电力服务效果。
        关键词:10kV;电力变压器;施工技术
        引言:作为电力系统运行中的关键设备,电力变压器是将某一数值的交流电压变成频率相同的另一种或几种数值不同的电压的电气设备,保障电力在升、降压过程中的安全稳定,减少电网能量损耗,提高能源使用效益。
        1、10kv电力变压器施工前技术准备
        1.1安装施工技术交底
        电力变压器施工前要准备好施工设计图纸,详细准确的设计图纸可以减少施工过程中出现的问题,然后办理好各类施工手续,确保审批资料的审核都准备完毕,避免施工进行中审查不合规。如果发现施工设计图纸、施工手续及审批资料出现问题,要及时进行更改,保证施工过程中的安全性和准确性。除此之外,正式施工前,项目负责人与施工技术人员要对实际安装要求中电力变压器的性能、参数、型号及相关技术措施进行检测,为后续的变压器安装施工提供先行条件与信息数据。
1.2设备与材料的校对
        电力变压器有多种类型和用途,有单相变压器和三相变压器,也有按照绕组分类的双绕组、三绕组、自耦变压器,还有以绝缘介质分类的变压器。其额定容量也有不同,以10kV级S11系列配电变压器为例如表所示:

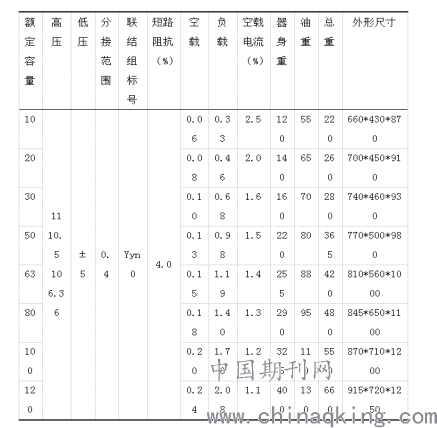

        表一 10kV级S11系列配电变压器参数表

        在安装施工前,应考量变压器设备种类和技术特点等因素,需要对施工设备的相关数据有全方位的认知,选择合适的10kV电力变压器,满足现场施工工程中的实际规定及安装需求,对设备电力变压器的技术数据、额定参数进行测试,保证其符合出厂设定。除电力变压器外,与其配合的线缆材料如电线保护膜、调和漆、防锈漆也应进行校对,确保这些必不可少的施工材料跟设备一样检验合格,能够满足施工要求。
1.3现场施工管理
        对电力变压器安装地点进行确认,室内安装的防水防潮工作必须做好,周围没有杂物,与电磁类设备有一定阻隔;户外安装变压器设备的地面要保持平整,有遮风挡雨的条件。根据设计图纸或标准规范,将预埋件和预留孔进行提前处理,设备防护用栏杆,通风设施都应由专业人员进行质量检测,变压器安装预留位置及配套设备完全符合设计规定,才能开始安装电力变压器。在施工过程中,技术人员应保证施工规范,要有监管人员进行配合,避免因为电力变压器施工过程的技术行为不规范而造成变电器或零部件出现破裂,损伤等问题,造成资源浪费。
2、10kv电力变压器安装施工中的技术研究
2.1变压器台架
        10kV电力变压器台架是后续变压器、熔断器、接地装置、避雷设备安装工作的基础,只有确保变压器台架的倾斜度,稳定度才能保障之后的施工进程。一般来说10kV配电网中杆架变压器的额定容量在500kVA的范围内,相邻的两个杆架之间的距离有一定要求,最小距离为2cm[1]。通常情况下最佳间距为2.5cm~3cm,整体倾斜度不超过5%,顶部及底部用槽钢进行固定,台架与地面要有3cm以上的高度,底部支撑柱使用混凝土固定,并且台架和配电柜上都要放置警示牌。
2.2配电柜
        如果说台架是10kV电力变压器的骨架,那么配电柜就是电力变压器的心脏。配电柜有高压配电柜和低压配电柜,10kV电力变压器多用于低压配电柜。配电柜的安装技术主要有三点。首先是埋设基础型钢,找准基础型钢中心线的位置,按照提前设计好的图纸及施工前预留的孔位,完成后续安装。其次是配电柜的搬运及检测,户外型配电柜不宜在阴雨天气进行运输,其他气候也要做好配电柜的遮挡保护,搬运过程中应保持设备平稳,如果配电柜较大,可以分解再组装,运送到施工现场后,安装人员要结合施工前提供的数据,再次对安装信号进行确认。最后一点是配电柜的摆放,调整配电柜排列间距及分布状况,然后用螺栓或焊接将配电柜固定在相应位置上,并保证设备电线能够科学使用。由于配电柜涉及的线路比较多,安装线路是应根据连线标准进行线路连接,并安排人员对线路进行质量检验,避免线路在安装过程出现压折,损坏等问题。
2.3熔断器
        熔断器是电力变压器的大脑,预防着各种危险情况的发生。10kV电力变压器最常用的短路保护开关是跌落式熔断器,其具有经济成本低、操作方便、适应环境强等特点,当然最关键是因为跌落式熔断器可以缩小停电范围,因为跌落式熔断器上有着一个明显的断开点,具备了隔离开关的功能,也为施工安装,维修检测时创造了一个安全的作业环境。熔断器的安装应牢固可靠,不应有摇晃现象发生,需要距离地面垂直距离不小于4m的构架上,若安装在电力变压器上方,与变压器要有0.5m以上的水平距离,熔管长度应随着额定容量进行调节,在合闸后鸭嘴舌头必须能扣住触头长度70%以上,若是变压器安装在户外,跌落式熔断器间距需要长于0.7m。
2.4避雷设备
        户外型电力设备的特点,注定其很容易受到各种天气因素或其他问题影响。在雨季来临,伴随着雷电霹雳,常有10kV电力变压器受到影响,为了使其运行过程中安全稳定,便需要为其配备一套“皮肤”。目前安装技术单避雷线较为有效,其可以有效提高配电线路的相间闪络耐雷水平,并在提升绝缘子50%冲击闪络电压与降低杆塔接地电阻设施配合进行下具有良好的防雷效果[2]。现阶段较为低廉的避雷方式是采用新型材料替代传统钢材,也可在10kV电力变压器杆搭之间增设避雷设备也能够有效地降低雷电的电流幅值,或是在电力变压器低压一侧安装一组避雷器,在雷电发生的时候,对电力线路中的雷电波幅影响有一定的限制作用。不论何种避雷方法都是为了实现电力变压器的保护,避免变压器被烧毁或损坏。
2.5接地装置及线路安装
        当电力变压器受到雷击时不能仅仅依靠避雷设备,若是雷电产生的电能不能及时导入大地,极可能损害电力变压器,进而导致电力网络输变电出现问题,影响整个电力网络的使用。因此在安装10kV电力变电器过程中,要规范接地装置的技术,保证电流能快速导入大地。当前独立式双静触头刀闸接地装置使用效果最好,其接挂地线时间小于142s,接地装置稳固可靠,接触位置电阻有明显的降低。
        10kV电力变压器的线路有多种安装方式,具体安装要根据配电线路及设计图表而定,为了不影响周围建筑物,电线安装通常采用电缆穿管数设的方式,安装时避免线路横穿规划地块及高程建筑物,也要绕开容易发生危险的区域,在人口密集地区应采用绝缘电缆,使10kV电力变压器安装过程中减少对社会生活的影响。
        结论:随着我国电力系统快速发展,10kV电力变压器的应用也越来越多,作为一项传统技术工作,安装过程中要保证电力变压器的施工质量,从施工前的准备工作到施工过程中的技术应用,都要加以管控和要求,才能提高10kV电力变压器运行的稳定和安全,提升电力系统的经济效益。
参考文献:
[1]陈信荣.浅谈电力建设工程中10kV配电变压器的安装[J].建材与装饰,2019(24):245-246.
[2]梁挺江,刘致君,焦彦军.单避雷线对10kV配电线路防雷建设的影响[J/OL].电测与仪表:1-6[2020-11-07].
