新钢标钢管节点设计方法汇总

发表时间:2020/12/14   来源:《中国电业》2020年23期   作者:葛华 韩根伟 詹杰 杨晓亮 钟睿
[导读] 针对管桁架结构构架梁中的钢管节点,查阅相关标准及设计手册,对钢管节点的设计方法进行了汇总
        葛华 韩根伟 詹杰 杨晓亮 钟睿
        四川电力设计咨询有限责任公司 四川成都  610041
        摘要:针对管桁架结构构架梁中的钢管节点,查阅相关标准及设计手册,对钢管节点的设计方法进行了汇总,供设计人员参考。
        关键词:管桁架构架梁;钢管节点;设计方法
        1 前言
        近年来随着我国资源节约型、环境友好型社会的推进,为响应国务院的号召和要求,开展新型变电站构架研究,优化变电站构架结构,减少构架用钢量,提高现场组装效率,这对促进电力行业实现由粗放型发展向可持续发展的转变,具有十分重要的意义。
        目前,国内大多数高电压等级大跨度构架梁均采用角钢作为腹杆,在“资源节约型、环节友好型”社会背景下,为构造新型变电站构架以减少构架用钢量,提高现场组装效率,管桁架结构构架梁(全梁采用圆钢管)这种新形式被提出。管桁架结构构架梁是基于以上问题提出的一种新型构架梁,与传统采用角钢作为腹杆的构架梁相比的优点:圆管杆件截面绕中和轴分部均匀,对于只承受拉压的桁架单元,应力在截面上均匀分布,从而能减小结构自重、节省钢材;管桁架结构构件之间的连接采用相贯连接,可以省去节点板,使得构造简单,管桁架结构外形相对传统构架梁外形更为美观;传统构架梁通常将单根构件运至现场后进行连接拼装,而管桁架结构则直接在工厂完成焊接,保证焊接质量,可以实现高度的模块化,现场安装时只需将各个模块通过刚性法兰进行拼装即可;管桁架结构整体性能较好,扭转刚度大,在制作、安装、翻身、起吊等施工过程中均更为容易。
        对于管桁架结构构架梁,必然需要对钢管节点进行研究,以满足构架形式要求。本文查阅相关标准及设计手册,对钢管节点的设计方法进行了汇总,供设计人员参考。
2直缝焊接无加劲平面圆钢管节点轴心受力承载力计算
        直接焊接无加劲的平面圆钢管节点,当支管按轴心受力构件设计时,节点的承载力详表1,支管在节点处的承载力不得小于其轴力。
3直缝焊接无加劲空间圆钢管节点轴心受力承载力计算
        直接焊接无加劲的空间圆钢管节点,当支管按轴心受力构件设计时,节点的承载力详表2,支管在节点处的承载力不得小于其轴力。

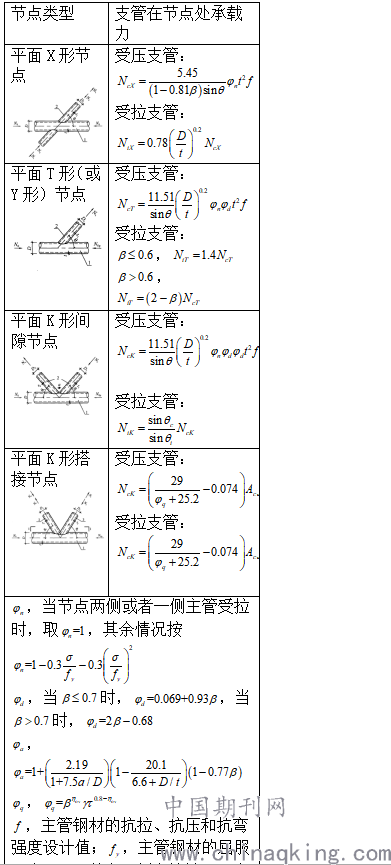

        表1直缝焊接无加劲平面圆钢管节点轴心受力承载力[1][2]

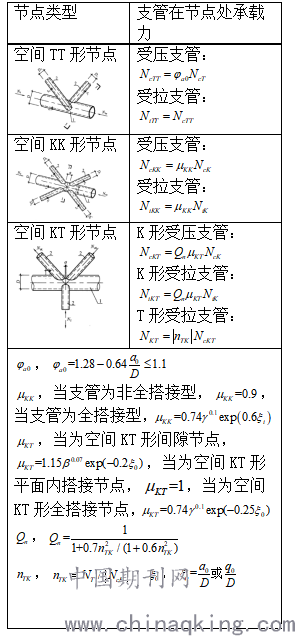

        表2直缝焊接无加劲空间圆钢管节点轴心受力承载力[1][2]

4 参数适用范围[1][2]
        本文各计算公式适用如下参数范围:;;;;;。其中,、分别为主管和支管的外径;,为主管壁厚;,为支管壁厚;为主支管轴线间小于直角的夹角,为空间管节点支管的横向夹角,即支管轴线在主管横截面所在平面投影的夹角。
5 结语
        通过对新钢标钢管节点设计方法的汇总,在一定程度上整理及总结了钢管节点的计算公式及相关参数,方便了工程师的理解与学习。
参考文献:
[1] GB 50017-2017 钢结构设计标准[S].
[2] 但泽义. 钢结构设计手册(第四版)[M].北京:中国建筑工业出版社,2019.
