邱惠泉
（苏州市吴江区农业农村局 江苏省苏州市 215200）
摘要：同里水环境整治工程兴建6座溢流闸、1座升船机、1座双向贯流泵泵站，景区河水流动，彻底改善了同里水环境，在溢流闸处形成“小瀑布”景观，游船可以通过斜面升船机过闸，再现河清岸绿、小桥流水的江南水乡特色。
关键词：改善 同里 水环境
同里镇是中外闻名的江南水乡之一，镇里有“三多”名人多、明清建筑多、水、桥多。镇区小桥流水人家，，旅游业发达。2005年被中央电视台评为“2005中国魅力名镇前10位”。随着镇区人口增多，外部河网水质下降，水体悬浮物增多，导致镇区水环境恶化，对旅游业及居民生活带来不利影响。
一、水位组合及同里水环境整治要求
同里镇区河网景观水位（常水位）为▽3.30m,外河常水位为▽2.80m左右，外河洪水位▽4.2m左右。镇区河道河底高程为▽1.0～▽1.20m。
因此，设计水位组合如下：
外河设计高水位▽4.20，设计低水位▽2.80，镇区内河景观水位▽3.30。
在旅游胜地兴建水利设施，难度较高。要求建筑物既要满足设计功能，又要不破坏原有风景，最好能增添新的景观。所以同里镇政府（建设单位）希望工程能满足功能：1）外河常水位时维持内河景观水位，同时闸顶可溢流，形成小瀑布；2）外河高水位时兼做防洪闸；3）满足游船正常通行；4）可以人为控制同里景区河道水位。
二、工程地质
同里水环境整治工程中肖家浜上、下闸首、元闸上闸首都已钻探，决定参考肖家浜上闸首土质资料，自上而下分述如下：
⑴层：素填土，土层层底埋深2.2m,层底埋深高程（吴淞）▽1.95m，土层厚度2.2m，土的颜色是灰黄灰色，土呈软塑状态，夹硬杂质。
⑵层：淤泥质粉质粘土，土层层底埋深2.9m,层底埋深高程（吴淞）▽1.25m,土层厚度0.7m，土的颜色是浅灰色，土呈流塑状态，地基土承载力推荐采用值fk为65kpa。
⑶层：粘土，钻至孔底深度3.8m，层底埋深高程0.35m，土层厚度：未钻透，土的颜色呈灰黄色，土呈可塑状态，随埋深增加强度逐渐增大，地基土承载力推荐采用值fk为160kpa。
由此可见，工程地质较好，不需要进行地基处理。
三、控制工程建筑物和工程布置
为充分满足同里水环境整治要求，我们兴建溢流闸6座、升船机1座、双向贯流泵泵站1座。

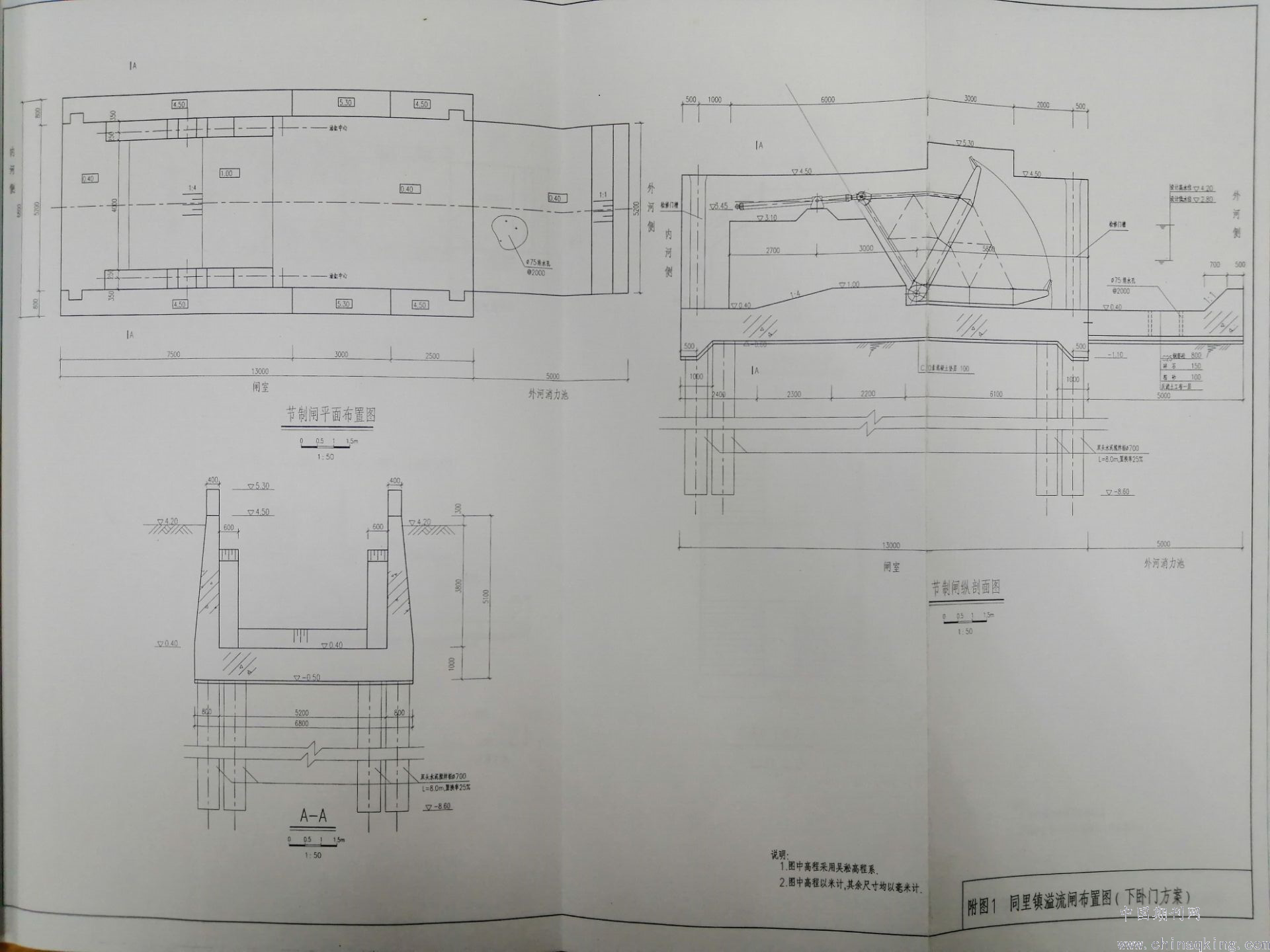

1.溢流闸
溢流闸6座，分别为：会川闸、上元闸、三元闸、饮马闸、镇东闸、人民闸。
水闸的形式有多种，本阶段通过比较平板卧倒门、平板直升门、平板升卧门、横拉门及橡胶坝等方案，结合镇区的景观要求考虑，采用水下平板卧倒门。与其它门型相比，水下平板卧倒门具有优势：1)主要建筑物在地面以下，闸址处地面无建筑，对河流道整体景观影响较小；2）能够做到汛期蓄水、防洪兼顾，非汛期蓄水、防洪；3）闸门可以根据镇内河道的水位任意开启度调整；4）在自溢时能够闸顶溢流，形成人文景观；5）运行安全，维护保养便利。
.png)
溢流闸采用钢筋混凝土坞式结构，闸门形式采用水下倒卧式钢闸门，闸净宽3.8m，闸门顶高程▽4.50m，底板面高程▽1.0m。闸墩顶高▽4.80m，顺水流方向长16 m，闸墩厚0.7m。上下游翼墙采用重力式结构，上游翼墙顶高▽4.50m，下游翼墙顶高为▽4.20m，墙身为浆砌块石，迎水面▽2.50m以上全部采用金山石贴面。由于水位差不大，上下游各建5m长的素混凝土护底。
闸门及启闭机由扬州楚门启闭机厂提供，成套购买。启闭机采用YJQ-W2×100KN。
每座溢流闸附近可以建造10平方米左右的房子作为控制房，控制房形式与周围原有建筑相协调。如果不具备条件建造控制房，可以远程智能控制。

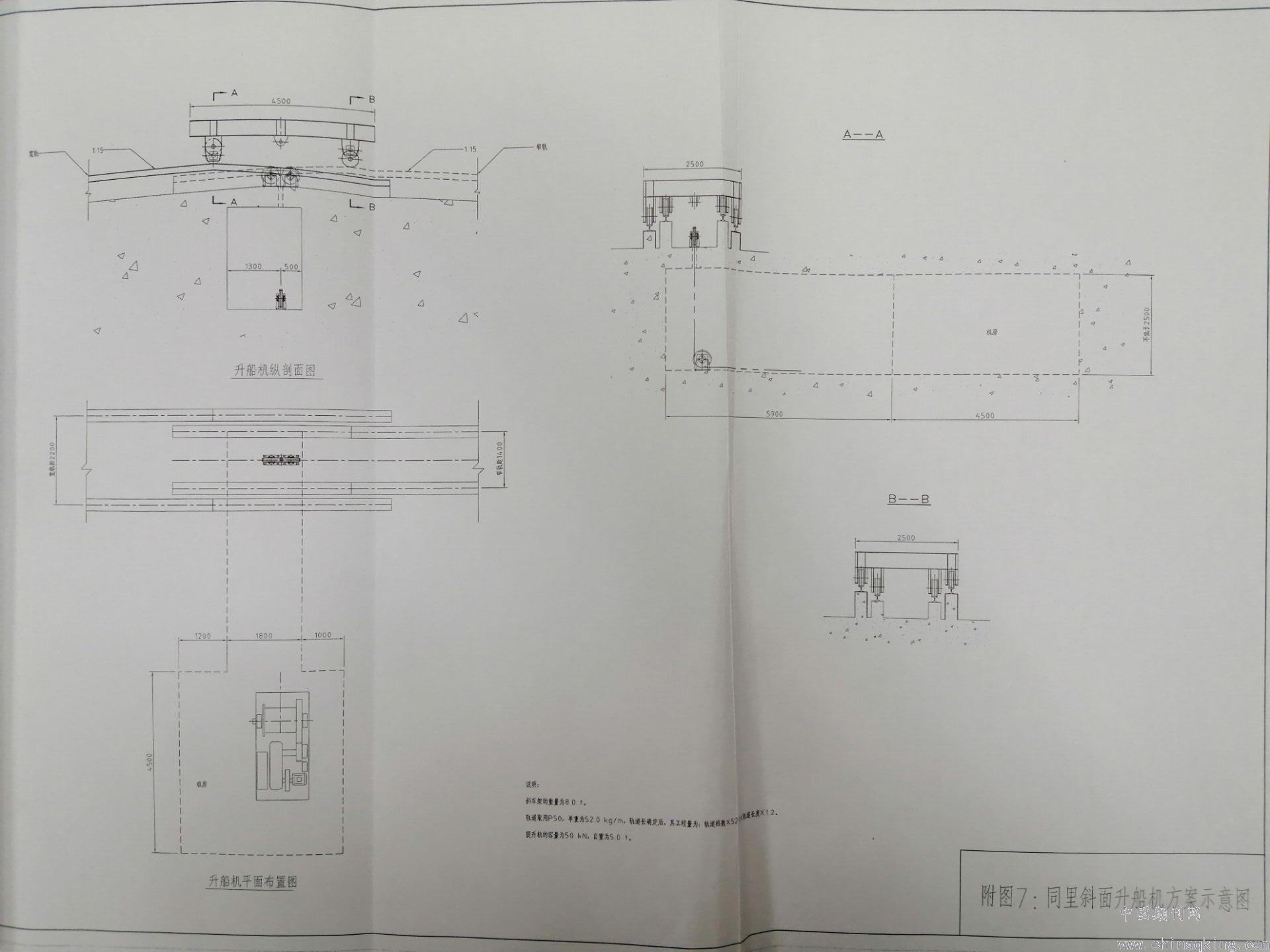

2. 升船机
.png)
为了满足镇区水位太高后游船或游艇能进出镇区的要求，必须新建过船设施，结合同里镇旅游区的实际功能，采用斜面升船机，比较经济。
斜面升船机采用高低轮式斜面升船机。每个闸址处设两套升船系统，在两套升船机之间设有3米宽的过水通道。
升船机系统有小车、轨道、牵引装置、控制室等部分组成。
小车按2.5米X4.5米设计，小车具有宽、窄两套滑轮，分别用于宽轨、窄轨。为了游船过闸时平稳，小车上有固定托架。
轨道有宽窄两套轨道，分别适用于坡顶两侧。轨距分别为1.4米和2.2米，轨道斜坡取1：15.
牵引装置由一组滑轮于与卷扬机组成，通过钢缆牵引小车在轨道平稳运行。卷扬机位于岸边地下室。
升船机以及牵引装置由位于岸边的控制室运行，控制室面积为15平方米左右。

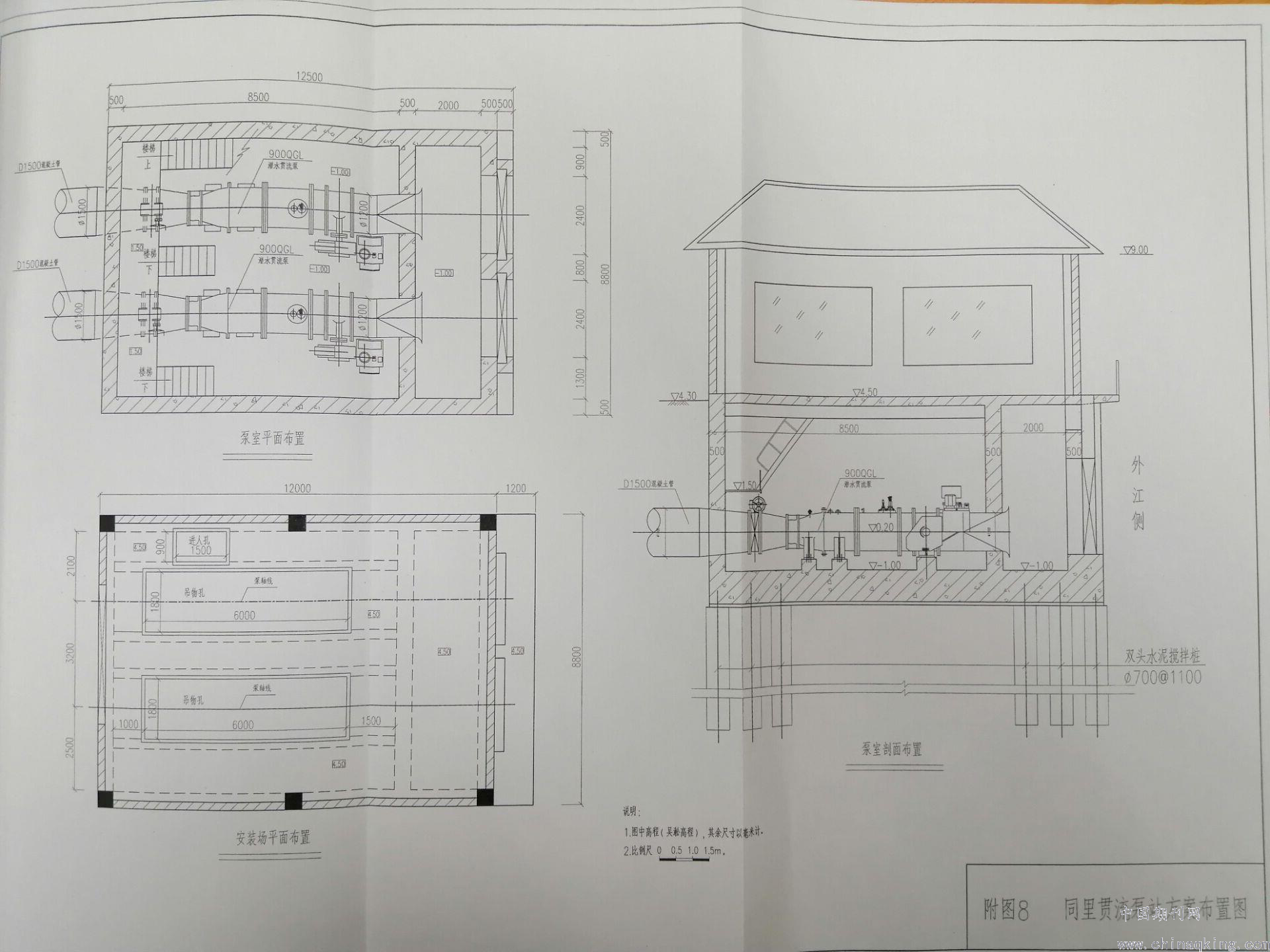

3.双向贯流泵泵站
.png)
泵站设计要求：1）外河水位低于镇区景观水位时定期向镇区内河道补水；2）当外河处于高水位时应有向外排水功能。
泵站为调水泵站，临近北大港处。为了既满足景观要求，又要可以双向运行，采用贯流泵方案，通过地下埋管与镇区河道相连接。轴流泵本生无法实现双向运行，只有通过流道控制才能实现，所以不考虑轴流泵方案。
贯流泵采用地下式厂房，泵站安装高程（吴淞高程）为▽0.20米，所以底板高程取▽-1.00米.根据水机布置要求，泵房尺寸为8.50米X7.80米，安装间高程为▽4.50米。泵站内河侧通过管道连接。
根据本泵站扬程、功能和景观要求，选择2台“S”型叶片双向贯流泵，每台设计流量2立方米/秒（共4立方米/秒），配套电机功率160KW，转速590r/min。考虑到泵站引水管较长，水头损失较大，扬程取4.35米。
实施同里水环境整治工程，新建6座溢流闸、1座升船机、1座双向贯流泵泵站，可以彻底改善同里水环境，再现河清岸绿、小桥流水的江南水乡特色。
