胥鲁明
贵州中航电梯有限责任公司 563000
摘要：样板架是电梯安装工程中根据电梯轿厢、对重、导轨等部件的实际相关尺寸所制作的足尺寸放样样板，是电梯由上向下悬挂各种安装铅垂线的基础和根基，据此可保证安装过程中相关部件定位的准确性。因此要求样板架的制作必须尺寸准确、结构牢固。
关键词：电梯安装；样板架；技术要领
前言：
电梯作为一种特种设备，对我们每个人来讲都不“陌生”，甚至早已达到“与我们的日常工作息息相关”程度。因此，设计质量自然是广大电梯行业技术工作者长期钻研的课题，特别是本质安全设计方向更是如此。其实，设计质量只是一个方面；而安装质量也从来就倍受技术工作者的广泛关注。本人在电梯行业从事技术工作多就安装工程中的样板架制作技术提出一点遇见，仅大家参考。
一、样板架制作的总体要求
1、编制详细的《电梯土建设计图》，严格要求土建单位在顶层厅门前给出基准线；并联电梯应给出厅门基准线（一般应以一层候梯厅为准）。电梯轿厢横向中线应与基准线平行，电梯轿厢纵向中线应与给出厅门中心线相重合。
2、在离井道顶500-800mm处，制作一个“八”字形或“井”字型样板架托梁木方为底梁，底梁内距须小于或大于两对重导轨内表面距离100-200mm。外距必须大于厅门开度200-400mm，托梁木方不得小于100×100 mm，在同一标高处对应位置凿出４个尺寸为150×150毫米深200毫米的方孔，用木楔衬在木方与墙体方孔之间，校正水平并将该梁定位牢固，制作时应保证两根底梁木方在同一平面上，此底梁水平度应不超过５毫米。在井道离底部500-800mm处制作同样一副样板架底梁（如是高层高速梯还应在井道中间位置设同样一副样板架）。注意木方应干燥、不易变形，长度约2200mm左右（根据井道尺寸具体确定长度）。
二、样板架和挂放铅垂线工作中的安全技术要求
1、样板架托梁应采用截面尺寸大于100 毫米×100毫米的矩形木材制作。其四角应刨成直角，凡材质疏松、有断口、扭曲的木材均应剔除。层楼高于20米时可用相应强度的型钢作托梁。
2、样板架托梁与井道墙必须牢固定位，保证人上去调整位置或样板架上挂线时不产生变形或塌落的情况。
3、样板架通常用矩形截面木材制作，应四面刨光，四个角均成直角，当电梯层高20米以内时，可用截面尺寸为厚40毫米、宽80毫米的矩形木条，20米以上时、则应用厚50毫米、宽100毫米的矩形木条。以保证挂放铅垂线时该样板架不会发生变形或折断。
4、当电梯层高大于40米以上时，应采用相应强度的型钢制作样板架。以满足层高加高后挂线锤相应加重使样板架受载加重的要求。
5、长度根据实际考虑，将木板两面刨平，用墨汁线弹在导轨用板中间，厅门用板弹在板边缘处作为基准。
二、技术指标及参数要求

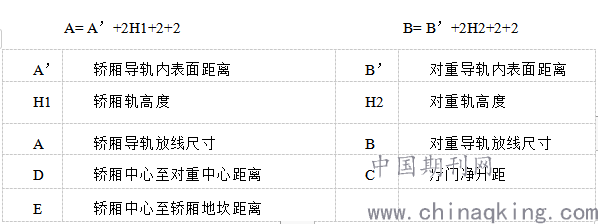

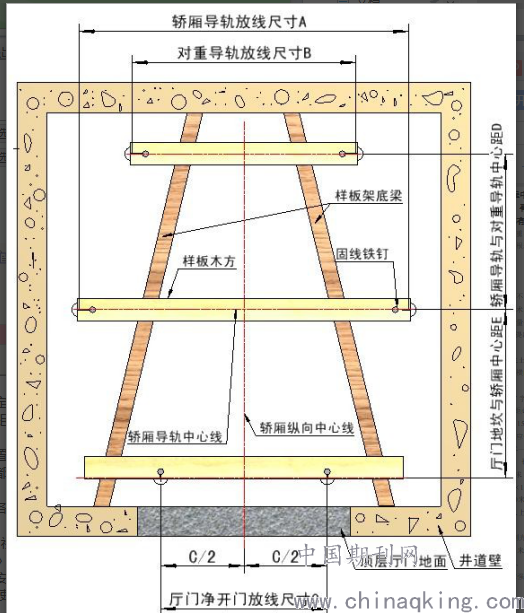

先计算找出轿厢和对重导轨的内表面距离A’和B’（从轿厢、对重上下梁的导靴长度进行核对），然后加各自导轨高度H1和H2，每边须加上2mm的垫片调整间隙，计算定出轿厢、对重导轨放线尺寸A、B。如下图、表所示。
.png)
.png)
1、根据A、B尺寸将轿厢和导轨中心木板分别锯出（可根据实际情况略长一点），用电工刀或薄锯在端头沿墨线上开小槽，便于稳线并分出中线A/2、B/2。
2、根据C尺寸将厅门木板锯出并分中线，并根据厅门净宽往两边分出C/2，用刀或薄锯开口至基准墨线，便于将垂线稳住。在井道底部做同样一副样板架，其上下样板架各部分垂直投影线应一致。
三、放线要求
1、将厅门木板临时固定在木衬上，用22#铅丝或钢丝向下放三根线（一根门中线，二根门净开线），并用线坠使其自然坠直。
2、将放线样板固定于衬板上，根据D、E尺寸将木板临时固定，注意木板水平度不超过1/1000。根据厅门中心线找出轿厢及对重导轨中心线，误差不超过±0.5mm，然后向下放四根轿厢导轨底面线及对重导轨底面线，做出下样板架。
四、井道全面测量和调整要求
1、.需测量门头侧墙面、牛腿与地坎线的距离，导轨距墙面距离。综合测量尺寸分析：井道是否倾斜、门头距离是否够、地坎距离是否够、以及门洞及指层按钮盒洞是否符合要求。
2、井道内安装的部件对轿厢运行有无障碍，如限速器钢绳、限位开关、中线盒等。同时要考虑到轿门门机及地坎等于井道壁距离，对重与井道壁距离，必须保证轿厢、对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不小于30mm。
3、整个样板架以向左右移或前后移来确定最后基准线定位，如果误差太大应与相关方商量解决。定线原则，轿厢中心最好与井道轴线重合，照顾门头距离和地坎距离，应尽量避免土建作结构处理。
五、定线要求
1、根据偏差移动整个样板，在合适的位置上，用钉将木板固定在样板架底梁上，然后复查各个尺寸，并测对角线偏差应小于0.5mm。样板制作各点误差都在0.5mm 以下。并联电梯要根据已批准的设计图纸，复核厅门中心线之间的距离是否与图纸标示的数据一致。
2、通过上样板架将线返至机房，将机房各线找出。检查各预留孔是否正确，如有偏差，应提请有关方 及时进行处理。
结束语：电梯安装人员必须经过劳动和社会保障行政部门的专业技术培训并取得上岗操作资格方可从业。在电梯安装前必须认真阅读《安装作业指导书》等技术文件，严格按照相关技术文件执行并制作符合要求的样板架进行电梯安装；必须严格遵守《电梯制造与安装安全规范》（GB 7588-2003）、《电梯安装验收规范》（GB 10060-2003）等相关规定，从而为电梯性能及使用者的安全提供最大保障。
参考文献
[1]何峰峰《电梯基本原理及安装维修全书》(第2版).机械工业出版社.2009
[2]]张校铭等编著《从零开始学电梯维修技术》国防工业出版社
[3曹祥主编《电梯安装与维修实用技术》电子工业出版社
