用于水利施工的安全防护结构

发表时间：2020/12/15 来源：《基层建设》2020年第24期作者：单克民1 李志锋2 陆文昭3

[导读]

        1.南京市水利规划设计院股份有限公司徐州分公司江苏徐州 221106；
        2.徐州经济技术开发区水务处江苏徐州 221106；
        3.江苏淮源工程建设监理有限公司江苏淮安 223000
        一、背景技术
        水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要，水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。
        在修建水利工程的过程中，需要使用到一些防护装置，从而避免无关人员误入施工现场，造成不必要的安全隐患，现有的水利施工防护网由于其拆卸不便，难以有效的进行更换，同时面对不同的使用环境时，防护设备的高度也无法进行调整，并且在对防护设备进行安装时无法准确的进行位置固定，为此提出了一种用于水利施工的安全防护结构。
        二、技术方案
        针对现有技术的不足，提供了一种用于水利施工的安全防护结构，具备便于更换、可适用与不同的使用环境、安装便捷的优点，解决了在防护网出现损坏时，无法便捷的进行拆卸，防护装置的高度无法调整，难以适用与不同的使用环境、安装过程复杂，无法有效进行安装的问题。
        技术方案：一种用于水利施工的安全防护结构，包括底座，所述底座的顶部固定连接有支撑杆，所述支撑杆的内腔固定套接有滑动杆，所述滑动杆的一端活动套接有延伸杆，所述延伸杆的底部固定连接有定位块，所述定位块的一端活动套接有定向杆，所述定向杆的另一端固定连接有限位块，所述限位块的一端活动套接有横杆，所述横杆的两端均固定连接有阻位套，所述阻位套内腔的一侧通过复位弹簧与限位块的侧面传动连接，所述延伸杆的一端螺纹套接有加固杆，所述延伸杆的顶部固定连接有安装块，所述安装块的内腔活动套接有定形杆，所述定形杆的另一活动套接有活动杆，所述活动杆的两端均固定套接有防护网，所述支撑杆的侧面固定连接有支柱杆，所述支柱杆的底部固定连接有缓冲套，所述缓冲套的底部活动套接有缓冲杆，所述缓冲杆的底部固定连接有钻头，所述钻头的顶部通过减压弹簧与缓冲套的底部传动连接。
        优选的，所述底座的数量有两个，且底座位于防护网的两侧平行并列设置。
        优选的，所述支撑杆的侧面开设有安装凹槽，且支撑杆侧面的安装凹槽与防护网相匹配。
        优选的，所述滑动杆的长度值大于延伸杆的长度值，且滑动杆与延伸杆处于同一平面上。
        优选的，所述安装块的内腔螺纹套接有螺纹柱，且安装块内腔的螺纹柱与定形杆相连接。
        优选的，所述钻头的形状呈圆锥形，且钻头的顶部直径大于缓冲套底部的直径。
        三、有益效果
        1、该用于水利施工的安全防护结构，通过安装块与定形杆和防护网等的配合，保证了该用于水利施工的安全防护结构在使用时可以便捷的防护网进行拆卸，避免在出现防护网损坏的情况时，工作人员无法及时有效的将防护网重新更换安装。
        2、该用于水利施工的安全防护结构，通过延伸杆与滑动杆等的配合，保证了该用于水利施工的安全防护结构在使用时可以进行高度上的调整，避免在面对不同的使用需求时，其无法根据实际需要进行高度上的调整，从而提高其适用效果。
        3、该用于水利施工的安全防护结构，通过定向杆与定位块的配合，保证了该用于水利施工的安全防护结构在使用时可以准确的对防护网进行安装，避免防护网的安装过程中，因其位置的不精确，需要对防护网进行反复的安装调试。
        四、附图说明

        图1安全防护结构示意图

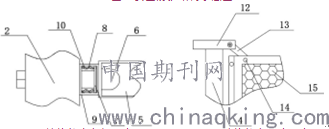

        图2结构的定向杆示意图          图3结构的安装块示意图
        图中：1、底座；2、支撑杆；3、滑动杆；4、延伸杆；5、定位块；6、定向杆；7、限位块；8、横杆；9、阻位套；10、复位弹簧；11、加固杆；12、安装块；13、定形杆；14、活动杆；15、防护网；16、支柱杆；17、缓冲套；18、缓冲杆；19、钻头；20、减压弹簧。
        五、具体实施方式
        请参阅图1-3，一种用于水利施工的安全防护结构，包括底座1，底座1的数量有两个，且底座1位于防护网15的两侧平行并列设置，底座1的顶部固定连接有支撑杆2，支撑杆2的侧面开设有安装凹槽，且支撑杆2侧面的安装凹槽与防护网15相匹配，支撑杆2的内腔固定套接有滑动杆3，滑动杆3的长度值大于延伸杆4的长度值，且滑动杆3与延伸杆4处于同一平面上，滑动杆3的一端活动套接有延伸杆4，延伸杆4的底部固定连接有定位块5，定位块5的一端活动套接有定向杆6，定向杆6的另一端固定连接有限位块7，限位块7的一端活动套接有横杆8，横杆8的两端均固定连接有阻位套9，阻位套9内腔的一侧通过复位弹簧10与限位块7的侧面传动连接，延伸杆4的一端螺纹套接有加固杆11，延伸杆4的顶部固定连接有安装块12，安装块12的内腔螺纹套接有螺纹柱，且安装块12内腔的螺纹柱与定形杆13相连接，安装块12的内腔活动套接有定形杆13，定形杆13的另一活动套接有活动杆14，活动杆14的两端均固定套接有防护网15，支撑杆2的侧面固定连接有支柱杆16，支柱杆16的底部固定连接有缓冲套17，缓冲套17的底部活动套接有缓冲杆18，缓冲杆18的底部固定连接有钻头19，钻头19的形状呈圆锥形，且钻头19的顶部直径大于缓冲套17底部的直径，钻头19的顶部通过减压弹簧20与缓冲套17的底部传动连接。
