胡家里与华家湾3号脉20中段平巷贯通技术总结

发表时间：2020/12/15 来源：《基层建设》2020年第24期作者：胡亚平

[导读] 摘要：本文依据矿区矿体的赋存条件和矿山开拓现状，着重介绍胡家里与华家湾3号脉20中段平巷贯通工程测量及施工质量管理中的成功经验。

        湖南黄金洞矿业有限责任公司湖南岳阳 414507
        摘要：本文依据矿区矿体的赋存条件和矿山开拓现状，着重介绍胡家里与华家湾3号脉20中段平巷贯通工程测量及施工质量管理中的成功经验。
        一、工程概况
        随着公司生产规模不断扩大，2007年下半年，公司决定对整个矿区的开拓系统进行改造，其中就包括华家湾3号脉20中段与胡家里301号脉20中段的运输平巷贯通工程。整个工程全长414米，由华家湾和胡家里全断面两端相向掘进。整个工程的安全贯通对301号脉深部开拓工程的实施和整个矿区井下改造工程的实施计划，以及通风起着非常重要的作用。
        华家湾3号脉位于金塘矿段而胡家里301号脉位于田心矿段，两坑口间相距4公里.两矿段地表自然环境复杂、山体陡峻、植被茂盛且地形起伏较大。测量控制点难以布设，根据实际情况以及考虑到前人没有多少可以利用的测量成果资料我们决定选用导线控制的测量形式。
        二、测量线路的选择
        在贯通工程开工前，做好联系进洞测量和洞内控制测量工作，使地面控制测量的误差、联系测量的误差和洞内控制测量的误差对贯通误差的影响降到最小。为达到此目的，做好了地面测量控制、联系测量和洞内控制测量的方案设计并通过贯通误差预计，判断所设计的方案合理和能满足设计及施工的要求。
        在进行测量方案设计线路选择时，两矿井井口距离太远.而在炸药库位置有一措施斜井和华家湾180主平巷相连，可以缩短地面控制与洞内控制测量线路3000m左右，在217压风机房对面山腰有一个一级点209点，后面山腰有一个一级点217点。我们用209号点的坐标为起算坐标，用两点的方位为起算方位（并用全站仪检测了两点的距离）分别向炸药库和胡家里布设导线。（如图一所示）

        图一测量线路
        三、控制测量
        （一）、地表测量
        1、地面控制测量
        本次地表用全站仪（南方NTS-332R）进行观测并记录原始数据。为了达到一等导线的精度，减小偶然误差的影响，每一站观测2个测回并观测2次。往返测量三次。通过观测两相邻导线边构成的转折角来计算方位角；距离和高差是运用三角高程原理，用电磁波测得到。

        2、水准测量
        在地表布设四等水准网，以检核电磁波测距的三角高程。在两个洞口埋设水准点，由已知水准点从一端至另一端进行往返观测。
        为了保证水准测量的精度，在水准测量之前要检查水准尺是否有弯曲，程度如何；圆水准器的装置是否正确。在观测时要尽量减小水准管气泡居中的误差，水准尺的读数误差，水准尺竖立不直的误差。
        （二）、井下测量
        1 井下平巷及斜井导线测量
        在井下布设级导线网，地下导线测量的目的是以必要的精度，按照与地面控制测量统一坐标系统，建立地下控制系统。地下导线的起始点布设在平硐口，坐标是由地面控制测量测定的。
        在观测时要做到细心负责，有可靠的检核，控制误差的累积。观测、计算、和抄录数据等都必须很仔细，切记粗心大意；采用往、返观测或由不同的人观测复检，两人独立对算；抄录数据时，先检查原有数据是否可靠，有无错误，抄录后另一人核对。（如图二所示）

        图二
        2 贯通面的测量
        通过地表测量和井下测量测得2相向当头面的坐标，用坐标反算出2当头面的方位角，用全站仪放样的方法放出中线，按设计要求的坡度放置激光指向仪，并定期根据测量结果纠正激光指向仪的方向与坡度，确保掘进的方向与坡度精确。当贯通只有10米时暂停胡家里掘进，由华家湾单面掘进贯通。
        四、贯通巷道的质量情况及精度评定

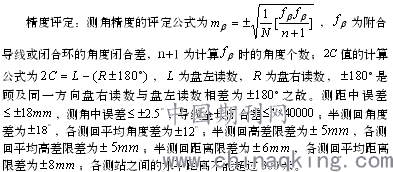

        两边贯通测量线路共施测了87站，两边贯通测量导线全长共5300m，均往返测量三次。华家湾一、二号井加测闭合环一个，闭合环全长1960米、测设39站。根据所采用的测量仪器角中mß＝±4″，及测距测边平均中误差m1=±9mm，计算理论上的水平方向误差为MQ预 =±115mm。
        经过我部测量技术人员不懈的努力和两工区的精心施工组织下，华家湾3号脉与胡家里301号脉20中段的贯通工程于2008年12月下旬顺利贯通。
        贯通后经过导线闭合连接，然后作贯通精度分析，两边贯通点的点位误差：X相差0.058米；Y相差0.092米；高程相差0.039米，小于预计误差，完全满足了工程施工贯通设计的要求，以较高的精度完成了两井贯通。完成贯通后总结了整个测量施工过程中的经验和教训，以此来提高我们测量队伍的技术水平，为今后测量工作的顺利进行打下坚实的基础。
        五、贯通测量工作的经验
        1 地下导线尽量沿平巷或斜井的中线布设，且都为比较稳定的水泥点，每站导线点间距应尽量加长且尽量等距，如有特殊情况，导线点布设应与巷道两邦的距离大于0.4米，且保证两站间通视良好。
        2 进行角度观测时，应尽可能减少仪器对中和目标偏心误差的影响，在2个测回间采用仪器和前视点重新对中，在照准挂棱镜线时，用手电筒充当明亮背景，防止手电筒光线太强，在电筒上蒙上一张白纸。
        3 在地面测量时前、后视测距和高差，以减少人为误差
        4 在贯通巷道掘进的过程中，要进行经常测量检查工作，及时调校巷道掘进方向和坡度，并及时填图。
        结语
        从以上实测结果来看，此次贯通测量的效果好，贯通测量采用的测量方法的误差预计分析方法等符合设计书和相关规程的要求，井下导线测量精度较高，为在今后的类似重要贯通的测量工作提供可靠的参考和依据。
        参考文献：
        [1]竹叶山坑 1860 中段 128 排运输平巷与大斜井贯通测量施工管理及实施效果[Z].
        [2]矿山测量.冶金工业出版社[M].
        [3]测绘工程管理[Z].
        [4]地形测量.煤炭工业出版社[M].
