消防水泵巡检探讨

发表时间：2020/12/15 来源：《基层建设》2020年第24期作者：王朝辉

[导读] 摘要：《消防给水及消火栓系统技术规范》GB50974-2014规范只要求消防水泵应自动巡检和手动巡检，但如何设计巡检没有明确。

        淄博市建筑设计研究院山东淄博 255000
        摘要：《消防给水及消火栓系统技术规范》GB50974-2014规范只要求消防水泵应自动巡检和手动巡检，但如何设计巡检没有明确。在随后的《消水规》图示中无法满足巡检要求。此后赵理出版的实施指南中也没有很好的解决这个问题。本文针对图示和实施指南中存在的问题进行了分析，提出了新的设计样图，满足了规范巡检的要求。
        关键字：消防水泵；自动巡检；手动巡检；设计工作压力；出流量
        《消防给水及消火栓系统技术规范》GB50974-2014，第5.1.6.4~5条规定消防水泵选择和应用应符合下列规定：流量扬程的性能曲线应为无驼峰，无拐点的光滑曲线，零流量时压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；当出流量为设计流量的150%，其出口压力不应低于设计工作压力的65%。第11.0.16条电动驱动消防水泵自动巡检时，巡检功能应符合下列规定：1巡检周期不宜大于7d，且应能按照需求任意设定；2以低频交流电源逐台启动消防水泵，使每台消防水泵低速运转的时间不应小于2min;3对消防水泵控制柜一次回路中的主要低压器件宜有巡检功能，并应检查器件的动作状态4当有启泵信号时，应立即退出巡检进入工作状态；5发现故障时，应用声光报警，并记录和储存功能；6自动巡检时应设置电源自动切功能的检查。11.0.14火灾时消水供应工频运行，消防水泵应工频直接启泵；消防水泵准工作状态的自动巡检，应采用变频运行，定期人工巡检，应工频满负荷运行并出流。13.1.4消防水泵的调试应符合下列要求：3消防水泵安装后应能进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足消防水泵设计流量和压力的要求；4消防水泵零流量时的压力不应超过设计工作压力的140%，当出流量为设计工作压力的150%时，其出口压力不应低于设计工作压力的65%。检查数量：全数检查

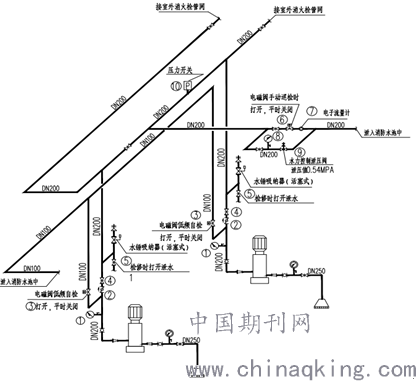

        从以上的规定来看，消防水泵的设计必须能满足手动巡检和自动巡检。在《消水规》图示第34页进行了示意。要设计合理且满足规范要求，就要清楚手动巡检和自动巡检的方法。在规范中没有解释应如何手动巡检和自动巡检，在中国建筑工业出版社《消防给水及消火栓系统技术规范》实施指南中这样规定消防水泵手动启动试验方法，在消防泵房内关闭消防水泵出水管阀门，启动水泵，等水泵转速达到正常运转速后，再逐步开启试验放水阀门，保证试验时消防水泵，不会对消防管网造成超压，注意水泵一次关闭，空转时间不宜超过三分钟。附录G要求每月检查消防供水设备，供电电源的情况是指全面检查，主要包括用电设备的切换是否正常；附录G要求每日检查接通状态，电压，是指每日巡检检查消防水泵设施控制柜上的电源指示灯及电压显示是否正常，确保系统处于准工作状。但我对此种手动巡检方式有不同的观点具体分析如下：1、国标图集中手动巡检时满负荷运行，管径为DN65不满足流量要求，如果此根是自动巡检管道，那么就没有必要设流量开关去测流量，系统就缺少手动巡检系统。2、国标图示中无法满足《消水规》第13.1.4条。3、实施指南作者意图是手动巡检和自动巡检并用一根巡检管道，此种设计方法当手动巡检时，关闭阀门1与2，运行水泵，观察压力表能否达到设计工作压力的140%，当到达后，打开阀门2，当流量到达设计工作压力的150%时，观察压力表的值是否不小于65%。看似能满足第13.1.4条，但泄压阀3被隔离在外，泄压装置应该无论在手动还是消防小流量运行中都能及时泄压，保护管网，此图有以上欠缺。我比较认同下图的设计方案，运行如下：手动巡检时首先关闭阀门④，观察压力表①能否到达工作压力的140%，当满足是打开阀门④，水会通过电磁阀⑥，电子流量计⑦泄入消防水池，通过观察压力表①或⑧，当流量达到设计流量的150%时，压力表的值是否不小于设计压力的65%。这样就完成了手动巡检，相对于合用来说独立简洁方便操作。

        对消防水泵自动启动实施指南中试验方法如下：在消防泵房内关闭消防水泵的出水管阀门，保证试验时启动消防水泵，不会对消防管网造成超压，注意水泵一次关闭，空转时间不宜超过3min，测试消防水泵能否由启泵信号自动启动，将消防水泵控制柜的选择开关置于自动装置位置，利用短路线短接消防水泵启动装置，远程自动启动端子逐一启动消防水泵，并利用多用电表测量消防水泵启动装置检查水泵运行信号，远程输出端子是否有输出信号，测试消防水泵的主泵和副泵互为备用功能，相互切换实验，在一台消防水泵正常运转的情况下，人工模拟故障，另一台消防水泵应能自动投入运行。对于消防水泵模拟自动控制的条件自动启动了检查可以按上述步骤操作。根据公安部消防安全行业标准《固定消防给水设备的性能要求和试验方法》GA30.2的规定，为防止消防水泵锈蚀，受潮、水泵动作不能正常工作等故障，确实做到养兵千日，用兵一时的目的，消防水泵宜加装自动巡检装置。巡检为低频巡检，巡检时电流电机转速为300r/min，水系统不增压，无启动电流，可以极大的延长设备的使用寿命。消防智能数字巡检装置，自动巡检主回路巡检时，智能巡检控制器输出巡检指令，逐一对主回路接触器进行巡检，巡检返回信号取决于接触器的主副触点。反馈信号时间允许值不大于2s，主回路巡检完成后，巡检控制器会发出一个巡检指令至无压巡检状态，该装置接到巡检指令后，会依次对消防水泵的进行低速无压巡检，巡检时电机转速一般为300分钟，每转系统不产生水压整个巡检过程中，如设备接到消防命令，智能巡检监控器会立即发出停止巡检的指令，瞬时启动消防泵，完成消防任务，如巡检过程中动作异常控制器会记录发生故障的支路号及故障类别，并发出声光报警，同时完成故障的上传通知，有关值班人员进行检修消防自动巡检规则，巡检周积极巡检时间可以根据实际要求，从几分钟到几天内调整设备，具有声光报警及故障记忆功能，可以自动寻记录巡检情况。根据以上描述我认为实施指南中存在不足之处，自动巡检是低频低速运转，并不是无流量运转，自动巡检时关闭所有出水管阀门不合适。如果不关闭所有出水管阀门自动巡检考虑到屋顶高位消防水箱等稳压设施的存在，以及水泵水锤的超压对系统的影响，把连接管道放到止回阀之后无法实现自动巡检，因为自动巡检是低频低流量运行，因为上面的水压大于水泵启泵的水压，水泵存在无法启动的可能，但仍有流量和压力存在，无法模拟消防水泵启动时的真实状态。我认为图来满足自动巡检，        把自动巡检管道连接到止回阀之前只需联动打开自动巡检①电子阀，可以实现自动巡检，并没有上述问题。并且图示与实施指南中均没有设计检修泄水阀门5，此图中增加，如果检修消防管路中的水可以通过检修泄水阀门泄入消防泵房集水坑通过排污泵及时排走。
        综上所述，我认为消防水泵的自动巡检和手动巡检图3系统设计相对简单清晰，能很好的满足规范要求。
        参考文献
        [1]《消防给水机消火栓系统技术规范》GB50974-2014
        [2]《建筑设计防火规范》GB50016-2014
        [3]《自动喷水灭火系统设计规范》GB50084-2017
        作者介绍
        王朝辉（1979.7），性别：男；籍贯：山东；民族：汉；学历：本科、学士；职称：高级工程师；研究方向：建筑给水排水设计。
