（天津大港油田集团工程建设有限责任公司 天津 300272）
摘要：随着电力技术的不断发展，以及用户对供电可靠性的需求，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。有些电力用户尤其对不间断供电的要求显得更加突出。如何保证供电的连续性和持续性，如何提高用户的满意度，减少停电面积缩短停电时间就成为了供电部门首要问题。一般做法就是采用双电源分列运行方式供电，当一个电源失电，通过特定电气联锁接线或是ATSE或是测控装置将失电负荷自动切换到有电电源上以保证供电的延续性，我们称其为不间断电源或是备自投。
关键词：备自投；ATSE；电气联锁
ATSE是（Automatic Transfer Switching Equipment）的缩写，即自动转换开关电器。主要适用于额定交流电压不超过1000伏或是直流电压不超过1500伏的配电系统，在转换电源期间中断向负载供电，它主要是控制两个电源之间的投切，一般工作在自动状态。
微机测控装置（以南瑞的RCS-9651D为例）的选择，主要应用在1000伏以上电力系统，转换电源期间也会中断向负载供电，它可以实现互投（两个电源）、自投（母线分段带母联断路器）功能；根据负荷等级要求，供电自切换。
电气联锁主要是依靠电气主令元件（转换开关、继电器、接触器、断路器辅助接点等）之间的二次接线来实现投切功能，无论是自锁、互锁、连锁方式中的几种，主要用在1000伏以下的配电系统。手动控来完成切换。
由上可见，无论是哪种装置、哪种方式它们都有以下的共同点：
1、在电源转换期间都会中断向负载供电；
2、电源的唯一性；
3、选择正确、反应灵敏、动作可靠；
4、切换时间可调整；
5、独立使用。
在实际应用中，对它们的选择通常会根据成本、使用的场所来进行。备自投装置成本较高，多用于变电站；ATSE成本适中，多用于用户（配电终端）；电气联锁成本较低，多用于低压配电室。

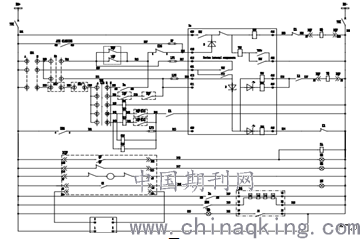

现实中存在着重复设计，使用繁赘的现象，如上图。一个低压配电室的母联断路器既采用了备自投设计又附加了电气联锁，出发点是想更可靠的保证供电的连续性，在增加了施工阶段的二次接线工作量同时，在后期的生产运行中，每次的操作都很繁杂，漏掉一步就可能会造成断路器的拒动，造成停电面积扩大，尤其是无人值守站，后果可能会更严重甚至会引起整个油田停产。因此最好的应用方法就是只选择一种动作方式。因为可以避免多处的交汇点（隐性故障点），单一的方式动作原理清晰，接线简洁，操作起来简单不易出现失误，确保了供电的可靠性。另外，作为一名老电工都知道电气联锁点越多、接入的电气元件也就越多，故障隐患就越多，一旦出现故障查找起来费工费时影响生产。
.png)
图1
因而，对电源自投方式选择原则：独立使用，不易混用，在造成浪费的同时也增加了维护难度增加了故障点以及查找难度。
参考文献：
[1]PCS-9651D备用电源自投装置技术和使用说明书.
[2]自动转换开关电器（ATSE）设计标准及运用.
