（国网西藏电力有限公司检修公司 西藏拉萨 850000）
摘要：探讨了一种基于同频同相原理的GIS设备交流耐压试验新方法。双母线连接的GIS设备扩容或维修后进行交流耐压测试时，母线隔离开关断口上施加的测试电压和工作电压的频率和相位相同。断口处的电压幅值是两边的绝对电压值之间的差值，远低于隔离开关断口处的绝缘电平。
关键词：同频同相；交流耐压；危险点预控
GIS设备具有节约用地、简化运行维护等优点，在城市电网建设中得到了广泛的应用。随着供电负荷的增加和电网需求的优化，GIS设备的改扩建逐年增加，首批GIS设备的使用寿命延长，不少已进入检修周期。按照传统的压缩试验方法，必须中断母线上所有的GIS设备，克服困难，将其转换为电力和电网来承担风险。为了实现这一目标，更需要推广同频同相交流耐压试验技术，而不必完全停止GIS母线。
一、同频同相交流耐压试验原理
在压试验装置中，交流同频同相是一种新型的耐压装置。基于相同的原理，相同的频率和相位是相同的，除了新型耐压装置。母线的工作电压信号由Pt作为参考信号，通过锁相环，放大线线性推挽最终输出与运行母线相同试验电压、频率和相位，如图1所示。
.png)

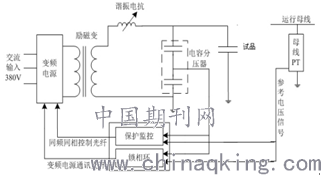

图1同频同相耐压试验接线原理图
输入信号经锁相环阻抗匹配、信号滤波、放大、参考信号提取级、相位比较器同时进行，经过连续调整，采样信号频率与PT二次信号一致，二者相差较小，整个系统被锁定在同一频率和同一相位。将保护监测实时监测试验电压应用于GIS断口。如发现保护定值与用户整定值或相位差异常，发出故障信号，立即停止变频电源输出，停止试压加压。
二、GIS设备母线隔离开关断口电压分析

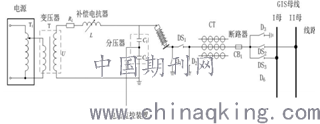

根据规定，采用现有GIS设备现场交流耐压试验方法，在对同一电压等级的GIS进行试验时，所有设备必须断电。这是因为GIS设备扩容或大修间隔后，特别是GIS变电站的双母线接线，由于试验电压和工作电压是两个不同的系统，所以采用并联补偿电抗器进行串联谐振或现场交流耐压试验的方法，它们具有相同的频率和相位，并且与原操作部件的建立或修复只能通过隔离开关在母线之间，断开电压和试验电压以及工作电压，其值取决于试验的频率和相电压以及工作电压。它随时间变化，具有不确定性，通电试验可能导致孤立性断裂的突发性故障。为了在不停电的情况下对GIS设备进行交流耐压试验，必须清楚地分析绝缘断口上的电压变化。在GIS设备充电后，对新的断面压力进行了分析。假定母线和第二母线带电运行，GIS设备电压等级为非电源。当试验直接通过新间隔套管的压力时，如图2所示，接地和D1 D3断路器断开，隔离开关闭合，DS1、DS2和DS3断开，断路器CB1闭合。试验时，隔离开关DS2和DS3两端的电压为工作母线的相位差和耐压试验的电压差（矢量差）。
.png)

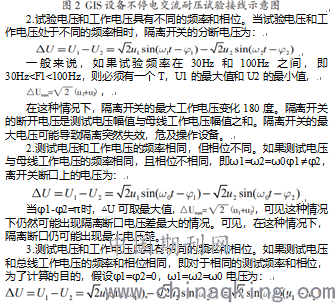

2.试验电压和工作电压具有不同的频率和相位。当试验电压和工作电压处于不同的频率相时，隔离开关的分断电压为：
开关断口上的试验电压和电流与工作电压和工作电压同时变化。当隔离开关断口的试验电压与工作电压的幅值差，在电压最低和击穿断口处不会出现。通过以上分析可知，在GIS设备的现场交流耐压试验中，只要在试验电压和工作电压频率阶段，试验电压叠加在反向工作电压上，隔离试验过程中的电压极限条件。因此，传统的试验方法不能满足带电部分的交流耐压试验条件，只有在试验电压和工作电压频率阶段，隔离开关分断位置的操作耐压试验电压与母线电压（最小值）之差才不会出现破裂，而原有GIS操作部分的损坏不会影响新元件的使用。
三、GIS设备同频同相交流耐压试验过程危险点分析及预控措施
GIS设备母线在无停电情况下进行交流耐压试验前，应对危险点进行分析，制定相应的预控措施，确保试验过程中人员、设备和电网的安全。当GIS设备进行同频率、同相耐压试验时，耐压试验部分和先前操作部分只能由隔离开关操作。因此，设计人员应设计一套安全可靠的系统，以保证安全测试。该控制维护系统不仅能实时监测试验电压、工作电压、断口电压等电压，而且能实时监测相位差、频率等参数，具有三重保护功能。对于同频同相的GIS设备的检修，如果参考电压和试验电压的频率发生偏差，相位发生偏移，同频率、同相位的设备可以在规定的时间内修复，试验电压自动降低，然后停止压力；高压、过电压检修，当试验电压超过设定的保护整定值时，系统自动报警，发出信号，及时切断电源输出，然后停止升压；在高压闪络检修时，如果监测到试验电压和参考电压闪络，以及隔离区故障后，系统会自动报警，发出信号，并及时断电。
1.PT二次信号采样存在信号相位错误、端部不一致或短路等问题。预控措施：（1）每次试验前，应测量PT二次信号模拟单元两侧的直接电阻值和信号线的绝缘电阻，以保证其性能正常可靠；（2）PT二次采样信号线的高压端和接地端应明确标识；（3）PT二次信号应由供电局专职人员保证，并经双方确认。在实验中，还要有一个专门的人来防止意外碰撞。（4）测试系统还具有母线Pt采样信号丢失保护、母线Pt采样信号剧烈波动保护、母线Pt采样信号频率异常保护。一旦上述二次Pt信号异常，立即报警并启动相应的保护。
2.在耐压试验中，运行母线一侧的工具制动器气室绝缘击穿，可能导致运行母线接地故障。此时，如果母线差动保护或操作线间隔开关不动作，上级电源将跳闸，扩大事故范围。预控措施：在耐压试验停电检修方法一览表中，指出第二段相对运行线路的保护动作时间缩短；耐压试验前，变压器继电保护人员应检查母线差动保护是否正常。
3.母线隔离开关不到位，导致绝缘距离不够断开。预控措施：做好分闸标记，检查操作完成情况，确保分闸到位，必要时增加X射线成像，确保母线隔离开关就位。
4.母线隔离开关绝缘容量降低。预控措施：（1）试验前对GIS进行气体湿度、分解产物和局部放电试验，确保绝缘状态正常；（2）在升压过程中，对母线隔离开关进行局部放电和带电试验，并实时监测绝缘状况。一旦发现异常情况，应立即降低电压并停止试验
基于同频同相原理，将GIS设备交流耐压试验新方法应用于变电站试验工程。该测试方法突破了国内的技术瓶颈。为避免GIS设备扩容或全站仪检修间隔，交流耐压试验提供了有效的技术手段，大大提高了供电可靠性。综上所述，GIS设备采用同频同相交流耐压试验技术，安全可靠，应用广泛。可在不停电的情况下进行GIS设备扩容或解体检修的交流耐压试验，实施力强。测试技术的有效实施，不仅可以提高GIS变电站供电的安全性和可靠性，而且可以促进电网企业的可持续发展。
参考文献：
[1]李康.高压电气设备试验方法[M].北京:中国电力出版社，2018.
[2]刘明.800kV GIS断路器气体绝缘破坏原因分析[J].中国电力，2018，42(8):8-10.
[3]李利.220kV气体绝缘开关设备（GIS）耐压击穿故障分析[J].中国电力，2018，43(1):43-45.
[4]王高瑞.GIS设备不停电交流耐压试验时母线隔离断口击穿的仿真分析及防止措施[J].高压电器，2018，10（4）：100.
[5]印谦.GIS同频同相交流耐压试验技术解析[J].智能电网，2018（07）.
